NEW ORIGINAL FANUC MAINBOARD A20B-8101-0280 miễn phí vận chuyển nhanh

A20B-8101-0280∙ FANUC Zero i-C (Dòng 0i-C) PCB chính MMX Pentium / đa trục / chức năng PC / Plug-In Modules

Dòng 0i-C ️ Nơi nền tảng Zero i trưởng thành

FANUC Series 0i-C (Zero i Model C) là thế hệ phần cứng thứ ba của nền tảng 0i.

0i-A (thế hệ đầu tiên):Xây dựng kiến trúc phần cứng 0i ✓ một CNC tối ưu hóa chi phí với xử lý 486DX2 và một bổ sung I / O nhỏ cho các ứng dụng gia công và quay cơ bản.

0i-B (thế hệ thứ hai):Cải thiện kiến trúc bảng, cải thiện khả năng tham số servo và trục và mở rộng các tùy chọn truyền thông.

0i-C (thế hệ thứ ba):Được nâng cấp lên bộ xử lý MMX Pentium, một bước tiến đáng kể về hiệu suất xử lý so với phần cứng lớp 486DX2 của các thế hệ trước.0i-C cũng giới thiệu chức năng PC tích hợp theo tiêu chuẩn, cho phép CNC giao tiếp qua Ethernet và hỗ trợ các ứng dụng HMI trực tiếp trên đơn vị điều khiển.

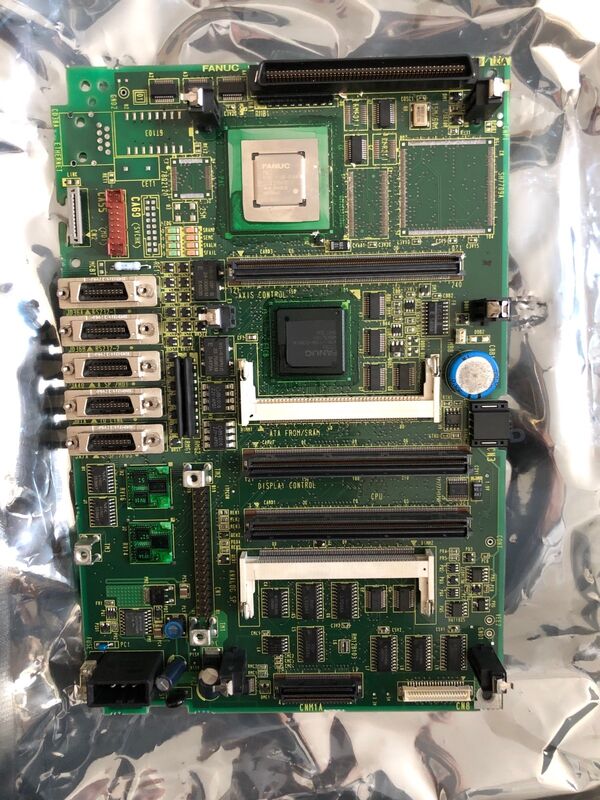

A20B-8101-0280 là PCB chính (bảng chủ) cho thế hệ 0i-C này, tập hợp phần cứng trung tâm mà tất cả các mô-đun tùy chọn được kết nối trong đơn vị điều khiển CNC.

Các thông số kỹ thuật chính

Các chức năng máy tính tích hợp ️ Kết nối cho môi trường sản xuất hiện đại

Các chức năng PC tích hợp của thế hệ 0i-C cho phép CNC:

• Kết nối với mạng nhà máy thông qua Ethernet để phát chương trình DNC
• Chạy các nhiệm vụ thu thập dữ liệu báo cáo số lượng sản xuất và trạng thái máy cho hệ thống MES
• Hỗ trợ giám sát và chẩn đoán từ xa từ một máy tính được kết nối
• Các chương trình và tham số chuyển đổi giữa CNC và lưu trữ trên mạng

Những khả năng này được thêm vào các tính năng trên các thế hệ 0i trước đó; trên 0i-C, chúng là một phần của kiến trúc tiêu chuẩn của bảng chính.

Các kịch bản ứng dụng

0i-C CNC lỗi bảng chính:Một trung tâm gia công CNC FANUC 0i-C không khởi động, hiển thị mã báo động hệ thống chỉ đến PCB chính. Sau khi xác nhận các mô-đun bộ nhớ và nguồn cung cấp điện vẫn còn nguyên vẹn, A20B-8101-0280 được thay thế.Hệ thống nạp lại từ các mô-đun FROM và tiếp tục hoạt động bình thường.

Khôi phục kết nối Ethernet:Một máy CNC 0i-C mất kết nối Ethernet sau một lỗi ở cấp bảng. Thay thế A20B-8101-0280 khôi phục chức năng cổng Ethernet tích hợp bên cạnh tất cả các khả năng CNC khác.

Câu hỏi thường gặp

Q1: Các mô-đun cắm nào kết nối với A20B-8101-0280?

A20B-8101-0280 cung cấp khe cắm mô-đun cho FROM (Flash ROM ¢ phần mềm hệ thống CNC), SRAM (bưu trữ tham số và chương trình hỗ trợ pin), các mô-đun mở rộng DRAM tùy chọn,và bảng tùy chọn đồ họa hoặc truyền thôngCấu hình của các mô-đun lắp đặt xác định khả năng cụ thể của hệ thống CNC 0i-C.

Câu 2: A20B-8101-0280 có tương thích với cả hai cấu hình 0i-MC (trung tâm gia công) và 0i-TC (trung tâm quay)?

Phần cứng bảng chính là phổ biến trên nền tảng 0i-C bất kể loại máy.T = trung tâm xoay) được xác định bởi nội dung của mô-đun FROMA20B-8101-0280 cùng phục vụ cả hai, với loại CNC được giải quyết ở cấp độ phần mềm.

Q3: Những dữ liệu nào phải được sao lưu trước khi thay thế A20B-8101-0280?

Trước khi loại bỏ bảng chính, sao lưu: tất cả các tham số CNC, phần chương trình, công cụ dữ liệu offset, công việc offset dữ liệu, và chương trình thang PMC.nhưng một bản sao lưu đầy đủ đảm bảo phục hồi ngay cả khi một mô-đun phát triển một vấn đề trong khi thay thế. Lưu trữ sao lưu trên thẻ nhớ, USB (nếu được hỗ trợ), và sao lưu RS-232C PC đồng thời.

Q4: Chức năng PC tích hợp của A20B-8101-0280 có yêu cầu cấu hình riêng sau khi thay thế bảng không?

Các tham số chức năng Ethernet và PC (địa chỉ IP, mặt nạ subnet, cổng thông tin, cài đặt máy chủ DNC) được lưu trữ trong bộ nhớ tham số của máy CNC, chứ không phải trong bảng chính.Sau khi lắp đặt A20B-8101-0280 thay thế, các thông số này được khôi phục từ sao lưu và chức năng Ethernet nên tiếp tục bình thường. Nếu địa chỉ MAC của bảng thay thế khác nhau,cập nhật các dự trữ DHCP hoặc phân bổ IP cố định trong cấu hình mạng nhà máy.

Q5: Làm thế nào để 0i-C so sánh với thế hệ 0i-D về phần cứng bảng chính?

Thế hệ 0i-D sử dụng các bảng chính dòng A20B-8200-xxxx - một thế hệ phần cứng khác với kiến trúc bộ vi xử lý được cập nhật, dung lượng DRAM cao hơn và giao diện chức năng PC được cập nhật.Các bảng chính A20B-8101-0280 (0i-C) và A20B-8200-xxxx (0i-D) không thể hoán đổiCác hệ thống được xây dựng trên phần cứng 0i-C tiếp tục hoạt động với các bảng chính 0i-C trong toàn bộ cuộc sống dịch vụ của họ.
