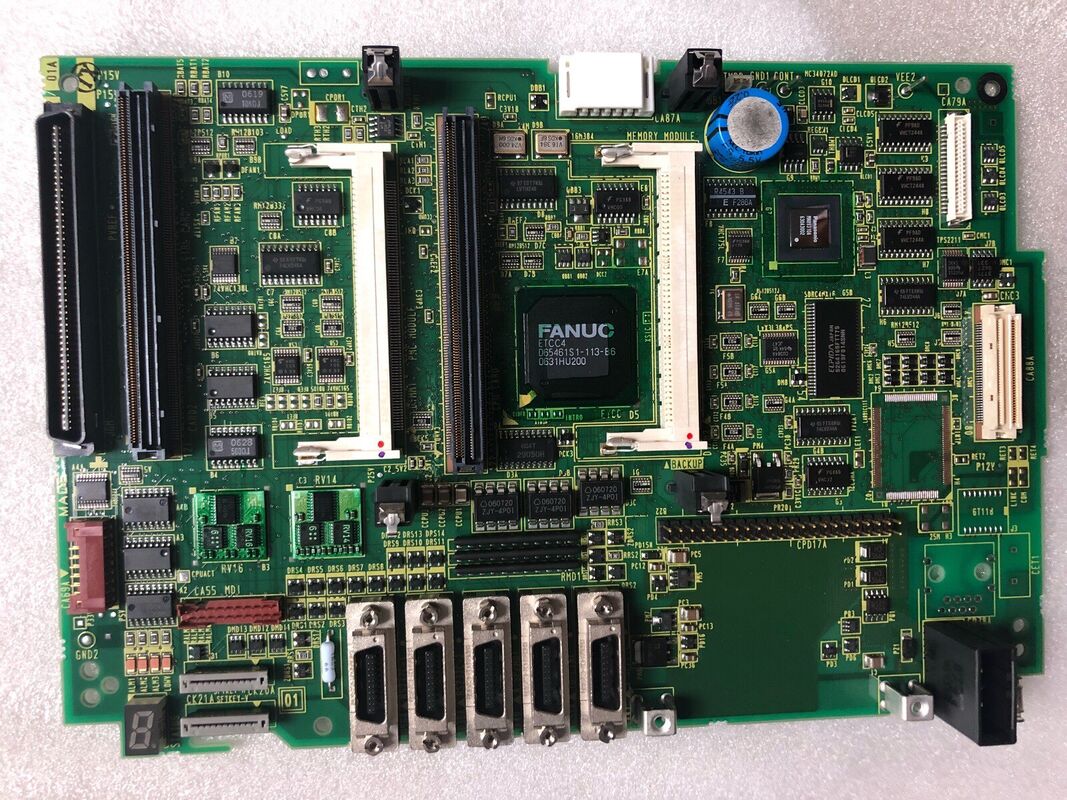

A20B-8101-0402∙ FANUC Series 32i-A PCB chính A6 2 đường / 12 trục / Multi-Path CNC Master Board / nền tảng cao cấp

Dòng 32i-A  Mức độ năng lực

Trong gia đình sản phẩm 30i/31i/32i của FANUC, mỗi loạt sản phẩm chiếm một vị trí riêng biệt dựa trên số lượng trục và dung lượng đường dẫn:

Series 30i-A:10 con đường, tối đa 40 trục (32 trục cấp + 8 trục) cho các máy đa trục và nhiều đường phức tạp nhất.

Series 31i-A:4 đường dẫn, tối đa 26 trục (20 trục cấp + 6 trục)

Dòng 32i-A:2 đường dẫn, tối đa 12 trục (9 trục cấp + 3 trục) cho các trung tâm quay 2 đường dẫn công suất cao, máy kết hợp và trung tâm gia công tiên tiến.

32i-A chiếm mức nhập cảnh của gia đình cao cấp này. Nó mang lại toàn bộ các khả năng của nền tảng 30i / 31i / 32ivà phối hợp chương trình đa đường dẫn để các ứng dụng đòi hỏi 2 đường dẫn và tối đa 12 trục nhưng không cần cấu hình lớn hơn của 30i hoặc 31i.

Bảng chính A20B-8101-0402 A6 là PCB chủ sở hữu tất cả các khả năng này.

Các thông số kỹ thuật chính

Điều gì làm cho 32i-A trở thành một nền tảng cao cấp

Khoảng cách khả năng giữa loạt 0i và loạt 32i-A phản ánh nhiều thập kỷ phát triển CNC của FANUC:

Phân tích nano:32i-A tính toán các lệnh servo ở độ phân giải nano-mét thay vì độ phân giải micromet.độ phân giải lệnh mịn hơn này tạo ra bề mặt mịn hơn với tốc độ sóng tần số cao ít hơn.

AI servo (Adaptive servo):CNC liên tục giám sát phản ứng trục servo và điều chỉnh lợi nhuận trong thời gian thực để bù đắp cho ma sát, mở rộng nhiệt và biến đổi tải trong suốt chu kỳ cắt.Điều này duy trì độ cứng servo nhất quán trên toàn bộ phạm vi điều kiện hoạt động.

Phối hợp chương trình đa tuyến đường:Hai con đường chương trình độc lập thực hiện đồng thời, với lệnh đồng bộ hóa giữa các con đường cho phép chuyển động phối hợp giữa các con đường.trung tâm xoay hai tháp sử dụng điều này để đồng bộ hóa hai tháp trong một chuỗi gia công liên tục duy nhất.

Điều khiển dòng HRV4:Hệ thống điều khiển dòng điện High Response Vector thế hệ thứ tư chạy vòng xoay dòng điện servo với tốc độ cập nhật cao, cung cấp độ cứng servo và loại bỏ nhiễu cần thiết cho tốc độ cao,cắt chính xác cao.

Bảng chính A20B-8101-0402 A6 là phần cứng lưu trữ các khả năng này cung cấp kiến trúc xử lý, kết nối bus và cơ sở hạ tầng mở rộng mô-đun cần thiết để cung cấp chúng.

Các kịch bản ứng dụng

32i-A lỗi CNC trên máy hỗn hợp:Một trung tâm quay hai trục với điều khiển FANUC 32i-A không khởi động. Cả hai đường dẫn chương trình đều không hoạt động và màn hình không hiển thị nội dung. Sau khi cô lập lỗi có hệ thống,bảng chính A20B-8101-0402 được xác định là thành phần bị hỏng. Thay thế bằng một bảng A6 cấu hình chính xác khôi phục lại cả hai đường dẫn điều khiển.

Lập kế hoạch thay thế bảng chính:Một cơ sở sửa chữa máy công cụ thực hiện việc cải tạo toàn diện đơn vị điều khiển 32i-A thay thế A20B-8101-0402 như một phần của việc đổi mới cấp bảng,đảm bảo CNC được cải tạo bắt đầu thời gian dịch vụ tiếp theo với một bảng chính đáng tin cậy.

Câu hỏi thường gặp

Q1: 32i-A khác với 31i-A về kiến trúc phần cứng như thế nào?

31i-A hỗ trợ 4 con đường điều khiển và tối đa 26 trục; 32i-A hỗ trợ 2 con đường và tối đa 12 trục.Đây không phải là các cấu hình bị giới hạn bởi phần mềm của cùng một phần cứng, chúng sử dụng phần cứng bảng chính khác nhau từ các phân loạt A20B-8101 khác nhau. A20B-8101-0402 là đặc biệt cho 32i-A và không thể thay thế với 31i-A hoặc 30i-A bảng chính.

Câu 2: Những dữ liệu nào phải được sao lưu trước khi thay thế A20B-8101-0402?

Sao lưu tất cả các tham số CNC cho cả hai đường dẫn điều khiển, tất cả các phần chương trình từ cả hai bộ nhớ chương trình đường dẫn, công cụ chuyển vị trí và dữ liệu hình học, dữ liệu phối hợp làm việc, chương trình thang PMC và dữ liệu,và các thông số điều chỉnh servo và spindle32i-A cấu hình đa đường dẫn có nghĩa là gấp đôi các thông số sao lưu là cần thiết so với một đường dẫn CNC.Thực hiện sao lưu thông qua chức năng ALL IO của CNC để một thiết bị bên ngoài trước khi bắt đầu thay thế.

Q3: A20B-8101-0402 A6 hỗ trợ tất cả các chức năng tùy chọn 32i-A?

Các cấu hình loại bảng A6 hỗ trợ các kết hợp cụ thể của thẻ tùy chọn trong đơn vị điều khiển 32i-A.cao tốc từ xa bộ đệm) được hỗ trợ phụ thuộc vào loại bảng slot bổ sung và các thẻ tùy chọn được cài đặt. Xác nhận các yêu cầu tùy chọn từ thông số kỹ thuật phần cứng của máy so với khả năng của loại bảng A6 trong hướng dẫn kết nối phần cứng 32i-A.

Q4: Sau khi lắp đặt A20B-8101-0402, các bước khai thác cần thiết là gì?

Sau khi lắp đặt và khởi động: xác nhận cả hai đường dẫn chương trình khởi động chính xác; xác minh FSSB truyền thông servo được thiết lập cho tất cả các trục trên cả hai đường;kiểm tra giao tiếp giao diện trục cho tất cả các trục; xác nhận tất cả các bài tập PMC I / O trả lời chính xác; và chạy cả hai đường dẫn chương trình ở tốc độ cấp thấp trước khi sản xuất tốc độ đầy đủ.so sánh hành vi trục sau khi thay thế so với các tham số được điều chỉnh để phát hiện bất kỳ vấn đề khôi phục tham số nào.

Q5: Có các chế độ hỏng cụ thể cho bảng chính A20B-8101-0402 không?

Các bảng chính trong loạt A20B-8101 có thể phát triển sự cố liên quan đến:Căng suất điện phân hóa già trên đường ray cung cấp năng lượng (làm cho việc thiết lập lại liên tục hoặc hành vi không ổn định ở nhiệt độ hoạt động); oxy hóa kết nối tại ổ cắm mô-đun cắm (đã gây ra lỗi liên lạc thẻ tùy chọn); và cạn kiệt pin SRAM dẫn đến mất tham số trên các chu kỳ điện.Thay thế pin SRAM thường xuyên và sao lưu thông số định kỳ là các biện pháp phòng ngừa hiệu quả nhất chống lại hậu quả thất bại phổ biến nhất.
