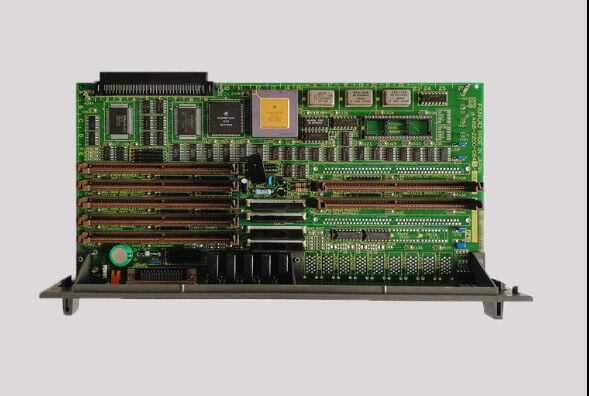

Fanuc A16B-2202-0850 bảng điều khiển PCB A16B22020850/02A

A16B-2202-0850 | Bo mạch CPU FANUC 6 trục Option-2 — 7 khe cắm / Mở rộng trục dòng 16/18 / Kiến trúc CPU phụ

Tùy chọn-2 - Mở rộng số trục ra ngoài bảng cơ sở

Trong kiến ​​trúc phần cứng CNC FANUC Series 16/18, bo mạch CPU chính xử lý số lượng trục cơ sở — thường là 4 trục trong cấu hình tiêu chuẩn. Khi một máy công cụ yêu cầu nhiều trục hơn, bo mạch CPU phụ Option-2 sẽ mở rộng hệ thống vượt quá giới hạn cơ sở này.

A16B-2202-0850 là biến thể 6 trục của bo mạch Tùy chọn-2 — một CPU phụ chuyên dụng chịu trách nhiệm xử lý trục servo cho các trục bổ sung ngoài các trục được xử lý bởi bo mạch CPU chính.

Kiến trúc này xuất hiện nhất quán trên dòng sản phẩm CNC FANUC của thời đại này:

A16B-2203-0031 (TÙY CHỌN-2 2 TRỤC):Được mô tả ở phần khác trong phần này - CPU phụ mở rộng 2 trục cho các ứng dụng Series 16/18.

A16B-2203-0033 (CPU PHỤ TÙY CHỌN-2 với CPU phụ):Bảng tùy chọn có khả năng cao hơn với CPU phụ nhúng cũng được xác nhận trong phiên này.

A16B-2202-0850 (TÙY CHỌN 6 TRỤC-2):Biến thể mở rộng 6 trục — dành cho các máy yêu cầu tối đa 6 trục servo được phối hợp thông qua bảng tùy chọn này.

Thông tin sản phẩm chính

CNC 6 trục — Ứng dụng máy công cụ

Tại sao máy cần 6 trục trên bo mạch Option-2? Số trục phản ánh độ phức tạp cơ học của máy công cụ:

Trung tâm gia công 5 trục có bộ chỉ mục:X, Y, Z là các trục cơ sở; A, B (trục quay) và trục tạp chí công cụ thứ 6 hoặc bộ chỉ mục pallet đều cần điều khiển servo.

Trung tâm tiện nhiều tháp pháo:Z, X, C (trục chính), Y (phay bổ sung), trục Z2 và X2 của tháp pháo thứ hai — tổng cộng sáu trục phụ cho một trung tâm máy phay quay phức tạp.

Chuyển tế bào máy:Trong máy chuyển linh hoạt, nhiều trục servo độc lập định vị các bộ phận thông qua các hoạt động tuần tự — số lượng 6 trục bao trùm toàn bộ phần bổ sung của trạm.

Kịch bản ứng dụng

Lỗi bo mạch mở rộng trung tâm gia công 6 trục Series 18-B:Trung tâm gia công 5 trục FANUC Series 18-B có trục B bổ sung phát triển các cảnh báo trên các trục mở rộng. A16B-2202-0850 được xác định là có lỗi. Việc thay thế khôi phục tất cả 6 trục được bảng tùy chọn xử lý.

Bảo trì trung tâm tiện đa trục Series 16-B:Một trung tâm tiện CNC phức tạp có tháp pháo kép và trục C yêu cầu thay thế CPU phụ Option-2. Khả năng 6 trục của A16B-2202-0850 bao gồm bộ trục mở rộng hoàn chỉnh.

Câu hỏi thường gặp

Câu hỏi 1: Tổng số trục tối đa khi A16B-2202-0850 được thêm vào hệ thống Series 16/18 là bao nhiêu?

Bo mạch CPU chính Series 16/18 hỗ trợ số trục cơ bản (thường là 4 với bo mạch chính cơ sở). Việc thêm A16B-2202-0850 với 6 trục trên bảng tùy chọn sẽ cung cấp số trục hệ thống kết hợp. Tổng số chính xác phụ thuộc vào kiểu máy Series 16/18 cụ thể, phiên bản phần mềm và các cấu hình tùy chọn khác. Tài liệu phần cứng mẫu FANUC Series 16/18 chỉ định số trục được hỗ trợ tối đa cho mỗi tổ hợp bo mạch chính và tùy chọn.

Câu hỏi 2: A16B-2202-0850 có yêu cầu bảng tùy chọn phù hợp trên 7 khe để vận hành 6 trục của nó không?

Đúng. Bo mạch A16B-2202-0850 cung cấp các khe vật lý và cơ sở hạ tầng CPU, nhưng thẻ giao diện servo, mô-đun bộ nhớ FROM/SRAM và bảng giao tiếp chứa 7 khe đó phải được lắp và cấu hình chính xác để hoạt động 6 trục hoạt động. Hướng dẫn kết nối phần cứng FANUC Series 16/18 hiện hành ghi lại cấu hình thẻ cần thiết để thiết lập 6 trục.

Câu hỏi 3: Việc thay thế A16B-2202-0850 có cần vận hành lại các trục mở rộng không?

Các tham số CNC cho tất cả các trục — bao gồm cả các trục được xử lý bởi A16B-2202-0850 — được lưu trữ trong SRAM chính của CNC. Việc thay thế bảng tùy chọn với tất cả dữ liệu tham số còn nguyên vẹn có nghĩa là các tham số trục mở rộng sẽ tự động được áp dụng lại khi khởi động. Nếu dữ liệu SRAM cũng bị mất, các tham số trục mở rộng phải được nhập lại từ bản sao lưu trước khi máy có thể chạy.

Câu hỏi 4: Mã cảnh báo nào cho biết A16B-2202-0850 không thành công?

Các cảnh báo cụ thể đối với các trục mở rộng (cảnh báo trên trục 5, 6 hoặc cao hơn tùy thuộc vào cấu hình đánh số trục), lỗi giao tiếp trỏ đến khe tùy chọn hoặc lỗi tất cả các trục mở rộng đồng thời trong khi các trục cơ sở vẫn tiếp tục bình thường, tất cả đều cho thấy A16B-2202-0850 có thể là lỗi. Xác nhận bằng cách kiểm tra xem lỗi có cách ly với các trục được gán cho bảng tùy chọn này so với bo mạch CPU chính hay không.
