Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-0009-0320 |
Dòng A06B-6047 đại diện cho thế hệ ổ servo DC của FANUC trước dòng Alpha không chải AC. Những ổ này cung cấp cho công cụ máy CNC FANUC trên các động cơ servo DC kiểu chải.
Các ổ đĩa được biết đến bằng hai tên trường:
"M-series":Xác định thế hệ của FANUC DC servo motor được phục vụ bởi các ổ đĩa này.
"Động cơ màu vàng":Được đặt tên theo các nắp mã hóa màu vàng trên các động cơ DC servo liên quan thay thế thế thế hệ "black-cap" trước đó.Nhãn nhận dạng trực quan này được biết đến với các kỹ thuật viên phục vụ máy FANUC cũ.

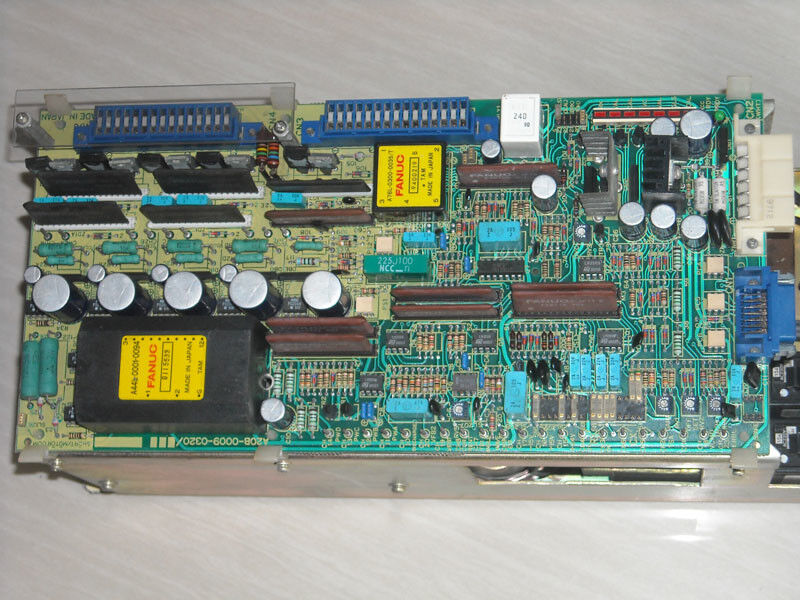

A20B-0009-0320 là bảng điều khiển tốc độ bên trong các ổ đĩa đơn trục A06B-6047. GE Fanuc Spares xác nhận danh sách tương thích đầy đủ: A06B-6047-H002, H003, H040, H041, và H104.
| Parameter | Giá trị |
|---|---|
| Chức năng | PCB điều khiển tốc độ |
| Tương thích | A06B-6047 (H002, H003, H040, H041, H104) |
| Công nghệ | DC servo |
| Loại động cơ | M-series màu vàng-cap DC servo |
| Các sửa đổi | /03F, /05B, /07C, /09D, /10D, /12D, /15E, /16E |
| Chuyển đổi | Chuyển đổi lõi có sẵn |
A20B-0009-0320 có hỗ trợ dịch vụ sau thị trường toàn diện mặc dù tuổi tác của nó:
Thời gian sử dụng lâu dài của máy M-Series trong sản xuất làm cho bảng này trở thành một bộ phận thay thế thường xuyên được yêu cầu.
A06B-6047-H002 lỗi điều khiển tốc độ:Cảnh báo kiểm soát tốc độ trục X của máy quay CNC dẫn đến A20B-0009-0320.Một sự thay thế sửa đổi phù hợp được trang bị với cài đặt jumper chuyển từ bảng ban đầuKiểm soát tốc độ được khôi phục.
Cải tạo máy CNC cũ:Một cơ sở sản xuất với máy CNC M-Series hoạt động lâu dài sẽ chủ động thay thế bảng A20B-0009-0320 như một phần của chu kỳ bảo trì theo kế hoạch.
Q1: Sự khác biệt chính giữa ổ servo DC 6047 và ổ servo AC Alpha (A06B-6079) sau đó là gì?
A06B-6047 điều khiển các động cơ servo DC (bơm) bằng cách điều chỉnh dòng điện armature. Động cơ có bàn chải vật lý và bộ chuyển đổi.Dòng A06B-6079 Alpha điều khiển động cơ servo AC (không bàn chải) bằng cách điều khiển dòng PWM ba pha. Chuyển đổi DC sang AC mang lại độ tin cậy cao hơn (không có mài mòn bàn chải), hiệu quả cao hơn và hiệu suất tốc độ cao hơn.lớp A20B-2001-0930 phục vụ thời đại AC Alpha.
Q2: Tại sao có rất nhiều biến thể sửa đổi của A20B-0009-0320?
Dòng động cơ 6047 có tuổi thọ sản xuất lâu dài, trải dài nhiều năm sản xuất CNC của FANUC.cải tiến mạch đã được thực hiện, và các vấn đề tương thích đã được giải quyết. Với 8+ biến thể sửa đổi đã được xác nhận (/03F đến /16E), điều quan trọng là phải phù hợp với sửa đổi trước khi đặt mua thay thế.
Q3: Các động cơ nào được điều khiển bởi các ổ đĩa trục đơn A06B-6047?
A06B-6047 điều khiển các động cơ servo DC dòng M (Yellow-cap). Đây là các động cơ servo DC FANUC từ thời đại tương ứng.Điện áp số của động cơ, tốc độ định số và loại mã hóa phải phù hợp với cấu hình của ổ để đạt được hiệu suất điều khiển tốc độ chính xác.
Q4: A20B-0009-0320 có thể được sử dụng trong ứng dụng trục không?
Tiêu chuẩn A20B-0009-0320 được xác nhận cho các ứng dụng trục phụ trợ.Xác nhận loại ứng dụng trước khi chọn giữa các biến thể tiêu chuẩn và #SPL.
