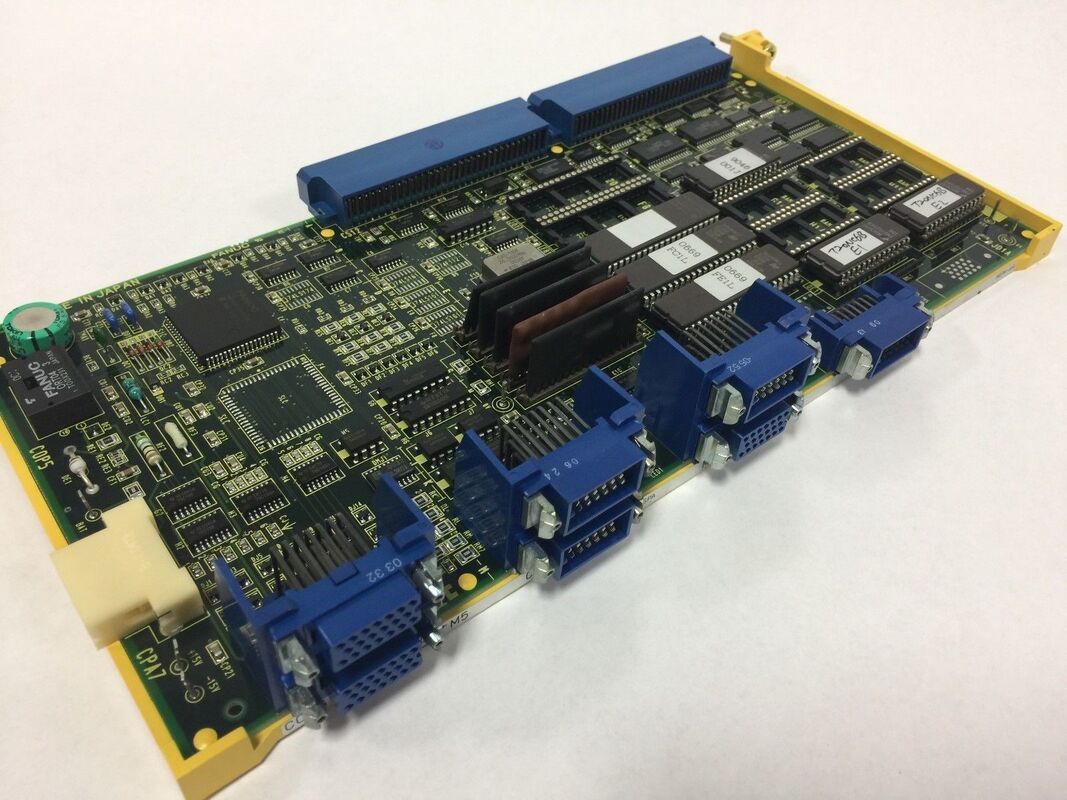

FANUC A16B-1212-0211 Sơ đồ mạch sơ đồ của tấm bộ nhớ Mô hình 0

A16B-1212-0211∙ FANUC Series 0-C (F0C) Memory Board PCB ∙ Chương trình / PMC / Bộ nhớ hệ thống / 0-MC / 0-TC CNC

Bảng ghi nhớ trong một dòng 0-C CNC

Trong kiến trúc CNC FANUC Series 0-C (F0C), bảng nhớ là bảng lưu trữ và phục vụ tất cả các dữ liệu mà CNC cần để hoạt động:

Phần mềm hệ thống CNC:Phần mềm thực thi của máy xác định cách CNC giải thích mã G, quản lý chuyển động trục, điều khiển trục và xử lý giao diện người vận hành. Tất cả được tải từ bảng nhớ.

Chương trình thang PMC:Logic trình tự máy (chương trình PLC nhúng) điều khiển chất làm mát, bộ đổi công cụ, khóa cửa và tất cả các trình tự ngoại vi máy.Chương trình thang được lưu trữ trong bảng nhớ và thực hiện từ nó trong mỗi chu kỳ quét PLC.

Các chương trình gia công CNC:Các phần chương trình được tạo bởi người vận hành hoặc lập trình viên, được lưu trữ trong khu vực bộ nhớ chương trình của CNC.Capacity của thẻ nhớ xác định bao nhiêu và bao nhiêu một thư viện chương trình lớn CNC có thể chứa.

Các thông số:Dữ liệu cấu hình cụ thể của máy ∆ quy định trục, giá trị bù đắp, giới hạn tốc độ,và dữ liệu PMC làm cho một điều khiển CNC chung cư xử lý chính xác với máy cụ thể nó được cài đặt trên.

A16B-1212-0211 là tấm ghi nhớ mang tất cả các dữ liệu này cho hệ thống F0C CNC.

Thông tin chính về sản phẩm

Các biến thể của bảng nhớ ¥ 0210, 0211, 0216 trong ngữ cảnh

Dòng 0-C sử dụng nhiều biến thể bảng nhớ trong loạt A16B-1212-021x, mỗi loại có khả năng hơi khác nhau:

A16B-1212-0210:Bảng bộ nhớ 0-C cơ bản mà không có đầu ra trục hàng loạt. Động cơ servo kỹ thuật số và ổ trục thông qua giao diện song song trực tiếp của ổ đĩa. Hỗ trợ tối đa 128KB bộ nhớ chương trình, PMC-L,đồ họa đơn sắc, và liên lạc RS-232C.

A16B-1212-0211:Một biến thể trong cùng một gia đình bảng nhớ 021x, phục vụ các cấu hình điều khiển CNC F0C với sự kết hợp cụ thể về dung lượng bộ nhớ và các tính năng giao diện.

A16B-1212-0216:Bảng bộ nhớ hàng loạt 0-C, thêm một giao diện trục hàng loạt sợi quang cho phép CNC giao tiếp với các ổ trục hàng loạt thế hệ sau của FANUC thông qua liên kết hàng loạt kỹ thuật số.

Các kịch bản ứng dụng

Vấn đề về bộ nhớ F0C:Một trung tâm gia công FANUC 0-MC phát triển các báo động hệ thống, đặc biệt là báo động RAM (910 hoặc 911) cho thấy lỗi tính toàn vẹn bộ nhớ.Sau khi xác nhận nguồn cung cấp điện và ghế trên bảng là chính xácMột bảng thay thế, được tải với chương trình PMC của máy và các tham số CNC từ sao lưu, khôi phục máy hoạt động đầy đủ.

Thay thế dự phòng bảng nhớ:Một trung tâm quay 0-TC trải qua việc cải tạo CNC được thay thế tấm nhớ của nó như một phần của việc đổi mới thành phần có hệ thống.A16B-1212-0211 mới đặt lại tuổi thọ của bảng nhớ mà không cần bất kỳ PMC lập trình lại hoặc tham số nhập lại, khi nội dung được tải lại từ bản sao lưu của nhà sản xuất máy.

Câu hỏi thường gặp

Q1: Điều gì sẽ xảy ra với các chương trình CNC khi A16B-1212-0211 được thay thế?

Các chương trình và tham số được lưu trữ trong bộ nhớ RAM được hỗ trợ bởi pin của bảng nhớ sẽ bị mất khi thay thế bảng.sao lưu tất cả các chương trình CNC, trượt công cụ, trượt công việc, tham số máy, và chương trình thang PMC đến một thiết bị bên ngoài (PC dự phòng RS-232C, thẻ nhớ, băng cassette cho các hệ thống 0-C cũ hơn).Sau khi lắp đặt bảng thay thế, khôi phục tất cả dữ liệu sao lưu.

Q2: Chương trình PMC được tải lên thay thế A16B-1212-0211 như thế nào?

Chương trình thang PMC cho 0-C thường được lưu trữ trong chip PMC ROM chuyên dụng hoặc tệp sao lưu chương trình PMC.Nếu chương trình PMC của máy được lưu trữ trong chip ROM trên một bảng PMC riêng biệt (chẳng hạn như PMC-M)Nếu chương trình PMC được lưu trữ trong RAM của thẻ nhớ, khôi phục nó từ một bản sao lưu sau khi lắp đặt thẻ mới.Đối với máy mà bản sao của nhà chế tạo máy ban đầu không còn tồn tại, chương trình PMC có thể cần phải được tái tạo từ tài liệu của máy.

Q3: Máy báo động tỷ lệ RAM (910 hoặc 911) cho thấy điều gì trên máy CNC Series 0-C?

RAM báo động parity 910 chỉ ra một lỗi parity trong RAM dữ liệu của CNC, và báo động 911 chỉ ra một lỗi parity trong RAM chương trình.Cả hai đều chỉ ra sự cố về tính toàn vẹn bộ nhớ hoặc chip RAM trên bảng nhớ đã phát triển lỗi, hoặc pin của bảng nhớ đã bị hỏng và cho phép bộ nhớ RAM được hỗ trợ bởi pin mất dữ liệu của nó trong một sự gián đoạn điện.Kiểm tra điện áp pin dự phòng đầu tiên trước khi kết luận bản thân bảng nhớ đã thất bại.

Q4: Sự khác biệt giữa PMC-L và PMC-M trên Series 0-C là gì, và sự lựa chọn có ảnh hưởng đến bảng nhớ không?

PMC-L (Ladder) là biến thể PMC đơn giản hơn được tích hợp trong bản thân bảng nhớ 0-C ¢ nó xử lý các chức năng trình tự máy cơ bản mà không cần một bảng PMC riêng biệt.PMC-M (Master) là một biến thể PMC có khả năng hơn sử dụng bảng PMC riêng biệt (chẳng hạn như A16B-1211-0910) cho logic trình tự máy phức tạp hơn. Trên các hệ thống sử dụng PMC-M, chức năng PMC-L tích hợp của bảng nhớ không được sử dụng và chương trình PMC nằm trên bảng PMC riêng biệt thay vì trên A16B-1212-0211.Biết loại PMC mà máy sử dụng xác định bản sao lưu chương trình cần thiết từ bảng nhớ cụ thể.
