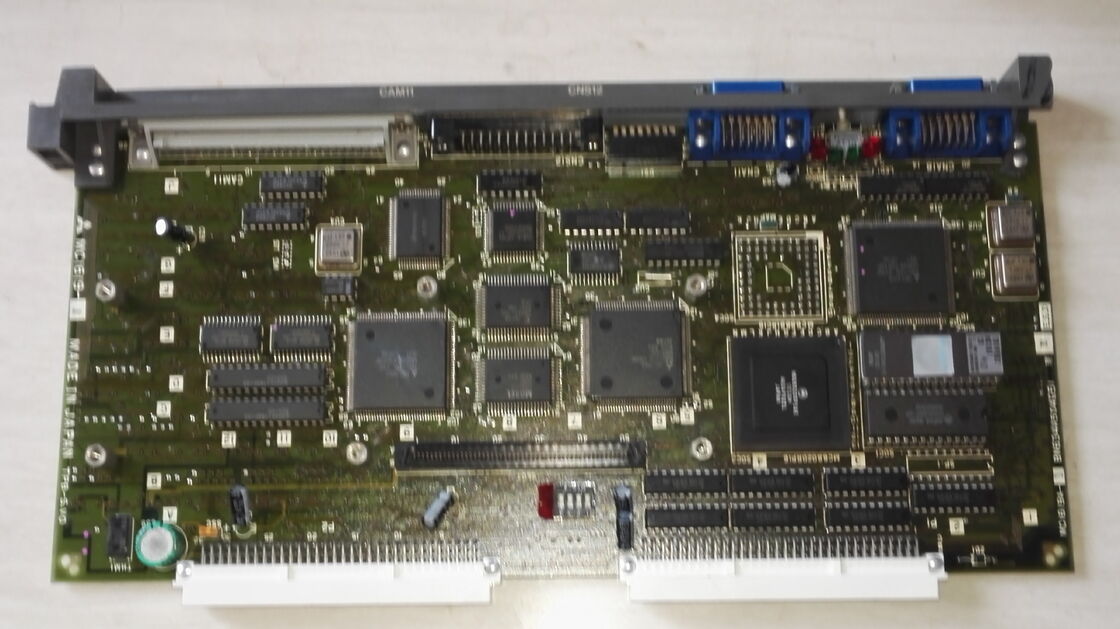

Bo mạch in Mitsubishi MC1619-1 (mã danh mục A3002) là một bo mạch in thuộc dòng M3/MC, được thiết kế cho nền tảng điều khiển CNC MELDAS M300 của Mitsubishi.
Giống như tất cả các bo mạch in trong gia đình bo mạch M3/MC, đây là một thành phần ứng dụng cụ thể — được cấu hình cho một chức năng xác định trong kiến trúc điều khiển của hệ thống M300 và không thể thay thế cho các bo mạch từ các thế hệ CNC khác mà không có đánh giá khả năng tương thích đã được xác nhận.
Dòng MELDAS M300 giữ một vị trí quan trọng trong lịch sử CNC: được giới thiệu vào năm 1986 với tư cách là bộ xử lý CNC 32-bit đầu tiên trên thế giới, nó đã đặt ra tiêu chuẩn cho việc điều khiển máy công cụ hiệu suất cao trong suốt cuối những năm 1980 và đầu những năm 1990.
Nhiều máy tiện, trung tâm gia công và máy đa trục được trang bị M300 từ thời kỳ đó vẫn hoạt động trong môi trường sản xuất ngày nay, được hỗ trợ bởi cấu trúc mạnh mẽ của nền tảng và sự sẵn có liên tục của các bo mạch thay thế — đây chính là điều mà MC1619-1 giải quyết.
Khi một bo mạch in trong hệ thống M300 bị lỗi, máy sẽ dừng hoạt động.
Không có giải pháp thay thế, không có điều chỉnh tham số nào khôi phục chức năng khi phần cứng của bo mạch bị lỗi. Tìm nguồn cung ứng bo mạch thay thế chính xác — với mã bộ phận khớp đã được xác minh so với nhãn của bo mạch đã lắp đặt — là con đường trực tiếp để quay trở lại sản xuất.
MC1619-1 có sẵn ở các tình trạng mới (A3002) và đã tân trang được kiểm tra tại nhà máy (MC1619-1-EX, A3002EX), với biến thể đã tân trang đã được đánh giá đầy đủ và khôi phục về thông số kỹ thuật ban đầu bởi các kỹ thuật viên sửa chữa có trình độ của Mitsubishi.
| Tham số | Giá trị |
|---|---|
| Mã bộ phận | MC1619-1 |
| Mã danh mục | A3002 |
| Còn được gọi là | MC16191 / MC1619-1 |
| Loại sản phẩm | Bo mạch in (PCB) |
| Dòng | Dòng M3/MC |
| Nền tảng CNC | MELDAS M300 |
| Phiên bản đã tân trang | MC1619-1-EX (A3002EX) |
| Nhà sản xuất | Mitsubishi Electric |
| Tình trạng sẵn có | Mới / Đã tân trang / Dịch vụ sửa chữa |
Dòng M300 là hệ thống điều khiển CNC hàng đầu của Mitsubishi Electric trong phần lớn thời gian từ khi ra mắt năm 1986 đến khi ngừng sản xuất vào năm 1994.
Được xây dựng dựa trên kiến trúc bộ xử lý 32-bit vào thời điểm 16-bit là tiêu chuẩn công nghiệp, M300 mang lại tốc độ xử lý và khả năng phối hợp đa trục mà các máy công cụ hiệu suất cao của thời đại đó cần.
Nó được kế nhiệm bởi dòng M500, dòng này đã kế thừa khả năng của M300 đồng thời thu gọn thiết kế tủ điều khiển.
Gia đình bo mạch in M3/MC là lớp phần cứng thực hiện các chức năng điều khiển của M300.
Gia đình này bao gồm các bo mạch bao phủ toàn bộ các tác vụ điều khiển CNC: bo mạch CPU và bộ nhớ chính, bo mạch giao diện hiển thị, bo mạch ROM hệ thống, bo mạch thiết bị tuần tự, cụm kết nối và kết nối ngược, và các bo mạch chức năng chuyên dụng.
Mỗi bo mạch mang một mã bộ phận duy nhất trong dòng tiền tố MC-, và mỗi bo mạch chiếm một khe hoặc vị trí xác định trong bảng kết nối ngược của tủ điều khiển M300.
MC1619-1 nằm trong gia đình này như một thành phần có vai trò cụ thể trong hệ thống M300 được xác nhận bởi việc lắp đặt vật lý và tài liệu hệ thống liên quan đến máy mà nó được lắp đặt.
Cổng phụ tùng thay thế MEAU và mạng lưới dịch vụ của Mitsubishi Electric duy trì sự sẵn có của gia đình bo mạch M3/MC để hỗ trợ các máy được trang bị M300 trong suốt vòng đời dịch vụ kéo dài của chúng — một cam kết hỗ trợ di sản phản ánh cả hoạt động liên tục của cơ sở đã lắp đặt và sự bất khả thi thực tế của việc nâng cấp tất cả các máy được trang bị M300 cùng một lúc.
MC1619-1 có sẵn ở hai tình trạng cung cấp đã được xác nhận từ mạng lưới phụ tùng ủy quyền của Mitsubishi Electric.
Tình trạng mới (A3002) là bo mạch nguyên bản, chưa sửa chữa, mới xuất xưởng — cùng một thành phần lẽ ra đã được lắp đặt trong một máy mới trong quá trình sản xuất M300.
Bo mạch mới mang thông số kỹ thuật nhà máy đầy đủ và, nếu có thông qua mạng lưới phụ tùng ủy quyền của Mitsubishi, các điều khoản bảo hành của nhà sản xuất áp dụng cho phụ tùng thay thế. Đối với các máy có sẵn bộ phận mới và ngân sách cho phép, tình trạng mới mang lại kỳ vọng tuổi thọ dịch vụ ban đầu tối đa.
Tình trạng đã tân trang (MC1619-1-EX, A3002EX) là một bo mạch đã được trả lại, đánh giá, sửa chữa khi cần thiết và kiểm tra theo thông số kỹ thuật nhà máy ban đầu bởi các kỹ thuật viên sửa chữa có trình độ của Mitsubishi Electric.
Các bo mạch đã tân trang của Mitsubishi được kiểm tra để xác minh chúng đáp ứng các thông số kỹ thuật điện và chức năng giống như bo mạch mới trước khi được trả lại kho.
Biến thể đã tân trang được bảo hành một năm của Mitsubishi cho các bộ phận đã tân trang — một sự đảm bảo có ý nghĩa khi công việc sửa chữa được thực hiện bởi đội ngũ kỹ thuật của OEM chứ không phải bởi một cửa hàng sửa chữa bên thứ ba.
Đối với các máy M300 hoạt động trong môi trường sản xuất nơi ưu tiên giảm thiểu chi phí ngừng hoạt động, biến thể đã tân trang thường mang lại con đường nhanh hơn để có sẵn trong kho, đặc biệt đối với các bo mạch có hàng mới đã cạn kiệt trong nhiều thập kỷ kể từ khi M300 ngừng sản xuất.
Xác nhận tính sẵn có của cả hai tình trạng tại thời điểm đặt hàng, vì số lượng hàng tồn kho dao động.
Bước quan trọng nhất trước khi đặt hàng bất kỳ bộ phận thay thế bo mạch in M300 nào là xác minh trực tiếp bằng vật lý mã bộ phận trên nhãn của bo mạch bị lỗi.
Dòng M3/MC chứa nhiều bo mạch có cấu trúc tiền tố tương tự — MC415, MC431, MC721, MC943A, MC0119, MC161-1, MC1619-1 và các bo mạch khác — có chức năng khác nhau và không thể thay thế cho nhau mặc dù có sự tương đồng về mã bộ phận bề ngoài.
Nhãn MC1619-1 trên bo mạch đã lắp đặt, đối chiếu với mã danh mục A3002, xác nhận bộ phận thay thế chính xác.
Các ký hiệu tương đương MC16191 (không có dấu gạch nối) là cùng một bộ phận được tham chiếu mà không có dấu câu, như xuất hiện trong một số hệ thống mua sắm và cơ sở dữ liệu không hỗ trợ dấu gạch nối trong các trường mã bộ phận.
Khi nhãn của bo mạch bị lỗi bị hỏng, thiếu hoặc không đọc được, việc xác định bộ phận thay thế chính xác đòi hỏi phải truy cập vào tài liệu bảo trì của máy — đặc biệt là hướng dẫn kết nối phần cứng và hướng dẫn sử dụng bộ phận cho biến thể M300 của máy.
Cố gắng thay thế chỉ dựa trên hình dạng vật lý là không đáng tin cậy trong dòng M3/MC, vì nhiều bo mạch có cùng kích thước cơ học nhưng thực hiện các chức năng khác nhau.
Tất cả các bo mạch in dòng M3/MC, bao gồm cả MC1619-1, là các cụm điện tử nhạy cảm với tĩnh điện. Hư hỏng do phóng tĩnh điện (ESD) là nguyên nhân hàng đầu gây ra lỗi bo mạch in sớm trong điện tử công nghiệp, và nó đặc biệt nguy hiểm vì hư hỏng ESD có thể không gây ra lỗi ngay lập tức — thay vào đó gây ra hư hỏng tiềm ẩn biểu hiện dưới dạng lỗi không liên tục hoặc giảm tuổi thọ dịch vụ vài tháng sau sự kiện gây hư hỏng.
Quy trình xử lý đúng yêu cầu dây đeo cổ tay ESD được kết nối với đất nối đất, bề mặt làm việc an toàn ESD và bao bì chống tĩnh điện trong quá trình vận chuyển. Bo mạch chỉ nên được lấy ra khỏi túi ESD ngay trước khi lắp đặt.
Nguồn điện của tủ điều khiển M300 phải được ngắt hoàn toàn và xác minh đã tắt trước khi tháo bo mạch bị lỗi và lắp đặt bộ phận thay thế — việc thay nóng bo mạch M300 không được hỗ trợ và có nguy cơ làm hỏng cả bo mạch và bảng kết nối ngược của tủ điều khiển.
Sau khi lắp đặt, các tham số của máy nên được xác minh so với bản sao lưu của nhà sản xuất máy hoặc người vận hành trước khi tiếp tục sản xuất, vì một số bộ phận thay thế bo mạch có thể ảnh hưởng đến việc lưu giữ tham số tùy thuộc vào vai trò của bo mạch trong kiến trúc bộ nhớ của M300.
Q1: Làm thế nào để tôi xác nhận MC1619-1 là bộ phận thay thế chính xác cho máy của tôi?
Đọc trực tiếp mã bộ phận được in trên nhãn của bo mạch bị lỗi — nhãn bo mạch là định danh cuối cùng. Đối chiếu số nhãn với danh mục bộ phận dòng M3/MC của Mitsubishi hoặc hướng dẫn bảo trì phần cứng của máy để xác nhận mã danh mục A3002 khớp.
Không dựa vào vị trí bo mạch hoặc ngoại hình vật lý một mình, vì nhiều bo mạch trong dòng M3/MC có hình dạng tương tự. Nếu nhãn bo mạch bị hỏng, hãy tham khảo hướng dẫn kết nối của máy hoặc liên hệ với nhóm hỗ trợ phụ tùng của Mitsubishi Electric với mã hiệu và số sê-ri của máy.
Q2: Sự khác biệt giữa MC1619-1 (A3002) và MC1619-1-EX (A3002EX) là gì?
MC1619-1 (A3002) là một bo mạch mới, chưa sửa chữa theo thông số kỹ thuật nhà máy ban đầu. MC1619-1-EX (A3002EX) là biến thể đã tân trang — một bo mạch đã được trả lại, đã được kiểm tra, sửa chữa khi cần thiết và xác minh lại theo thông số kỹ thuật ban đầu bởi các kỹ thuật viên có trình độ của Mitsubishi Electric. Bo mạch đã tân trang được bảo hành một năm của Mitsubishi cho các bộ phận đã tân trang.
Đối với hầu hết các ứng dụng bảo trì, cả hai tình trạng đều tương đương về mặt điện; sự lựa chọn thường phụ thuộc vào tính sẵn có và chi phí, với các bo mạch đã tân trang thường có sẵn trong kho tốt hơn đối với các mã bộ phận cũ.
Q3: CNC M300 đã ngừng sản xuất vào năm 1994 — liệu có còn có thể tìm được bo mạch thay thế không?
Có. Mitsubishi Electric duy trì sự sẵn có của phụ tùng thay thế cho các thế hệ CNC cũ vượt xa thời điểm ngừng sản xuất của nền tảng, như một phần cam kết hỗ trợ cơ sở máy đã lắp đặt.
Các bo mạch dòng M300 vẫn có sẵn thông qua cổng phụ tùng và mạng lưới dịch vụ ủy quyền của Mitsubishi Electric Americas (MEAU), ở cả hai tình trạng mới và đã tân trang tùy thuộc vào kho.
Tính sẵn có của các mã bộ phận cụ thể thay đổi theo thời gian và nên được xác nhận tại thời điểm cần thiết. Các nhà cung cấp phụ tùng CNC bên thứ ba cũng duy trì kho các bo mạch dòng M300, thường ở tình trạng đã qua sử dụng đã kiểm tra hoặc đã sửa chữa.
Q4: Có nên sao lưu các tham số CNC trước khi thay thế bo mạch in dòng M3/MC không?
Có, luôn luôn. Sao lưu tham số trước khi thay thế bất kỳ bo mạch nào là thực hành tiêu chuẩn trên các hệ thống CNC, bất kể chức năng cụ thể của bo mạch. Trên M300, các tham số NC, chương trình PLC và dữ liệu công cụ được lưu trữ trong RAM có pin dự phòng trên một số bo mạch nhất định của kiến trúc M3/MC.
Việc thay thế một bo mạch là một phần của cấu trúc bộ nhớ này — hoặc thay thế bất kỳ bo mạch nào khi hệ thống bị ngắt nguồn — có nguy cơ mất tham số mà bản sao lưu hiện tại sẽ loại bỏ.
Nếu không có bản sao lưu, các tham số của máy phải được nhập lại thủ công từ tài liệu gốc của nhà sản xuất máy trước khi sản xuất có thể tiếp tục một cách an toàn.
Q5: Cần những biện pháp phòng ngừa ESD nào khi xử lý MC1619-1?
MC1619-1, giống như tất cả các bo mạch in dòng M3/MC, là một cụm nhạy cảm với tĩnh điện. Luôn sử dụng dây đeo cổ tay ESD được nối đất với đất nối đất đã được xác minh khi xử lý bo mạch. Làm việc trên thảm an toàn ESD.
Giữ bo mạch trong bao bì chống tĩnh điện cho đến thời điểm lắp đặt. Đảm bảo tủ điều khiển M300 đã tắt nguồn và cầu dao chính đã được khóa trước khi tháo bo mạch bị lỗi hoặc lắp đặt bộ phận thay thế.
Tránh chạm vào mặt linh kiện hoặc các chân kết nối của bo mạch bằng tay trần.
Các biện pháp phòng ngừa này áp dụng cho cả việc tháo bo mạch bị lỗi và lắp đặt bộ phận thay thế — hư hỏng ESD đối với bo mạch mới trong quá trình lắp đặt cũng tốn kém như lỗi ban đầu.
