Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-2202-0753 |
FANUC Alpha SVM2-12/12 là mô-đun bộ khuếch đại servo hai trục. "SVM2" có nghĩa là hai trục trong một vỏ vật lý. "12/12" biểu thị dòng điện đầu ra định mức liên tục 12A cho mỗi trục trong số hai trục. Hai động cơ servo — một động cơ trên mỗi trục — truyền động độc lập nhưng từ cùng một kết nối bus DC dùng chung bên trong mô-đun.

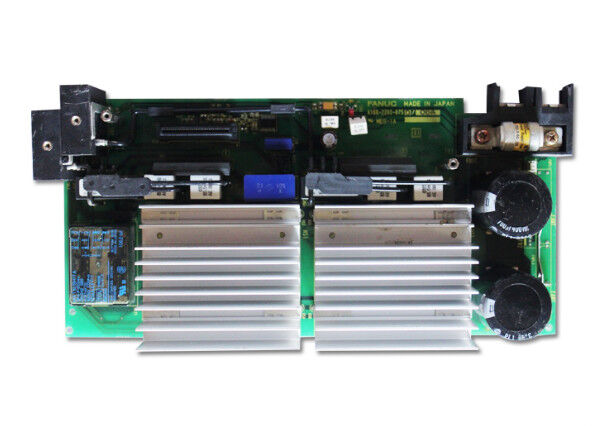

A16B-2202-0753 là bảng mạch in bên trong mô-đun này — thiết bị điện tử điều khiển diễn giải các lệnh servo từ CNC, chạy các vòng điều khiển hiện tại cho cả hai trục, xử lý phản hồi của bộ mã hóa, thực thi logic bảo vệ và tạo tín hiệu truyền động cổng tới các thiết bị nguồn.
| tham số | Giá trị |
|---|---|
| mô-đun | SVM2-12/12 (2 trục, 12A mỗi trục) |
| Vai trò của Hội đồng quản trị | Kiểm soát PCB |
| Giao diện ổ đĩa | Loại A (A06B-6079-H201) + FSSB (A06B-6096-H201) |
| Cung cấp logic | 24V DC |
| Trục | 2 |
| Sự bảo vệ | OC, OV, SC, OT |
| Bảng dây | A16B-2202-0750 (riêng) |
A16B-2202-0753 thực hiện bảo vệ cho cả hai kênh trục:
Bảo vệ quá dòng:Phát hiện dòng điện đầu ra vượt quá giới hạn an toàn và ngắt biến tần trước khi các thiết bị nguồn bị hỏng.
Bảo vệ quá áp:Giám sát điện áp bus DC. Nếu điện áp bus tăng trên mức tối đa định mức (do quá trình tái tạo hoặc nguồn điện tạm thời), mạch bảo vệ sẽ kích hoạt.
Bảo vệ ngắn mạch:Phát hiện lỗi trở kháng thấp tại các cực động cơ hoặc trong cáp động cơ và ngay lập tức vô hiệu hóa đầu ra trục bị ảnh hưởng.
Bảo vệ quá nhiệt:Theo dõi nhiệt độ tản nhiệt thông qua nhiệt điện trở. Nếu nhiệt độ tăng đến ngưỡng báo động, biến tần sẽ ngắt trước khi xảy ra hư hỏng do nhiệt.
Lỗi PCB SVM2-12/12:Mô-đun bộ khuếch đại servo hai trục tạo ra cảnh báo trục không thể xóa được. Bảng mạch và thiết bị nguồn được kiểm tra chính xác. PCB điều khiển A16B-2202-0753 được xác định là nguồn lỗi. Thay thế khôi phục cả hai kênh trục.
Hệ thống FSSB-to-Type-A:Một trung tâm gia công với bộ truyền động servo Loại A được nâng cấp bằng SVM2-12/12 thay thế có khả năng FSSB. PCB A16B-2202-0753 phục vụ cả hai biến thể mà không cần sửa đổi.
Câu hỏi 1: A16B-2202-0753 là bo mạch dây hay PCB điều khiển trong SVM2-12/12?
A16B-2202-0753 là PCB điều khiển (lớp xử lý điện tử). Bảng mạch - lớp giao diện đầu nối thụ động - là A16B-2202-0750, một bảng riêng biệt xử lý các kết nối vật lý với bus DC, cáp động cơ, đầu nối bộ mã hóa và cáp giao diện CNC. Hai bo mạch hoạt động cùng nhau bên trong vỏ mô-đun SVM2-12/12.
Câu hỏi 2: Việc thay thế A16B-2202-0753 có yêu cầu thay đổi tham số servo không?
Không. Các tham số servo (độ lợi trục, loại bộ mã hóa, giới hạn dòng điện) được lưu trữ trong bộ nhớ tham số chính của CNC, không phải trong PCB bộ khuếch đại servo. Thay thế A16B-2202-0753 khôi phục phần cứng điều khiển mà không ảnh hưởng đến cài đặt thông số của CNC. Sau khi lắp thiết bị thay thế, hãy xác minh rằng tất cả các trục đều đạt được trạng thái sẵn sàng trợ động ở tốc độ thấp trước khi đưa máy trở lại chu trình sản xuất đầy đủ.
Câu 3: Điện áp DC bus mà SVM2-12/12 hoạt động từ bao nhiêu?
SVM2-12/12 lấy từ bus DC được cung cấp bởi PSM (Mô-đun nguồn điện), cung cấp 283–325VDC từ đầu vào 200–230VAC. 24VDC được đề cập trong thông số kỹ thuật chỉ là nguồn cung cấp logic/giao diện cho bảng điều khiển, không phải điện áp ổ đĩa động cơ. Giai đoạn đầu ra của động cơ hoạt động từ bus DC điện áp cao.
Câu hỏi 4: A16B-2202-0753 có thể được thay thế độc lập mà không cần tháo mô-đun SVM2-12/12 hoàn chỉnh không?
PCB là thành phần bên trong của mô-đun SVM2-12/12. Để truy cập A16B-2202-0753, mô-đun phải được tháo ra khỏi tủ ổ đĩa và mở ra. Sau đó, PCB có thể được tháo ra và thay thế trong khi bảng mạch vẫn còn trong vỏ mô-đun. Sau khi lắp ráp lại, mô-đun được cài đặt lại và kiểm tra. Cần phải tháo toàn bộ mô-đun nhưng việc thay thế không yêu cầu nối lại cáp bên ngoài mô-đun.
Câu hỏi 5: Sự khác biệt giữa A16B-2202-0750, 0751, 0752 và 0753 trong dòng SVM2 là gì?
Đây là các bảng khác nhau dành cho các cấu hình xếp hạng hiện tại SVM2 khác nhau:
Bảng dây (0750–0752) xử lý cấu hình đầu nối vật lý cho các mức dòng điện khác nhau. A16B-2202-0753 là bảng điều khiển, không phải bảng nối dây. Đặt hàng theo số bộ phận chính xác để tránh nhận sai loại linh kiện.
