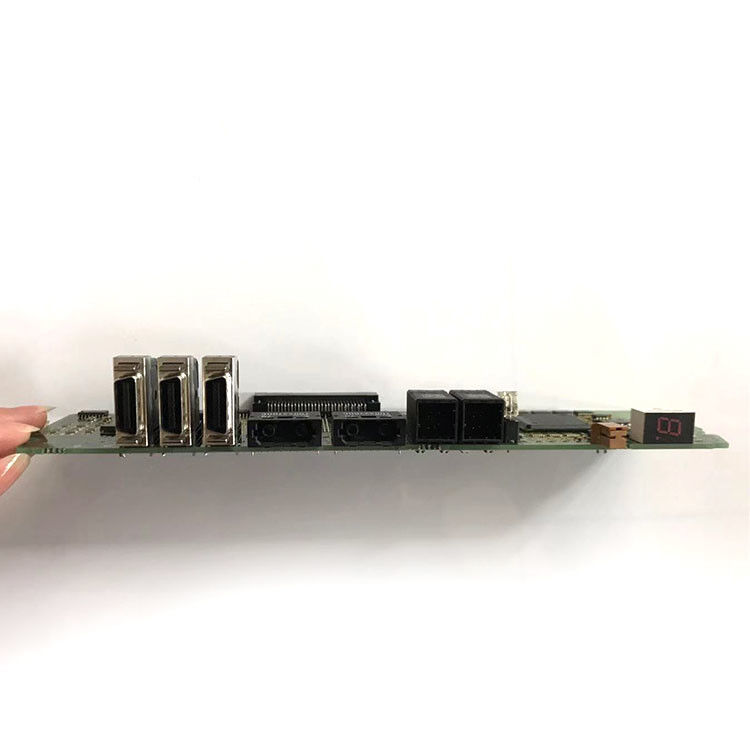

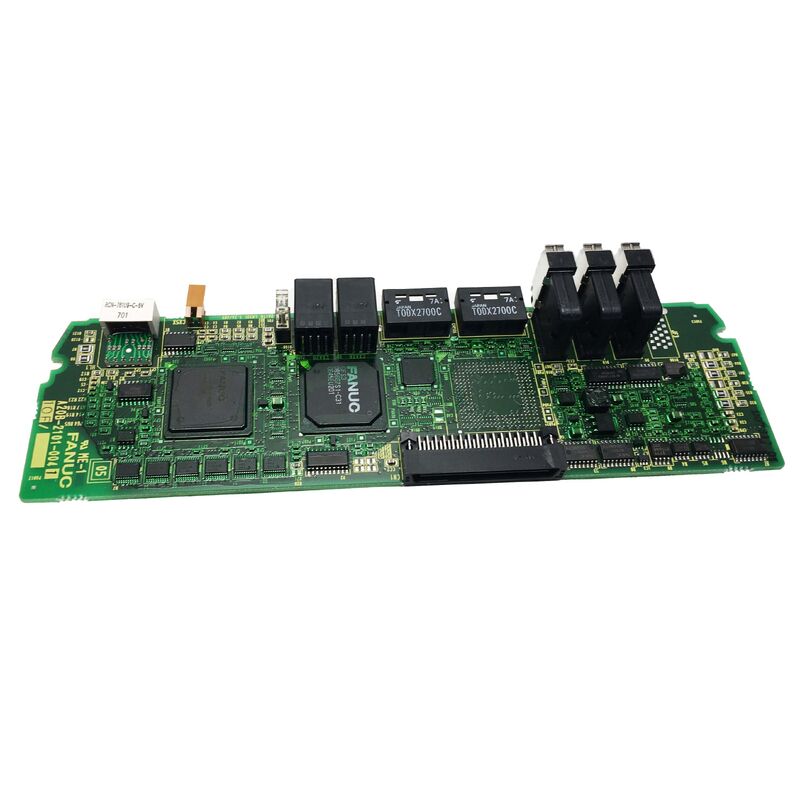

Fanuc A20B-2101-0041 Bảng điều khiển A20B-2101-0041/06B

A20B-2101-0041 FANUC Alpha-i aiSV 2 trục HRV Servo Drive Board Dual Channel / 4 160A / 200V hoặc HV / A06B-6117 Series

Alpha-i aiSV FANUC's HRV Servo Drive Generation

Dòng FANUC Alpha-i đại diện cho thế hệ các mô-đun truyền động servo và trục kế nhiệm loạt Alpha ban đầu.Kích chữ "i" xác định thế hệ i với điều khiển High Response Vector (HRV) là tiến bộ công nghệ xác định của nó.

Kiểm soát HRV (High Response Vector)là việc thực hiện của FANUC về điều khiển dòng băng thông cao cho động cơ servo. HRV vận hành vòng điều khiển dòng với tốc độ cập nhật cao hơn đáng kể so với các thế hệ ổ đĩa trước đó. The faster current control loop allows the servo system to respond more quickly to load disturbances and to follow position commands more precisely at high speeds and accelerations — characteristics critical for demanding machining applications such as high-speed milling, lăn, và đường viền đa trục.

A20B-2101-0041 là bảng điều khiển thực hiện thuật toán điều khiển HRV này trong mô-đun khuếch đại servo hai kênh (2 trục).

Các thông số kỹ thuật chính

Cây truyền hai kênh 2 trục, 1 bảng

A20B-2101-0041 điều khiển hai trục servo từ một bảng duy nhất.và các kết nối năng lượng tương tự nhưng mỗi kênh duy trì vòng lặp điều khiển dòng độc lập của riêng mình.

Trong thực tế, kiến trúc hai kênh này có nghĩa là:

Sự độc lập của trục:Một sự kiện quá tải hoặc lỗi động cơ trên một trục sẽ làm các kênh này hoạt động độc lập.

Xe buýt chung:Cả hai trục đều rút ra từ cùng một phần bus DC của mô-đun khuếch đại, chia sẻ ngân hàng tụ và kết nối với PSM (Mô-đun cung cấp điện).Một lỗi bus DC ảnh hưởng đến cả hai kênh cùng một lúc.

Bản cập nhật đồng thời:Cả hai kênh trục được cập nhật trong cùng một chu kỳ xử lý HRV, duy trì đồng bộ hóa thời gian cần thiết cho đường viền đa trục.

Các kịch bản ứng dụng

Đổi bảng ổ đĩa SVM2 aiSV:Một trung tâm gia công phát triển một báo động servo trên một hoặc cả hai trục của một FANUC aiSV servo module. chẩn đoán ổ đĩa cô lập lỗi đến bảng A20B-2101-0041.Thay thế bằng một tấm thử nghiệm và cài đặt đúng snap-fit khôi phục lại cả hai chức năng trục servo.

CNC đường viền tốc độ cao:Một hệ thống CNC 2 trục thực hiện đường viền tốc độ cao đòi hỏi khả năng điều khiển HRV của loạt aiSV.A20B-2101-0041 cung cấp bảng điều khiển HRV hai kênh đảm bảo phản ứng vòng lặp dòng chính xác cho cả hai trục trong các hồ sơ đòi hỏi.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa loạt Alpha SVM2 và Alpha-i aiSV mà trong đó bảng này được sử dụng là gì?

Dòng Alpha gốc SVM2 sử dụng bảng điều khiển trong phạm vi A20B-2001-0931 và dựa trên kiến trúc điều khiển servo trước đó.Dòng Alpha-i aiSV sử dụng A20B-2101-0041 thực hiện điều khiển HRV (High Response Vector) với tốc độ cập nhật vòng kiểm soát hiện tại nhanh hơnSự cải thiện HRV dẫn đến độ cứng servo tốt hơn, sai sót sau thấp hơn ở tốc độ cấp cao và từ chối nhiễu tốt hơn.Đây là sự khác biệt thực tế hiệu suất gia công giữa hai thế hệ.

Q2: A20B-2101-0041 có thể được cung cấp riêng biệt hay chỉ là một phần của một mô-đun hoàn chỉnh?

DNC Electronics và một số tổ chức dịch vụ chỉ cung cấp toàn bộ mô-đun A06B-6117 aiSV thay vì bảng điều khiển A20B-2101-0041 riêng biệt. This is because board-level replacement requires both the control board (A20B-2101-0041) and its companion wiring board to be correctly matched and assembled — supplying and testing the complete module ensures the drive is returned to full specificationMột số nhà cung cấp cung cấp bảng riêng lẻ; xác minh phạm vi cung cấp và các điều khoản bảo hành với nguồn cụ thể.

Q3: Những bảng đồng hành nào cần bên cạnh A20B-2101-0041 trong một mô-đun aiSV hoàn chỉnh?

Mô-đun aiSV A06B-6117 hoàn chỉnh chứa bảng điều khiển / điều khiển A20B-2101-0041 và bảng dây chuyền đồng hành.Các thiết bị kết thúc đầu ra động cơ ba phaA20B-2101-0041 là lớp xử lý hoạt động điều khiển việc chuyển đổi các thiết bị điện. Cả hai bảng đều cần thiết cho một mô-đun chức năng.

Q4: A20B-2101-0041 có cần phải được lập trình lại sau khi cài đặt không?

A20B-2101-0041 là một bảng điều khiển phần cứng.Sau khi lắp đặt bảng thay thế và cung cấp năng lượng cho hệ thống, CNC áp dụng các thông số servo hiện có thông qua liên kết truyền thông FSSB. Không cần lập trình bảng riêng biệt,nhưng xác minh rằng sẵn sàng phục vụ trục và xác nhận hoạt động phục vụ chính xác ở tốc độ thấp trước khi tiếp tục sản xuất đầy đủ.

Q5: Những báo động servo nào cho thấy A20B-2101-0041 đã thất bại chứ không phải là động cơ hoặc dây điện?

Các báo động hướng đến bảng điều khiển (thay vì động cơ hoặc dây điện) bao gồm:Cảnh báo truyền thông FSSB ảnh hưởng đến cả hai kênh của cùng một mô-đun cùng một lúc (cả hai trục trên cùng một bảng aiSV đều báo động cùng một lúc); báo động SV liên tục với hệ thống dây điện động cơ và bộ mã hóa chính xác được xác nhận; và mã báo động cụ thể của HRV chỉ ra lỗi xử lý ổ đĩa bên trong chứ không phải là điều kiện mạch bên ngoài.Một báo động trục duy nhất với xác nhận dây điện chính xác thường chỉ đến động cơ, bộ mã hóa hoặc thiết bị điện cho trục cụ thể đó thay vì bảng điều khiển.
