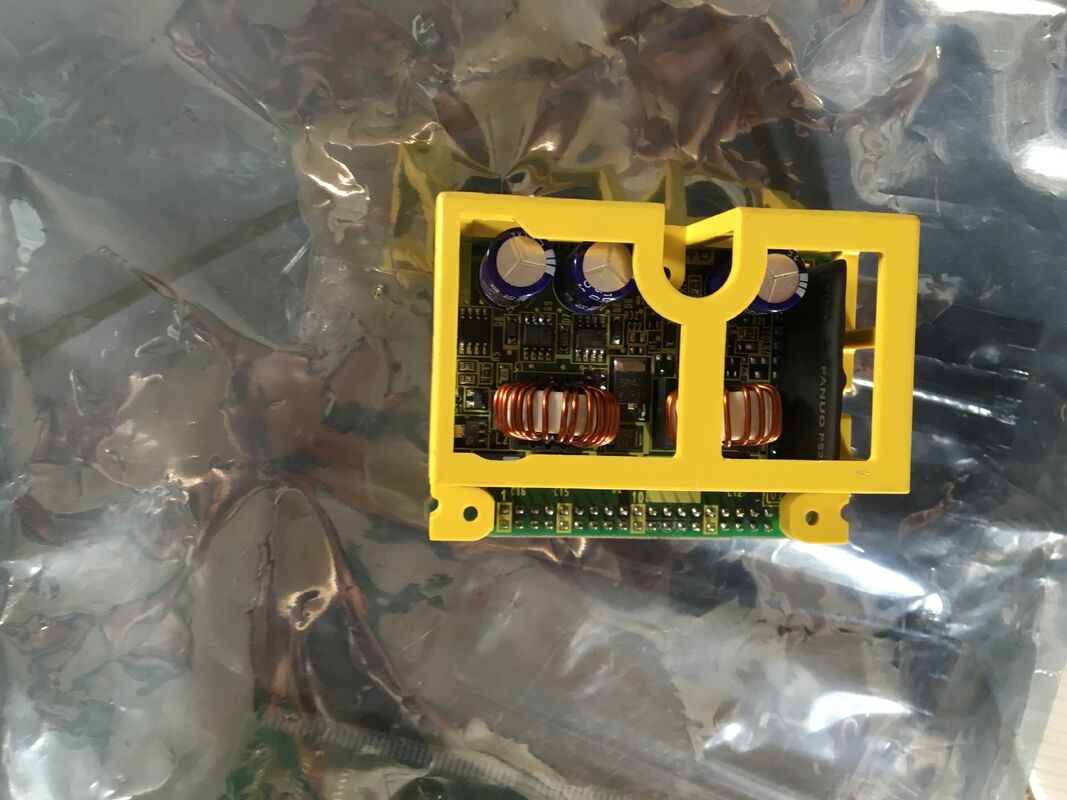

Fanuc A350-8101-T184 bảng mạch

A350-8101-T184. FANUC CNC PCB Module 7-Segment LED / 24VDC / 15A / IP67 / Thiết kế kín công nghiệp

Số sản xuất A350 FANUC PCB Internal Reference

Việc đánh số bộ phận của FANUC sử dụng một số quy ước tiền tố.A350 tiền tốxác định số sản xuất PCB của FANUC ‡ tham chiếu bản vẽ nội bộ mà FANUC sử dụng để xác định các thiết kế PCB cụ thể ở cấp độ sản xuất bảng mạch.PCB mang số A350 là thật

Các bảng được thiết kế bởi FANUC liên quan đến các tập hợp sản phẩm thương mại của họ.

A350-8101-T184 là một trong những loại PCB được tham chiếu sản xuất, được sử dụng trong các ứng dụng máy CNC của FANUC.

Các thông số kỹ thuật chính

Màn hình LED 7 phân khúc

Màn hình LED 7 phân đoạn cung cấp một chỉ số số hoặc chữ số tình trạng hiển thị trực tiếp tại vị trí gắn PCB.Màn hình LED 7 phân đoạn thường phục vụ như:

Mã báo động:Máy khuếch đại servo và bộ khuếch đại trục sử dụng đèn LED 7 phân đoạn 2 chữ số để hiển thị mã lỗi khi báo động hoạt động.Mã có thể nhìn thấy trên màn hình LED của bộ khuếch đại trực tiếp xác định loại lỗi mà không cần truy cập vào màn hình máy điều khiển CNC.

Chỉ số tình trạng:Các trạng thái hoạt động bình thường, trạng thái sẵn sàng và tiến trình khởi động có thể được chỉ ra thông qua các mẫu phân đoạn LED được xác định.

Chẩn đoán:Trong quá trình khởi động hoặc khắc phục sự cố, màn hình 7 phân đoạn cung cấp một chỉ báo chẩn đoán cấp đầu tiên tại phần cứng mà không cần máy tính xách tay hoặc màn hình bên ngoài.

Các kịch bản ứng dụng

Bảng I/O máy CNC với trạng thái LED:Một công cụ máy CNC lắp đặt A350-8101-T184 trong một vỏ kín gần khu vực làm việc.có thể đọc được bởi người vận hành mà không cần nhìn vào bảng điều khiển CNC chính.

Hiển thị trạng thái mô-đun ổ:Một mô-đun điều khiển FANUC trong máy kết hợp A350-8101-T184 như là PCB trạng thái LED phía trước.Đánh giá IP67 của bảng bảo vệ chống lại sương mù chất làm mát mà đạt đến khu vực ổ đĩa trên cấu hình máy này.

PCB thay thế máy:Một máy CNC phát triển một lỗi được truy xuất đến PCB A350-8101-T184.

Câu hỏi thường gặp

Q1: Tiêu đề A350 cho thấy gì so với số bộ phận FANUC A16B hoặc A20B?

Tiền tố A350 xác định số sản xuất (hình vẽ) PCB của FANUC một tham chiếu thiết kế bảng mạch nội bộ được sử dụng trong quy trình sản xuất của FANUC.Các tiền tố A16B và A20B là số phần thương mại được sử dụng để đặt hàngMột bảng A350 là một PCB thực sự được thiết kế bởi FANUC có thể tương ứng với một tập hợp thương mại với số phần khác, hoặc có thể được lưu trữ và cung cấp dưới số sản xuất A350 trực tiếp.

Q2: Tại sao PCB này cần bảo vệ IP67 thay vì bảo vệ PCB tiêu chuẩn?

Bảo vệ IP67 là cần thiết khi PCB được lắp đặt trong môi trường có thể tiếp xúc với phun nước làm mát, nước rửa hoặc ô nhiễm hạt kim loại từ khu vực cắt.Hầu hết các PCB bộ điều khiển CNC được đóng kín hoàn toàn trong tủ kín và không yêu cầu IP67. Đánh giá IP67 của A350-8101-T184 cho thấy nó được thiết kế cho một vị trí lắp đặt phơi sáng hơn trên thân máy, bên trong một vỏ kín được lắp đặt trên máy,hoặc ở vị trí bảng điều khiển khi phơi nhiễm môi trường là một phần của điều kiện hoạt động.

Q3: Có thể cung cấp 24VDC cho A350-8101-T184 trực tiếp từ nguồn cung cấp điện CNC?

Có, miễn là đường ray 24VDC của nguồn điện CNC có đủ công suất để cung cấp nhu cầu hiện tại 15A của A350-8101-T184 cùng với tất cả các tải 24V khác trong hệ thống.Nếu tổng tải 24V tiếp cận mã số của nguồn cung cấp điện, một nguồn cung cấp 24VDC dành riêng cho tải lượng điện cao (bao gồm A350-8101-T184) có thể là thích hợp.

Q4: Những loại mẫu đèn LED 7 phân đoạn nào được sử dụng làm mã trạng thái trên các mô-đun FANUC?

FANUC sử dụng màn hình LED 2 chữ số 7 phân đoạn trên các mô-đun truyền động (servo, trục, nguồn cung cấp điện) để hiển thị mã hai ký tự.Các trạng thái hoạt động bình thường thường được chỉ ra bằng dấu gạch ngang hoặc kết hợp số cụ thể. Các trạng thái báo động hiển thị mã số ?? ví dụ, "01" đến "99" bao gồm các loại báo động khác nhau.Các ý nghĩa mã cụ thể cho bất kỳ mô-đun FANUC nào có màn hình 7 phân đoạn được ghi lại trong hướng dẫn bảo trì mô-đun tương ứng..

Q5: A350-8101-T184 được thay thế như thế nào?

Phương pháp thay thế phụ thuộc vào cách A350-8101-T184 được lắp đặt trong bộ máy cụ thể.kết nối đầu) thay vì hàn trực tiếp vào một tấm khácNếu bảng T184 được kết nối thông qua một đầu nối cắm, thay thế là một hoạt động phục vụ trong lĩnh vực.toàn bộ đơn vị niêm phong có thể cần phải được thay thế thay vì chỉ PCBXác nhận sự sắp xếp gắn kết từ tài liệu điện của máy.
