| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

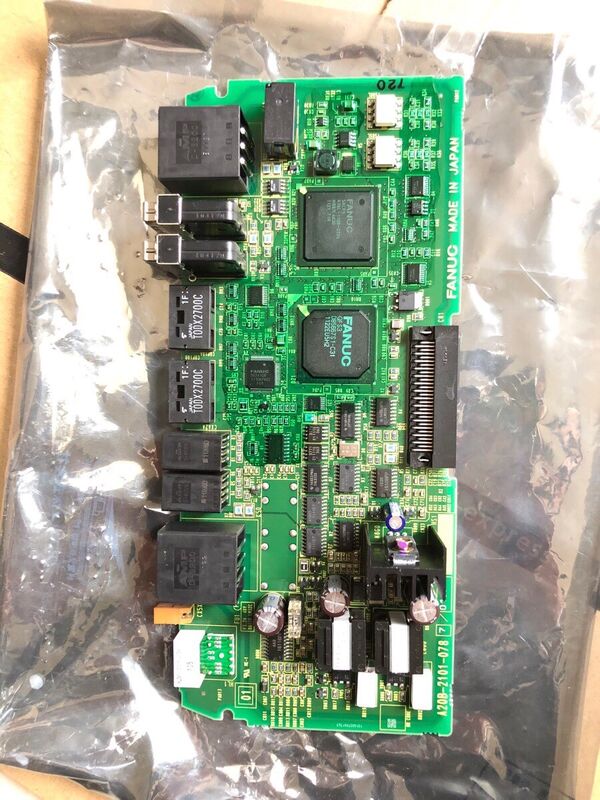

| Số mô hình | A20B-2101-0787 |
Dòng A20B-2101 là dòng PCB công suất và điều khiển truyền động của FANUC dành cho thế hệ Alpha-i của mô-đun bộ khuếch đại trục chính và servo. Các bo mạch trong dòng sản phẩm này có nhiều loại chức năng:
Bảng điều khiển bộ khuếch đại servo:Bao gồm bảng điều khiển servo HRV kênh đôi (dòng aiSV), cung cấp khả năng xử lý vòng điều khiển hiện tại và giao diện FSSB để điều khiển động cơ servo. Các số như A20B-2101-0041 (2 trục) và A20B-2101-0042 (3 trục) bao gồm các cấu hình aiSV tiêu chuẩn.
Bảng điều khiển khuếch đại trục chính:Bao gồm bộ điều khiển bộ khuếch đại trục xoay Alpha iB (ví dụ: A20B-2101-0870 cho trục chính dòng 6220), quản lý tốc độ trục chính, hướng và điều chỉnh dòng điện đầu ra.
Bảng nguồn và PSM:Bảng mạch dành cho các biến thể PSM điện áp cao và hỗ trợ tầng công suất trong các cụm bộ khuếch đại lớn hơn.
Bảng mạch servo dòng βi:Bao gồm các bo mạch A20B-2101-0050 và A20B-2101-0051 cho bộ khuếch đại servo nhỏ gọn βi của FANUC (đầu vào 200V và 400V tương ứng).
A20B-2101-0787 chiếm một vị trí cụ thể trong dòng sản phẩm này, phục vụ ứng dụng truyền động mà nó được thiết kế.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2101-0787 |
| Loạt | A20B-2101 |
| nhà sản xuất | Tập đoàn FANUC |
| Kiểu | Ổ đĩa PCB (servo hoặc trục chính) |
| Ứng dụng | FANUC Alpha-i / hệ thống truyền động |
| Thế hệ | Alpha-i (i-series) |
Các mô-đun bộ khuếch đại trục chính và servo Alpha-i của FANUC được chế tạo bằng PCB có thể thay thế bên trong. Một mô-đun điển hình chứa bảng nối dây (lớp kết nối thụ động) và một hoặc nhiều PCB hoạt động - logic điều khiển, ổ đĩa cổng và bảng phân phối điện. Thiết kế phân lớp này giúp cho việc thay thế cấp độ PCB có mục tiêu có thể thực hiện được:
Cách ly lỗi:Khi chẩn đoán xác nhận lỗi bo mạch, chỉ bo mạch đó cần được thay thế. Các bo mạch khác và vỏ mô-đun vẫn được giữ nguyên.
Bảo toàn tham số:Các thông số động cơ và hệ số khuếch đại servo nằm trong bộ nhớ của CNC — không có trong bảng truyền động. Việc thay thế A20B-2101-0787 không ảnh hưởng đến cài đặt thông số CNC.
Hiệu quả chi phí:Việc thay thế cấp độ PCB về cơ bản rẻ hơn so với thay thế toàn bộ mô-đun, đặc biệt đối với các biến thể mô-đun công suất cao hơn.
Sửa chữa mô-đun ổ đĩa Alpha-i:Mô-đun bộ khuếch đại trục chính hoặc servo FANUC phát ra cảnh báo liên tục với động cơ và dây cáp còn nguyên vẹn được xác nhận. Chẩn đoán cấp độ bo mạch xác định A20B-2101-0787 là thành phần bị lỗi. Việc thay thế sẽ khôi phục hoạt động bình thường của ổ đĩa.
Dự phòng bảo trì theo kế hoạch:Một cơ sở duy trì một nhóm mô-đun ổ đĩa Alpha-i dự trữ A20B-2101-0787 như một phụ tùng sửa chữa sẵn sàng lắp đặt, cho phép phản ứng nhanh với lỗi cấp bo mạch trong thời gian bảo trì theo kế hoạch.
Câu hỏi 1: Làm cách nào để xác nhận A20B-2101-0787 là bo mạch thay thế chính xác cho mô-đun ổ đĩa của tôi?
Đọc số bộ phận trực tiếp từ nhãn bảng bên trong mô-đun Alpha-i cụ thể. Nếu nhãn ghi A20B-2101-0787 thì đây là sản phẩm thay thế đã được xác nhận. Kiểm tra chéo danh sách các phụ tùng thay thế của mô-đun ổ đĩa trong sổ tay bảo trì FANUC Alpha-i dành cho kiểu mô-đun hiện hành để xác minh khe cắm và chức năng của bo mạch trong mô-đun đó.
Câu hỏi 2: Có thể thay thế A20B-2101-0787 thành một bo mạch độc lập mà không cần tháo mô-đun hoàn chỉnh không?
Việc truy cập A20B-2101-0787 yêu cầu tháo mô-đun bộ khuếch đại ra khỏi tủ ổ đĩa và mở vỏ của nó. Sau khi mô-đun được đặt trên bàn, bảng mạch cụ thể có thể được tháo ra và thay thế mà không làm ảnh hưởng đến bảng mạch hoặc các bảng còn nguyên vẹn khác trong ngăn xếp. Tham khảo tài liệu dịch vụ mô-đun FANUC để biết loại mô-đun cụ thể để biết quy trình tháo bo mạch và mọi yêu cầu về dây buộc giữ giữ.
Câu hỏi 3: Việc lắp A20B-2101-0787 có yêu cầu nhập lại tham số servo hoặc trục chính không?
Không. Tất cả các thông số servo và trục chính được lưu trữ trong bộ nhớ thông số chính của CNC, không phải trong bảng truyền động. Sau khi lắp bảng thay thế và khôi phục nguồn điện, CNC sẽ thiết lập lại giao tiếp với mô-đun và tự động áp dụng tham số hiện có đã được thiết lập. Xác minh rằng ổ đĩa đạt được trạng thái sẵn sàng bình thường và chạy thử nghiệm ở tốc độ thấp trước khi đưa máy trở lại sản xuất.
Câu hỏi 4: Các bước an toàn phóng điện nào được áp dụng trước khi mở mô-đun Alpha-i để truy cập A20B-2101-0787?
Tụ điện DC bus của mô-đun Alpha-i duy trì điện áp nguy hiểm sau khi ngắt nguồn điện lưới. Đợi khoảng thời gian phóng điện được chỉ định trong hướng dẫn bảo trì FANUC Alpha-i — thường được biểu thị bằng đèn LED báo sạc tắt — hoặc đo bằng vôn kế DC đã hiệu chỉnh để xác nhận bus ở dưới ngưỡng an toàn trước khi mở vỏ mô-đun. Không bao giờ bỏ qua bước này ngay cả khi mô-đun đã tắt nguồn trong vài phút.
Câu hỏi 5: A20B-2101-0787 có dành riêng cho các ứng dụng gia công CNC hay cũng được sử dụng trong các hệ thống truyền động robot không?
Dòng A20B-2101 phục vụ cả hệ thống truyền động máy công cụ CNC và ứng dụng truyền động servo robot FANUC, vì kiến trúc phần cứng ổ đĩa được chia sẻ trên các dòng sản phẩm này. Việc triển khai cụ thể của A20B-2101-0787 phụ thuộc vào hệ thống máy chủ nơi nó được cài đặt. Xác nhận loại hệ thống máy chủ — bộ điều khiển CNC hoặc rô-bốt — từ tài liệu của mô-đun truyền động trước khi tìm nguồn thay thế.
