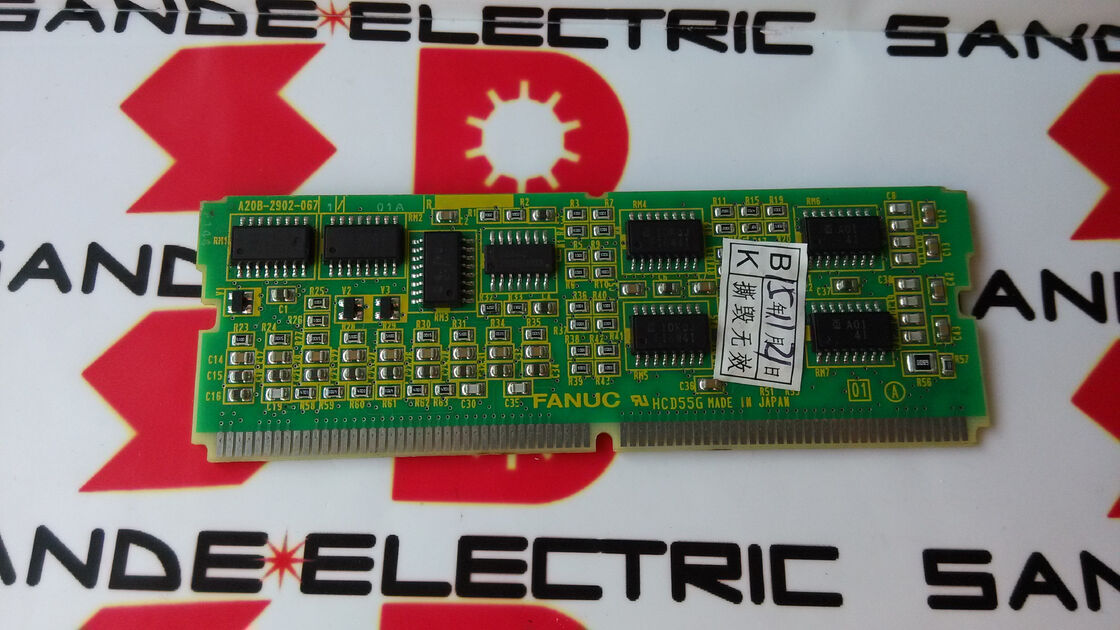

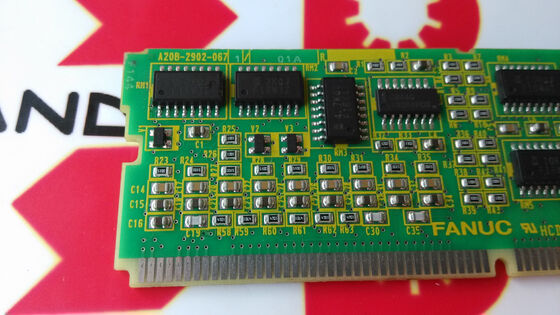

Fanuc A20B-2902-0671 Thẻ trục A2OB-29O2-O671 Mới trong bao bì

A20B-2902-0671 | Mô-đun PCB FANUC Beta iSVSP - Bộ khuếch đại servo/trục chính tích hợp dòng Beta i/Bảng mạch bên trong trình cắm thêm

Beta iSVSP — Ổ đĩa đa năng nhỏ gọn

FANUC Beta iSVSP là bộ khuếch đại tích hợp nhỏ gọn kết hợp ba chức năng truyền động trong một vỏ duy nhất:

Bộ nguồn DC Bus (PSU):Chuyển đổi nguồn điện xoay chiều thành điện áp bus DC để cấp nguồn cho các giai đoạn đầu ra servo và trục chính — chức năng mà nếu không sẽ yêu cầu một PSM (Mô-đun cung cấp điện) riêng biệt trong tủ Alpha-i đầy đủ.

Điều khiển trục servo (SV):Điều khiển mô tơ servo trên một hoặc nhiều trục máy, thực hiện các vòng điều khiển hiện tại và giao tiếp FSSB cho chuyển động trục được điều khiển theo vị trí.

Điều khiển trục chính (SP):Điều khiển động cơ trục chính của máy để điều chỉnh tốc độ, định hướng và các chức năng tốc độ bề mặt không đổi.

Việc tích hợp cả ba vào bộ phận βiSVSP (Beta i SVSP) được thiết kế cho các máy công cụ CNC nhỏ có không gian tủ bị hạn chế — các trung tâm tiện 2 trục hoặc 3 trục đơn giản và các trung tâm gia công nhỏ nơi tủ mô-đun riêng biệt của Alpha-i sẽ quá khổ. Bộ SVSP chiếm thể tích tủ ít hơn đáng kể so với tổ hợp PSM + SVM + SPM riêng biệt.

Thông tin sản phẩm chính

Mô-đun PCB - Thành phần bên trong của Đơn vị SVSP

Trong vỏ bộ khuếch đại Beta iSVSP, một số PCB phối hợp với nhau để thực hiện các chức năng ổ đĩa tích hợp. A20B-2902-0671 là một trong những mô-đun PCB bên trong này — một bo mạch phụ cắm thêm cung cấp chức năng mạch cụ thể trong ngăn xếp thiết bị điện tử của SVSP.

Sê-ri A20B-2902, như được thảo luận ở phần khác trong loạt bài này, bao gồm nhiều loại bo mạch phụ plug-in — từ mô-đun bộ nhớ đến mô-đun điều khiển servo đến mô-đun điều khiển trục xoay. A20B-2902-0671 được kết hợp cụ thể với ứng dụng Beta iSVSP, cung cấp bất kỳ chức năng mạch nào mà SVSP yêu cầu ở vị trí mô-đun này.

Khi mô-đun PCB này bị lỗi, chức năng mà nó cung cấp bên trong Beta iSVSP bị xâm phạm — có thể biểu hiện dưới dạng cảnh báo đơn vị SVSP hoàn chỉnh, lỗi chức năng truyền động cụ thể (trục servo, trục xoay hoặc nguồn điện) hoặc hành vi lỗi không liên tục tương quan với trạng thái hoạt động của mô-đun này.

Dòng Beta i — Nền tảng truyền động kinh tế của FANUC

Dòng Beta i (dòng βi) là dòng sản phẩm dẫn động tiết kiệm của FANUC, được định vị dưới dòng Alpha-i cả về khả năng và giá thành. Trong khi Alpha-i hỗ trợ các chức năng trợ động và trục xoay hiệu suất cao trên phạm vi công suất rộng thì Beta i nhắm đến:

Máy công cụ nhỏ:Máy tiện CNC có 2 hoặc 3 trục, trung tâm gia công nhỏ và máy đào tạo có đường bao hiệu suất của Alpha-i vượt xa những gì ứng dụng yêu cầu.

Cài đặt tối ưu hóa chi phí:Khi chi phí cho mỗi ổ đĩa là quan trọng và các yêu cầu về chu trình của máy phù hợp với phạm vi khả năng của Beta i.

Tủ bị hạn chế về không gian:Thiết kế tích hợp của biến thể SVSP giúp giảm diện tích tủ so với cấu hình Alpha-i ba mô-đun.

A20B-2902-0671 là một phần của nền tảng này — cung cấp mô-đun mạch bên trong giúp Beta iSVSP cung cấp các chức năng kết hợp servo, trục chính và nguồn điện.

Kịch bản ứng dụng

Lỗi đơn vị Beta iSVSP:Một trung tâm tiện CNC nhỏ sử dụng bộ truyền động Beta iSVSP phát triển cảnh báo ngăn cản hoạt động bình thường. Chẩn đoán xác định mô-đun A20B-2902-0671 là thành phần bên trong bị lỗi. Việc thay thế mô-đun này trong bộ SVSP sẽ khôi phục hoạt động biến tần bình thường.

Bảo trì đơn vị SVSP:Trong quá trình bảo trì theo lịch trình trên thiết bị Beta iSVSP, mô-đun A20B-2902-0671 được thay thế như một phần của quá trình làm mới cấp bo mạch — đặt lại tuổi thọ sử dụng của mô-đun này trong ứng dụng sản xuất có chu kỳ hoạt động cao.

Câu hỏi thường gặp

Câu hỏi 1: A20B-2902-0671 có cần được thay thế bằng thiết bị Beta iSVSP hoàn chỉnh hay có thể thay thế mô-đun này riêng lẻ không?

A20B-2902-0671 là một mô-đun plug-in riêng lẻ trong thiết bị SVSP — không phải là thiết bị hoàn chỉnh. Nếu chẩn đoán lỗi xác nhận mô-đun cụ thể này là điểm lỗi thì chỉ thay thế A20B-2902-0671 là hành động sửa chữa chính xác và tiết kiệm chi phí. Việc thay thế toàn bộ thiết bị SVSP chỉ cần thiết khi nhiều bộ phận bên trong bị hỏng hoặc khi bản thân vỏ SVSP bị hỏng.

Câu hỏi 2: Chức năng ổ đĩa nào có thể bị ảnh hưởng khi A20B-2902-0671 bị lỗi?

Các chức năng ổ đĩa cụ thể bị ảnh hưởng tùy thuộc vào vai trò mạch của A20B-2902-0671 trong kiến ​​trúc Beta iSVSP. Lỗi mô-đun có thể ảnh hưởng đến chức năng điều khiển trục servo, điều khiển trục xoay hoặc chức năng điều chỉnh nguồn điện — hoặc cả ba chức năng này cùng một lúc nếu mô-đun cung cấp một nguồn tài nguyên chung được chia sẻ trên tất cả các chức năng. Mã cảnh báo được hiển thị bởi đơn vị SVSP sẽ thu hẹp chức năng nào bị xâm phạm.

Câu hỏi 3: A20B-2902-0671 có tương thích với tất cả xếp hạng mô hình Beta iSVSP không?

Beta iSVSP có sẵn ở nhiều mức xếp hạng hiện tại (ví dụ: SVSP 20/20, 20/40, v.v.) và các biến thể điện áp đầu vào. Việc A20B-2902-0671 phổ biến trên nhiều xếp hạng hay dành riêng cho một xếp hạng tùy thuộc vào thiết kế PCB bên trong của SVSP. Xác nhận từ danh sách phụ tùng của thiết bị SVSP cụ thể — có thể nhận dạng từ bảng tên của mô-đun và Hướng dẫn bảo trì dòng FANUC Beta i — trước khi đặt hàng.

Câu hỏi 4: Những biện pháp phòng ngừa an toàn nào được áp dụng trước khi truy cập A20B-2902-0671 bên trong Beta iSVSP?

Beta iSVSP chứa một dãy tụ điện bus DC tích hợp. Mặc dù có kích thước nhỏ gọn nhưng các tụ điện vẫn giữ được điện áp nguy hiểm sau khi ngắt nguồn điện xoay chiều. Hướng dẫn bảo trì dòng FANUC Beta i chỉ định thời gian chờ xả cần thiết cho kiểu SVSP cụ thể trước bất kỳ quyền truy cập nội bộ nào. Quan sát đèn LED chỉ báo sạc và xác minh mức phóng điện bằng vôn kế DC đã hiệu chuẩn trước khi xử lý các mô-đun bên trong.

Câu hỏi 5: Sự khác biệt giữa thiết bị Beta iSVSP và thiết bị Beta iSV (chỉ dành cho servo) là gì?

Bộ Beta iSV (Servo) chỉ cung cấp khả năng điều khiển trục servo — nó lấy nguồn điện bus DC từ một nguồn điện riêng và không bao gồm các chức năng trục xoay hoặc nguồn điện tích hợp. Beta iSVSP (Servo/Spindle/Power) bổ sung thêm điều khiển trục xoay tích hợp và nguồn điện bus DC tích hợp để tạo ra bộ phận tất cả trong một nhỏ gọn. A20B-2902-0671 dành riêng cho biến thể SVSP — nó không phải là mô-đun từ các đơn vị chỉ dành cho SV.
