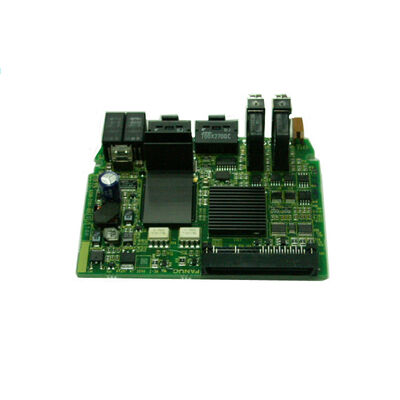

Mới trong bao bì gốc A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500∙ FANUC A20B-2101 Series Drive PCB ∙ CNC và hệ thống điều khiển tự động / Nhật Bản sản xuất

Dòng A20B-2101 A Comprehensive Drive PCB Family

Dòng A20B-2101 bao gồm một trong những gia đình PCB đa dạng về chức năng nhất của FANUCvà robot servo drive trên nhiều thế hệ và gia đình sản phẩm.

Dòng bao gồm một phạm vi số lượng rộng, với mỗi nhóm số bộ phận phục vụ vai trò phần cứng ổ đĩa riêng biệt được xác nhận trong suốt phiên họp này:

Beta-i SVM1 bảng điều khiển và năng lượng (005x?? 009x):Bao gồm A20B-2101-0050/0051 (PCB điều khiển Beta-i SVM1 cho 4i/20i/40i và 80i/40HVi) và A20B-2101-0090/0091 (PCB công suất cho các biến thể 4A và 20A SVM1).

Beta iSVSP bảng điều khiển tích hợp (001x ¢ 002x):Bao gồm A20B-2101-0012 (βiSVPM2 servo/spindle drive board) và A20B-2101-0022/0025 (PCB điện hai trục và ba trục cho loạt A06B-6134 Beta SVSP).

Các bảng điều khiển trục và servo (035x):Bao gồm bảng lớp A20B-2101-0350 để điều khiển bộ khuếch đại trục trong các ứng dụng ổ đĩa và robot.

Các bảng điện (039x):Bao gồm A20B-2101-0390/0391/0392/0393 gia đình xác nhận là Alpha-i PSM bảng nguồn điện năng lượng cao với màn hình LED 7 phân đoạn và bộ lọc tiếng ồn.

Các bảng điện (063x068x084x):Bao gồm A20B-2101-0631 (bảng điện), A20B-2101-0681 (bảng điện), và A20B-2101-0840 (bảng kết nối điện) được xác nhận trong phiên họp này.

A20B-2101-0500 chiếm phạm vi 05xx giữa các bảng điện được xác nhận (039x) và các bảng điện được xác nhận (063x),một vị trí trong loạt bao gồm các bảng phục vụ giao diện truyền động cụ thể hoặc chức năng phân phối năng lượng trong hệ thống Alpha/Beta servo và ổ trục.

Thông tin chính về sản phẩm

Động PCB trong kiến trúc A20B-2101

A20B-2101 ổ đĩa PCB phục vụ các lớp khác nhau trong ngăn cứng mô-đun ổ đĩa, tùy thuộc vào chức năng bảng cụ thể:

Bảng lớp điều khiển:Các bảng này xử lý tín hiệu lệnh kỹ thuật số, quản lý giao diện truyền thông và tạo ra các lệnh ổ cổng cho các bóng bán dẫn điện.

Các tấm lớp điện (bảng dây dẫn / tấm điện):Chúng mang các đường dẫn đầu ra động cơ dòng điện cao, kết nối bus DC và phần cứng cảm biến dòng. Chúng hoạt động ở mức điện áp bus.

Các bảng giao diện và phân phối (bảng kết nối điện):Những đường dây cung cấp điện và tín hiệu giữa nhiều bảng trong một tập hợp ổ đĩa, cung cấp xương sống điện cho các cấu hình ổ đĩa đa bảng.

A20B-2101-0500 phục vụ một trong những vai trò chức năng này trong mô-đun truyền động cụ thể mà nó thuộc về với chức năng chính xác của nó được xác nhận từ tài liệu phụ tùng của mô-đun được cài đặt.

Các kịch bản ứng dụng

lỗi PCB mô-đun ổ đĩa:Một FANUC CNC hoặc hệ thống ổ tự động phát triển một lỗi được truy xuất đến bảng A20B-2101-0500. Bảng được xác định từ nhãn số bộ phận của nó. Thay thế khôi phục chức năng ổ đĩa.

Sản phẩm dự phòng:Một cơ sở dịch vụ duy trì A20B-2101-0500 như là một dự trữ dự phòng cho các hệ thống truyền động mà nó phục vụ.

Câu hỏi thường gặp

Q1: Làm thế nào tôi xác nhận A20B-2101-0500 là bảng chính xác cho mô-đun ổ đĩa của tôi?

Đọc số bộ phận từ nhãn bảng bên trong mô-đun ổ đĩa cụ thể.Giao chiếu chéo với danh sách các bộ phận thay thế của mô-đun truyền động trong hướng dẫn bảo trì FANUC áp dụng để xác nhận vai trò chức năng của bảng.

Q2: A20B-2101-0500 phục vụ các ứng dụng khuếch đại servo hoặc khuếch đại spindle?

Dòng A20B-2101 phục vụ cả các ứng dụng ổ servo và trục. Các bảng xác nhận trong cùng một loạt bao gồm ổ servo Beta-i SVM1 (005x?? 009x), ổ tích hợp SVSP (001x?? 002x),Các nguồn điện PSM (039x)A20B-2101-0500 ở vị trí 05xx phục vụ ứng dụng ổ đĩa cụ thể được xác nhận từ tài liệu mô-đun chủ.

Câu 3: Việc thay thế A20B-2101-0500 có ảnh hưởng đến các thông số servo hoặc spindle không?

Không. Các thông số ổ đĩa nằm trong bộ nhớ thông số chính của CNC. Thay thế A20B-2101-0500 không ảnh hưởng đến bất kỳ giá trị thông số servo hoặc trục được lưu trữ.Sau khi lắp đặt bộ phận thay thế và khôi phục năng lượng, ổ đĩa tái thiết lập liên lạc với CNC và hoạt động theo các thông số hiện có.

Q4: Điều gì an toàn xả áp dụng trước khi truy cập A20B-2101-0500?

Các mô-đun ổ đĩa chứa tụ bus DC giữ điện áp nguy hiểm sau khi loại bỏ nguồn điện.Thực hiện theo thủ tục chờ xả theo hướng dẫn bảo trì FANUC và xác minh xả bằng một voltmeter được hiệu chỉnh trước khi mở bất kỳ nắp mô-đun truyền động nào.
