| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-1000-0140/08B |

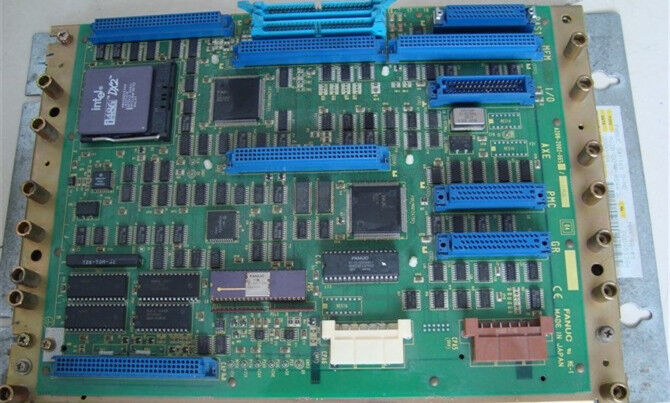

Một bảng điều khiển chính chiếm vị trí cao nhất trong hệ thống phân cấp lệnh trong hệ thống của nó. Nó khởi tạo các chu trình giao tiếp, điều phối các bảng và mô-đun cấp dưới, phân xử việc truy cập bus và thực thi chương trình điều khiển cấp cao mà tất cả các phần tử khác phục vụ.
A16B-1000-0140/08B hoạt động như Bộ điều khiển RC chính trong hệ thống FANUC hiện hành của nó. Vai trò "chính" có nghĩa là bảng này tạo ra các lệnh - nó không chờ lệnh từ bảng khác. Khi hệ thống bật nguồn, bo mạch này sẽ khởi tạo môi trường điều khiển, hiển thị các mô-đun cấp dưới và bắt đầu chu trình điều khiển. Tất cả hoạt động của hệ thống đều bắt nguồn từ việc thực thi chương trình của bo mạch chủ này.
| tham số | Giá trị |
|---|---|
| Chức năng | Bậc thầy điều khiển RC |
| Ôn tập | /08B |
| Kích thước | 140 × 100 × 40mm (W×H×D) |
| Cân nặng | 2,44 kg |
| Tối thiểu. Nhiệt độ hoạt động | −40°C |
| Đầu nối | Giá đỡ cassette 50 chân |
| Loạt | A16B-1000 |
Đầu nối gắn băng cassette 50 chân là giao diện chính của bo mạch với hệ thống mà nó điều khiển. "Giá đỡ băng cassette" mô tả cách bố trí đầu nối trong đó bo mạch được lắp vào khe băng cassette hoặc giá đỡ - đầu nối 50 chân gắn với bảng nối đa năng khi bo mạch được đẩy vào vị trí. Kiểu lắp này:
Lỗi bộ điều khiển hệ thống:Hệ thống do FANUC điều khiển sử dụng bo mạch chủ A16B-1000-0140 sẽ phát triển cảnh báo của bộ điều khiển chính. Tất cả các chức năng được kiểm soát đều bị ức chế. Sau khi xác nhận rằng các bo mạch phụ và bộ cấp nguồn vẫn hoạt động bình thường, A16B-1000-0140/08B được xác định là có lỗi. Thay thế bảng khôi phục khả năng kiểm soát hệ thống.
Thay thế lắp đặt ngoài trời:Một hệ thống FANUC được lắp đặt trong một khu vực ngoài trời ở khu vực có khí hậu phía bắc gặp phải sự cố bộ điều khiển sau thời kỳ cực lạnh. Sản phẩm thay thế A16B-1000-0140/08B cung cấp cùng mức vận hành tối thiểu −40°C cần thiết cho môi trường lắp đặt.
Câu hỏi 1: "RC Control Master" có ý nghĩa gì đối với A16B-1000-0140?
"RC" trong ngữ cảnh FANUC A16B-1000 đề cập đến chỉ định vai trò điều khiển cụ thể cho bo mạch này — nó hoạt động như bộ điều khiển chính trong robot FANUC hoặc hệ thống điều khiển chuyển động trong loạt sản phẩm này. Bộ điều khiển chính là bo mạch chạy chương trình điều khiển cấp cao nhất và điều phối toàn bộ hệ thống. Xác nhận loại hệ thống chính xác từ tài liệu của thiết bị được lắp đặt để xác minh A16B-1000-0140/08B có phải là bo mạch chính hiện hành hay không.
Câu hỏi 2: A16B-1000-0140/08B có thể thay thế phiên bản cũ hơn như /04A không?
Trong hầu hết các trường hợp, các phiên bản sau của bo mạch FANUC đều tương thích ngược — /08B có thể thay thế /04A mà không cần thay đổi cấu hình hệ thống. Tuy nhiên, khả năng tương thích phụ thuộc vào phiên bản phần mềm hệ thống được cài đặt. Một số phiên bản phần mềm hệ thống FANUC yêu cầu sửa đổi bo mạch ở mức tối thiểu. Tham khảo hướng dẫn kết nối của hệ thống hoặc liên hệ với bộ phận hỗ trợ kỹ thuật của FANUC để xác nhận khả năng tương thích /08B trong hệ thống trước đây đã sử dụng bản sửa đổi trước đó.
Câu hỏi 3: Dữ liệu nào được lưu trữ trên bo mạch chủ A16B-1000-0140/08B?
Bo mạch chính thường lưu trữ chương trình điều khiển và cấu hình hệ thống trong bộ nhớ cố định (EEPROM hoặc flash). Khi bật nguồn hệ thống, chương trình được lưu trữ này sẽ khởi tạo và điều khiển hệ thống. Việc các tham số hoặc dữ liệu chương trình có được giữ lại trong quá trình thay thế bo mạch hay không tùy thuộc vào việc bộ nhớ nằm trên chính bo mạch chủ hay trong các mô-đun bộ nhớ riêng biệt. Xác nhận từ tài liệu hệ thống các thành phần dữ liệu nào nằm trên bo mạch chính trước khi thay thế và sắp xếp sao lưu tương ứng.
Câu 4: Ý nghĩa của trọng lượng 2,44 kg đối với tấm ván này là gì?
Với trọng lượng 2,44 kg, A16B-1000-0140/08B là một tổ hợp PCB nặng hơn đáng kể so với các thẻ tùy chọn CNC thông thường (thường dưới 0,5 kg). Trọng lượng cao hơn này phản ánh các thành phần bổ sung và có khả năng là chất nền vật lý lớn hơn. Thông số độ sâu 40mm cũng cho biết cấu hình chiều cao thành phần quan trọng trên bo mạch. Xử lý bo mạch bằng cả hai tay trong quá trình lắp đặt để tránh làm cong PCB dưới sức nặng của chính nó trong quá trình lắp vào.
Câu hỏi 5: Bản sửa đổi /08B có thay đổi giao diện I/O hoặc giao tiếp của bo mạch không?
Những thay đổi sửa đổi trong dòng bo mạch FANUC thường liên quan đến cập nhật thành phần, chỉnh sửa bố cục hoặc sửa đổi chương trình cơ sở mà không thay đổi giao diện giao tiếp hoặc I/O chức năng. A16B-1000-0140/08B sử dụng cùng giao diện gắn băng cassette 50 chân như các phiên bản trước đó. Trừ khi ghi chú thay đổi sửa đổi cụ thể (có sẵn trong tài liệu dịch vụ FANUC) cho biết thay đổi về trình kết nối hoặc giao thức, /08B có giao diện tương thích về mặt chức năng với cài đặt trước đó.
