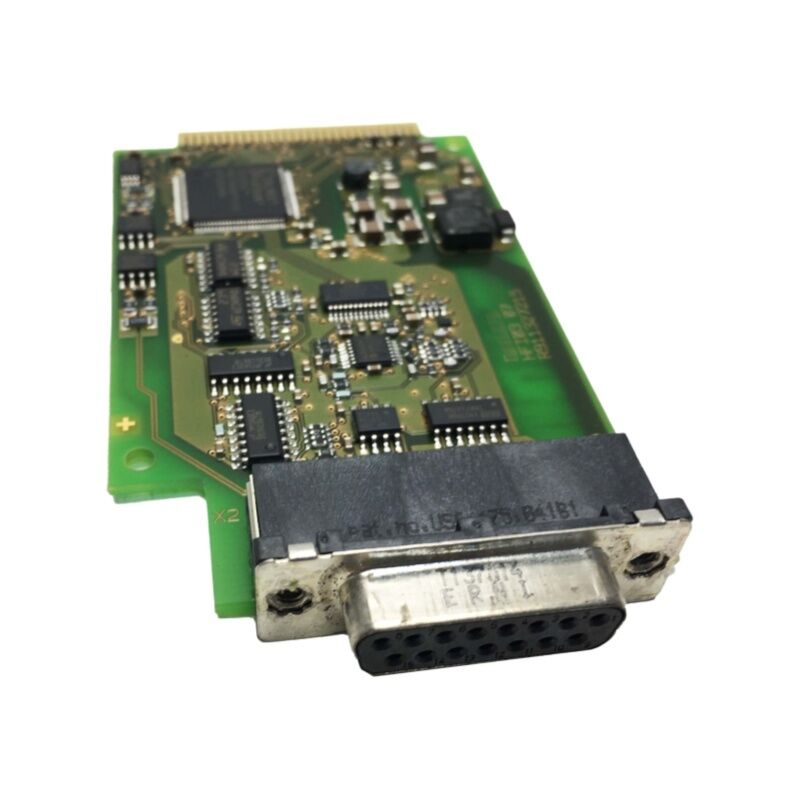

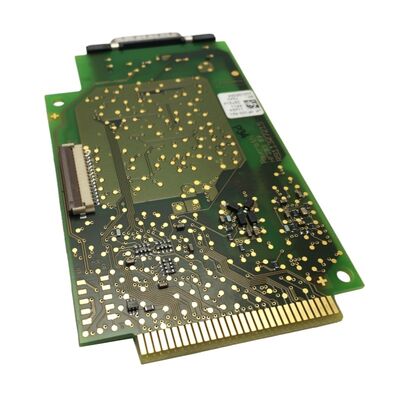

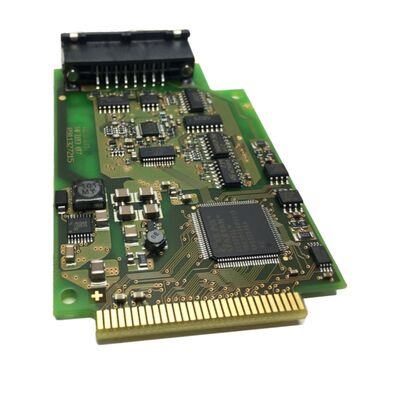

Rexroth HFI003 R911327215 Servo Encoder bảng mạch
Rexroth Servo Shaft Card Encoder Circuit Board HFI003 07R911327215
Hội đồng quản trị nhỏ có trách nhiệm lớn
Trong một hệ thống động cơ Rexroth, bảng mạch mã hóa phục vụ như là trí thông minh của động cơ.Rexroth HFI003(Số vật liệu)R911327215) là PCB giao diện bộ mã hóa được gắn trên đầu trục của động cơ, kết nối cảm biến phản hồi vàIndraDrive servo driveKhi bảng này thất bại, ổ đĩa không thể xác định động cơ, không thể đọc dữ liệu vị trí hợp lệ, và sẽ không hoạt động.
Không giống như các bộ mã hóa xoay đơn giản, kiến trúc bảng mã hóa của Rexroth lưu trữ các thông số động cơ quan trọng trực tiếp trên PCB bao gồm chỉ định mô hình, dữ liệu cuộn, dòng điện định lượng,và các giá trị hiệu chuẩn cụ thể của bộ mã hóa. IndraDrive đọc tất cả những điều này tự động khi bật lên thông qua truyền thông hàng loạt. Đây là lý do tại sao trao đổi trong một bộ mã hóa chung sẽ không hoạt động, và tại sao các số phần bảng cụ thể quan trọng:firmware trên ổ đĩa mong đợi một thiết bị được nhận ra, và chỉ có đúng bảng mã hóa Rexroth cung cấp đúng dữ liệu bắt tay.
Thông số kỹ thuật của thành phần
| Parameter |
Chi tiết |
| Số phần |
HFI003 |
| Số vật liệu |
R911327215 / 07R911327215 |
| Nhà sản xuất |
Bạch tuộc (Indramat) |
| Loại thành phần |
Bảng mạch bộ mã hóa trục phụ / giao diện PCB bộ mã hóa |
| Chức năng |
Phản hồi vị trí và tốc độ, lưu trữ tham số động cơ |
| Hệ thống tương thích |
Các ổ servo dòng Rexroth IndraDrive |
| Vị trí gắn |
Cuối trục sau của servo motor |
| Truyền thông |
Giao diện mã hóa hàng loạt với bộ điều khiển IndraDrive |
| Dữ liệu được lưu trữ |
Định dạng động cơ, loại mã hóa, giá trị hiệu chuẩn, tham số cuộn |
Nguyên nhân và triệu chứng thường gặp của sự thất bại
PCB mã hóa trên động cơ Rexroth servo hoạt động trong môi trường đòi hỏi. gắn trực tiếp vào lắp ráp trục động cơ, chúng tiếp xúc với nhiệt từ cơ thể động cơ, rung động từ hệ thống truyền động,và khả năng ô nhiễm từ sương mù chất làm mát hoặc bụi xayTheo thời gian, tụ điện bị suy giảm, các khớp hàn bị nứt do chu kỳ nhiệt, và các thành phần cảm biến quang học mất toàn vẹn tín hiệu.
Các triệu chứng phổ biến khi HFI003 bắt đầu thất bại:
- F8022 / F2001 báo động lỗi mã hóatrên màn hình IndraDrive
- Động cơ phát hiện loại động cơ không chính xác hoặc không được nhận ra khi khởi động
- Phản hồi vị trí bất thường gây ra săn bắn hoặc trôi dạt ở tốc độ thấp
- Động cơ khởi động chính xác nhưng khởi động trên lỗi mã hóa dưới tải
- Hoàn toàn mất liên lạc động cơ ∆ ổ đĩa cho thấy không có động cơ phát hiện
Bất kỳ điều kiện nào trong số này chỉ ra bảng mã hóa là thành phần chính để đánh giá.nhưng lỗi bảng là nguyên nhân gốc phổ biến nhất một khi cáp đã được loại trừ.
Các cân nhắc về lưu trữ tham số động cơ
Một khía cạnh quan trọng của thiết kế bộ mã hóa của Rexroth thường thách thức các nhóm bảo trì là bộ nhớ dữ liệu động cơ được nhúng trong bảng mã hóa.Khi thay thế tấm này bằng một đơn vị mới hoặc được tân trang, bộ thay thế phải chứa dữ liệu tham số chính xác cho động cơ cụ thể của bạn.Một bảng vật lý giống hệt nhau từ một động cơ khác nhau sẽ làm cho ổ đĩa đọc sai loại động cơ, dữ liệu chuyển đổi sai, và lỗi có thể xuất hiện như các vấn đề ổ đĩa hơn là các vấn đề mã hóa.
Các nhà cung cấp có uy tín của bảng HFI003 hoặc cung cấp các đơn vị được lập trình sẵn cho loại động cơ của bạn hoặc xác nhận rằng đơn vị đã được xác minh trên một thiết bị thử nghiệm IndraDrive tương thích.xác nhận rằng dữ liệu mã hóa đã được xác nhận so với các thông số kỹ thuật biển tên của động cơ.
Ứng dụng và hệ thống ổ đĩa tương thích
Các bảng mã hóa HFI003 được sử dụng trên nhiều gia đình động cơ Rexroth servo hoạt động trênIndraDrivecác bộ điều khiển, bao gồm các gia đình ổ đĩa HCS01, HCS02 và HCS03.
- Máy công cụ CNC và trục trục trục- Trạm quay, trạm gia công, máy nghiền
- Máy in và chế biến giấy¢ Các ứng dụng kiểm soát căng và đăng ký
- Dòng đóng gói và đổ đầy¢định vị đa trục đồng bộ cho sản xuất công suất cao
- Máy đúc phun nhựa¥clamp và ổ axis phun
- Tự động hóa lắp ráp¢ Các tế bào robot và hệ thống cổng chạy nền tảng IndraDrive
Việc mua sắm và kiểm tra chất lượng
HFI003 thường không có sẵn thông qua các kênh phân phối công nghiệp tiêu chuẩn trên hầu hết các thị trường. Nó được cung cấp thông qua mạng lưới dịch vụ Rexroth, các cơ sở sửa chữa động cơ servo đủ điều kiện,hoặc thị trường phụ tùng công nghiệp dư thừa. Khi mua từ thị trường dư thừa, hội đồng quản trị nênđược thử nghiệm trên một hệ thống IndraDrive hoạt độngMột bảng mà hoạt động mà không có lỗi trong điều kiện không tải vẫn có thể thất bại dưới áp lực nhiệt và điện của hoạt động động cơ thực sự.
Những câu hỏi quan trọng để hỏi bất kỳ nhà cung cấp nào:
- Các bảng đã được chạy thử nghiệm trên một bộ điều khiển IndraDrive phù hợp?
- Dữ liệu mã hóa trên bảng có phù hợp với một loại động cơ được biết không?
- Bảo hành nào được cung cấp và dưới điều kiện nào?
Câu hỏi thường gặp
Q1: HFI003 R911327215 có thể được sử dụng với bất kỳ động cơ servo Rexroth nào, hoặc nó cụ thể theo mô hình?
A: Bảng vật lý có thể phù hợp với nhiều biến thể động cơ, nhưngDữ liệu mã hóa được lập trình trên PCB là cụ thể cho động cơ. IndraDrive đọc danh tính động cơ, loại bộ mã hóa và các giá trị tham số trực tiếp từ bảng này khi khởi động.Sử dụng một bảng với dữ liệu không chính xác sẽ dẫn đến xác định sai động cơ và có khả năng lỗi ổ đĩaLuôn đảm bảo dữ liệu được lập trình của bảng phù hợp với biển tên của động cơ trước khi lắp đặt.
Q2: Mã lỗi nào trên IndraDrive thường cho thấy lỗi bảng mã hóa?
A: Các mã báo động phổ biến nhất chỉ ra các vấn đề bảng mã hóa bao gồmF8022 (những tín hiệu mã hóa không chính xác),F2001 (lỗi liên lạc), và lỗi khởi động khi ổ đĩa báo cáo một loại động cơ không được nhận ra hoặc không chính xác.luôn luôn kiểm tra cáp và đầu nối bộ mã hóa ô nhiễm hoặc thiệt hại vật lý ở đầu cáp chiếm một phần đáng kể các lỗi liên quan đến bộ mã hóa.
Q3: Có thể sửa chữa bảng HFI003 thay vì thay thế nó không?
A: sửa chữa cấp thành phần là có thể cho kỹ thuật viên điện tử có kinh nghiệm với thiết bị thử nghiệm phù hợp. điểm thất bại phổ biến bao gồm các thành phần cảm biến quang học, tụ,và vết nứt hàn trên PCBTuy nhiên, ngay cả một bảng sửa chữa thành công phải đượcđược xác minh lại trên hệ thống Rexroth IndraDriveđể xác nhận chức năng truyền thông hàng loạt và dữ liệu động cơ là chính xác.
Câu 4: Thay thế bảng HFI003 có yêu cầu thay đổi phần mềm hoặc tham số trên IndraDrive không?
A: Nếu bảng thay thế chứa dữ liệu tham số động cơ chính xác và phù hợp, IndraDrive sẽ tự động nhận ra động cơ khi khởi động mà không cần nhập tham số thủ công.Nếu ổ đĩa hiển thị cảnh báo thay đổi loại động cơ (mã C), điều này thường có nghĩa là dữ liệu của bảng mới khác với những gì đã được lưu trữ trước đó trong ổ đĩa, điều này cần phải được giải quyết trước khi ổ đĩa hoạt động bình thường.
Q5: HFI003 nằm ở đâu trên servo motor?
A: Các bảng mạch bộ mã hóa được gắn trênkết thúc không động cơ (NDE) của động cơ¢cái phía sau của động cơ đối diện với trục đầu ra. Nó nằm bên trong vỏ nhà mã hóa, được gắn trực tiếp với hoặc tích hợp với bộ cảm biến phản hồi.Truy cập nó đòi hỏi phải loại bỏ vỏ bộ mã hóa ở phía sau của động cơ, được đảm bảo bởi một số lượng nhỏ các vật cố định.
