Bảng mạch mã hóa thẻ trục servo HFI03 Rexroth HFI03 07R911327215

Bảng mạch mã hóa thẻ trục servo Rexroth HFI003 07R911327215

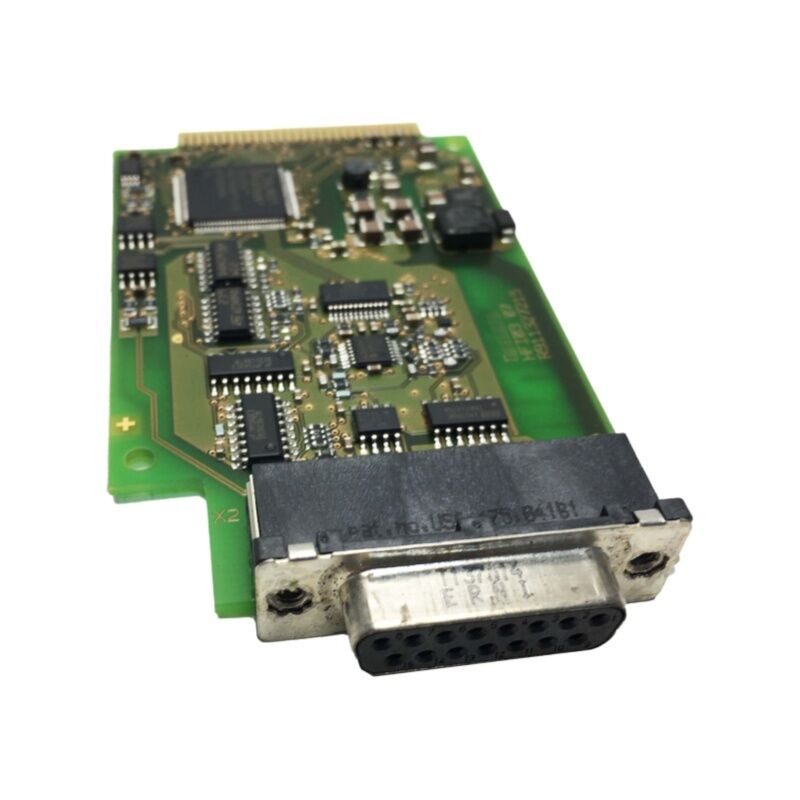

Trong hệ thống động cơ servo Rexroth, bảng mạch mã hóa đóng vai trò là trí thông minh của động cơ. Bảng này không chỉ chuyển tiếp các xung vị trí; nó lưu trữ danh tính của động cơ. cácRexroth HFI03(Số vật liệuR911327215) là giao diện bộ mã hóa PCB được gắn ở đầu trục của động cơ, bắc cầu cho cảm biến phản hồi vàỔ đĩa servo IndraDrive. Khi bảng này bị lỗi, biến tần không thể nhận dạng động cơ, không thể đọc dữ liệu vị trí hợp lệ và sẽ không hoạt động.

Không giống như các bộ mã hóa quay đơn giản, kiến ​​trúc bảng mã hóa của Rexroth lưu trữ các thông số động cơ quan trọng trực tiếp trên PCB—bao gồm chỉ định kiểu máy, dữ liệu cuộn dây, dòng điện định mức và các giá trị hiệu chuẩn dành riêng cho bộ mã hóa. IndraDrive tự động đọc tất cả những điều này khi bật nguồn thông qua giao tiếp nối tiếp. Đây là lý do tại sao việc hoán đổi trong một bộ mã hóa chung sẽ không hoạt động và tại sao số bộ phận cụ thể của bo mạch lại quan trọng: chương trình cơ sở trên ổ đĩa yêu cầu một thiết bị được nhận dạng và chỉ bảng mã hóa Rexroth chính xác mới mang lại quá trình bắt tay dữ liệu phù hợp.

PCB bộ mã hóa trên động cơ servo Rexroth hoạt động trong môi trường đòi hỏi khắt khe. Được gắn trực tiếp vào vỏ trục động cơ, chúng tiếp xúc với nhiệt từ thân động cơ, độ rung từ hệ thống truyền động và khả năng bị nhiễm bẩn từ sương mù chất làm mát hoặc bụi mài. Theo thời gian, các tụ điện bị suy giảm, các mối hàn bị nứt do chu kỳ nhiệt và các bộ phận cảm biến quang học mất đi tính toàn vẹn của tín hiệu.

Các triệu chứng thường gặp khi HFI003 bắt đầu hỏng:

Bất kỳ điều kiện nào trong số này đều chỉ ra bảng mã hóa là thành phần chính cần đánh giá. Cáp bộ mã hóa, đầu nối và định tuyến cáp cũng phải được kiểm tra trước khi kết luận lỗi bo mạch, nhưng lỗi bo mạch là nguyên nhân gốc rễ phổ biến nhất sau khi đã loại trừ khả năng đi cáp.

Một khía cạnh quan trọng trong thiết kế bộ mã hóa của Rexroth thường thách thức các nhóm bảo trì là bộ nhớ dữ liệu động cơ được nhúng trong bảng mã hóa. Khi thay thế bo mạch này bằng một bộ phận mới hoặc đã được tân trang lại, bộ phận thay thế phải chứa dữ liệu thông số chính xác cho động cơ cụ thể của bạn. Một bo mạch giống hệt về mặt vật lý từ một động cơ khác sẽ khiến biến tần đọc sai loại động cơ—dẫn đến giới hạn dòng điện không chính xác, dữ liệu giao hoán sai và các lỗi có thể xuất hiện dưới dạng sự cố ổ đĩa thay vì sự cố bộ mã hóa.

Các nhà cung cấp bảng HFI003 có uy tín sẽ cung cấp các bộ phận được lập trình sẵn cho loại động cơ của bạn hoặc xác nhận rằng bộ phận này đã được xác minh trên giàn thử nghiệm IndraDrive tương thích. Trước khi mua, hãy xác nhận rằng dữ liệu bộ mã hóa đã được xác thực theo thông số kỹ thuật trên bảng tên động cơ của bạn.

Bảng mã hóa HFI003 được sử dụng trên nhiều dòng động cơ servo Rexroth được vận hành trênIndraDrivebộ điều khiển, bao gồm các họ ổ đĩa HCS01, HCS02 và HCS03. Các hệ thống truyền động này được triển khai rộng rãi ở:

HFI03 thường không có sẵn thông qua các kênh phân phối công nghiệp tiêu chuẩn ở hầu hết các thị trường—nó được cung cấp thông qua mạng lưới dịch vụ Rexroth, các cơ sở sửa chữa động cơ servo đủ tiêu chuẩn hoặc thị trường linh kiện công nghiệp dư thừa. Khi mua từ thị trường thặng dư, hội đồng quản trị nênđã thử nghiệm trên hệ thống IndraDrive trực tiếp, không chỉ được kiểm tra bằng mắt. Một bo mạch bật nguồn mà không gặp lỗi trong điều kiện không tải vẫn có thể bị hỏng do áp lực nhiệt và điện khi vận hành động cơ thực.

Các câu hỏi chính cần hỏi bất kỳ nhà cung cấp nào:
