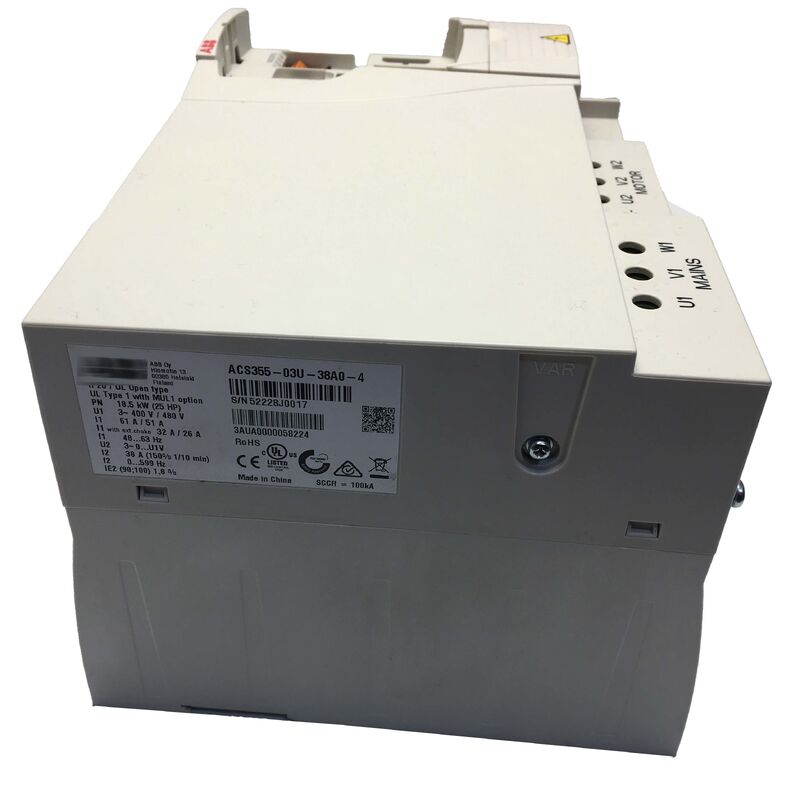

ACS355-03U-38A0-4 Bộ chuyển đổi tần số ABB gốc mới ACS35503U38A04

ACS355-03U-38A0-4 được đánh giá là 25HP / 38A trong cấu hình Heavy Duty (150% quá tải trong 1 phút).cùng một phần cứng có thể hỗ trợ một số lượng công suất liên tục cao hơn một chútĐối với các ứng dụng có yêu cầu quá tải chu kỳ cao như máy vận chuyển với khởi động thường xuyên dưới tải tỷ lệ HD 150% xác nhận tính phù hợp của ổ đĩa.

ACS355-03U-38A0-4 được vận chuyển với bộ lọc EMC bên trong bị ngắt kết nối. Đối với sự tuân thủ đánh dấu CE trong môi trường yêu cầu giới hạn phát thải dẫn (EN 61800-3 hạng C2 hoặc C3),Bộ lọc EMC phải được kết nối thông qua liên kết bộ lọc EMC nội bộ. Đây là một kết nối vít đơn giản bên trong ổ đĩa ‡ tham khảo hướng dẫn phần cứng ACS355 cho điểm kết nối cụ thể.

ACS355 hỗ trợ một loạt các giao thức fieldbus thông qua các mô-đun plug-in.và những người khác tất cả thông qua khe cắm tùy chọn của ổ đĩaMã adapter cụ thể được thêm vào số phần cơ bản (ví dụ: +K454 cho PROFIBUS, +K475 cho Ethernet / IP + Modbus TCP + PROFINET).

ACS355 bao gồm nhiều macro ứng dụng: ABB Standard (công việc VFD mục đích chung), tay / tự động (chuyển điều khiển cục bộ / từ xa),Kiểm soát PID (phản hồi quá trình với bộ điều khiển PID tích hợp)Các macro này cấu hình trước các thông số của ổ đĩa cho chế độ điều khiển cụ thể reducing commissioning time from hours to minutes for standard applications.

Giới hạn chiều dài cáp phụ thuộc vào loại cáp động cơ, cài đặt tần số chuyển đổi của ổ đĩa và liệu có sử dụng lò phản ứng đầu ra hoặc bộ lọc du /dt hay không.Đối với các cáp động cơ được bảo vệ tiêu chuẩn mà không có bộ lọc bổ sung, ABB chỉ định chiều dài cáp tối đa trong hướng dẫn phần cứng ACS355 Cáp dài hơn hoặc chuyển đổi tần số cao có thể yêu cầu một lò phản ứng đầu ra để hạn chế căng thẳng du/dt trên cách điện động cơ.
