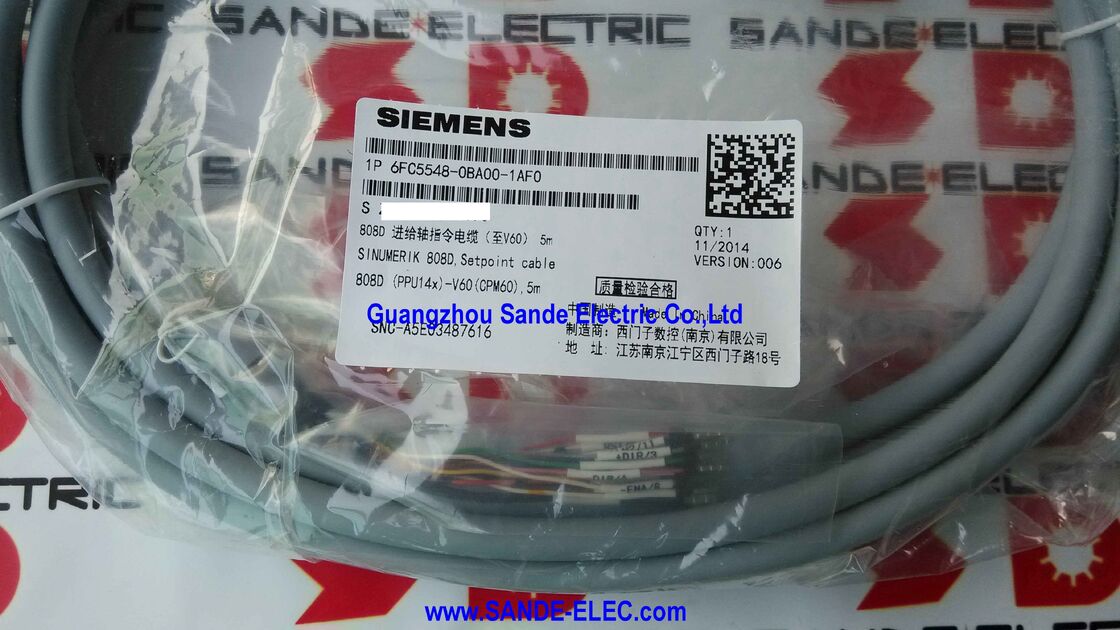

SETPOINT CABLE 6FC5548-0BA00-1AF0 6FC5 548-0BA00-1AF0

6FC5548-0BA00-1AF0. Siemens SINUMERIK 808D Setpoint Cable 5m / PPU14X đến CPM60 / SINAMICS V60 Feed Axis / MOTION-CONNECT

Cáp thiết lập điểm trục cấp cho SINUMERIK 808D và SINAMICS V60

6FC5548-0BA00-1AF0 là cáp thiết lập trục cấp 5 mét kết nối SINUMERIK 808D PPU14X (Đơn vị xử lý bảng điều khiển, biến thể 14x) với SINAMICS V60 CPM60.1 Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiển Ứng dụng điều khiểnCáp này tạo thành liên kết lệnh và phản hồi giữa bộ não CNC 808D và ổ servo V60, cho phép kiểm soát vị trí vòng kín của trục xoắn, mài và mài.

Giao diện PPU14X-CPM60.1 là kết nối phần cứng cơ bản trong mọi máy công cụ SINUMERIK 808D được xây dựng xung quanh nền tảng servo SINAMICS V60 không có giao tiếp lệnh giữa CNC và ổ đĩa.

Thông tin chính về sản phẩm

SINUMERIK 808D Kiến trúc máy công cụ

6FC5548-0BA00-1AF0 chiếm một vị trí được xác định trong kết nối hệ thống 808D:

Cấu hình máy quay:Một máy quay CNC hai trục đòi hỏi hai cáp thiết lập điểm (một cáp cho mỗi trục X và Z) cộng với cáp thiết lập điểm trục. Mỗi 6FC5548-0BA00-1AF0 kết nối một đầu ra trục PPU14X với một mô-đun ổ CPM60.1.

Cấu hình máy xay:Máy xay CNC ba trục đòi hỏi ba cáp đặt điểm (X, Y, Z) cộng với kết nối trục. Mỗi cáp kết nối độc lập trục của nó.

Kiến trúc tích hợp của 808D ¢ PPU duy nhất, V60 CPM60.1 riêng lẻ trên mỗi trục, cáp thiết lập điểm MOTION-CONNECT ¢ được thiết kế để dễ dàng đưa vào sử dụng:mỗi cáp được kết thúc trước cho kết nối phích trực tiếp giữa các thành phần PPU và V60 phù hợp.

Ứng dụng

Máy quay SINUMERIK 808D:Máy quay CNC sử dụng động cơ SINAMICS V60 cho trục X (cross-slide) và Z (carriage) ‡ mỗi trục đòi hỏi một cáp điểm thiết lập 6FC5548-0BA00-1AF0.

Máy xay SINUMERIK 808D:Trung tâm gia công CNC với trục X, Y, Z được điều khiển bởi SINAMICS V60 sử dụng cùng một loại cáp cho mỗi trục.

Sản xuất máy CNC OEM:Các nhà sản xuất máy công cụ xây dựng các máy mới SINUMERIK 808D ️ cáp thiết lập là một thành phần BOM tiêu chuẩn cho mọi máy có bộ điều khiển PPU14X.

Bảo trì hệ thống truyền động 808D:Các dây cáp đặt điểm thay thế cho các máy SINUMERIK 808D đã lắp đặt khi dây cáp gốc phát triển lỗi hoặc bị hư hại trong quá trình bảo trì.

Câu hỏi thường gặp

Q1: Một máy công cụ SINUMERIK 808D cần bao nhiêu cáp 6FC5548-0BA00-1AF0?

Mỗi cáp kết nối một đầu ra trục PPU14X với một mô-đun truyền động SINAMICS V60 CPM60.1.Điểm thiết lập trục (6FC5548-0BA05) là một cáp riêng biệt được đặt thêm nếu máy có ổ trục CNC.

Q2: Điều gì sẽ xảy ra với điều khiển vị trí trục nếu cáp thiết lập điểm 6FC5548-0BA00-1AF0 bị hỏng?

Một cáp setpoint thất bại phá vỡ đường dẫn lệnh tốc độ giữa PPU và ổ đĩa V60.Trục bị ảnh hưởng mất kiểm soát tốc độ ¢ SINUMERIK 808D tạo ra một báo động lỗi truyền thông ổ đĩa cho trục đó, và trục sẽ không phản ứng với các lệnh vị trí. Máy sẽ bắt đầu một sự dừng an toàn (chợ giúp cho phép loại bỏ trên tất cả các trục) để ngăn chặn chuyển động không kiểm soát được.

Q3: Có phải 6FC5548-0BA00-1AF0 tương thích với SINAMICS V70 hoặc chỉ V60?

Dòng 6FC5548-0BA00 được chỉ định cho SINAMICS V60 CPM60.1 dòng gia đình ổ trục cấp 808D ban đầu.SINAMICS V70 (hệ thống truyền động kế thừa được sử dụng với SINUMERIK 808D ADVANCED) sử dụng một loại cáp thiết lập khác (6FC5548-0BA20 series). Xác nhận nền tảng ổ đĩa được cài đặt trước khi đặt hàng cáp thay thế.

Q4: Những biện pháp phòng ngừa nào áp dụng khi thay thế 6FC5548-0BA00-1AF0 trên máy hoạt động?

Các ổ 808D PPU và V60 phải được tắt điện hoàn toàn trước khi ngắt hoặc kết nối lại các cáp thiết lập.Các kết nối giao diện mang cả điện áp tín hiệu và điện logic kết nối hoặc ngắt kết nối dưới nguồn có thể làm hỏng mạch giao diện trục của PPU hoặc giai đoạn đầu vào của V60. Điện hệ thống xuống, cho phép tụ xả, sau đó trao đổi cáp trước khi bật lại và xác minh chức năng trục.
