| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6FC5548-0BA05-1AF0 |

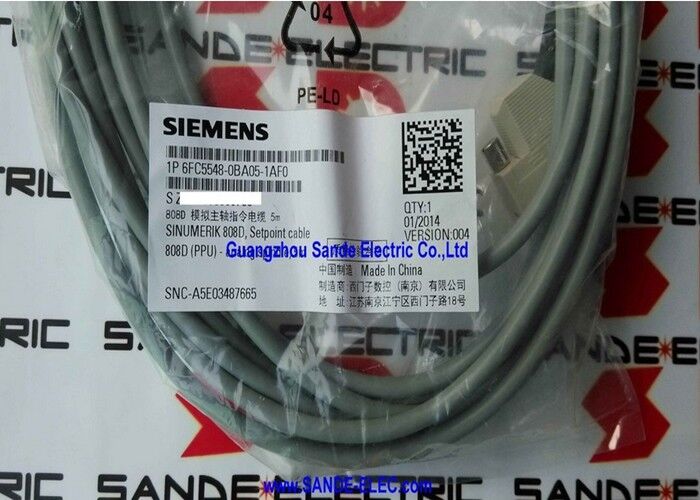

6FC5548-0BA05-1AF0 là cáp điểm đặt trục chính dài 5 mét cho hệ thống CNC SINUMERIK 808D — cáp được kết thúc trước kết nối giao diện đầu ra trục chính tương tự của PPU (Bộ xử lý bảng điều khiển) với bộ truyền động trục chính. Cáp này mang các tín hiệu điều khiển và tham chiếu vận tốc tương tự ra lệnh cho bộ truyền động trục chính, khiến nó trở thành một thành phần thiết yếu của vòng điều khiển tốc độ trục chính trong mỗi lần lắp đặt máy công cụ SINUMERIK 808D.
Ký hiệu loại cáp "BA05" xác định đây là biến thể kết nối trục xoay - khác với cáp điểm đặt trục cấp dữ liệu (BA00) kết nối với bộ truyền động SINAMICS V60 cho các vị trí trục được điều khiển.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | 6FC5548-0BA05-1AF0 |
| Chiều dài | 5m |
| Hệ thống | SINUMERIK 808D |
| Sự liên quan | Trục xoay tương tự PPU → ổ trục chính |
| Ổ đĩa tương thích | Bộ biến tần Siemens / ổ đĩa của bên thứ ba có đầu vào analog |
| Loạt | KẾT NỐI CHUYỂN ĐỘNG cho 808D |
Cáp điểm đặt trục xoay kết nối giao diện trục xoay tương tự của SINUMERIK 808D PPU với đầu vào lệnh tương tự của bộ truyền động trục xoay:
Điểm đặt vận tốc tương tự ±10V:PPU CNC tạo ra điện áp tương tự ±10V tỷ lệ thuận với tốc độ trục chính được lệnh - điện áp dương để quay thuận, điện áp âm để quay ngược. Đây là tín hiệu điều khiển tốc độ chính tới bộ biến đổi trục chính.
Kích hoạt và chạy tín hiệu:Tín hiệu kỹ thuật số từ CNC đến ổ đĩa - kích hoạt trục xoay (cho phép ổ đĩa hoạt động), lệnh hướng (theo chiều kim đồng hồ/ngược chiều kim đồng hồ) và các tín hiệu điều khiển khác phối hợp trạng thái trục xoay CNC với trạng thái bộ khuếch đại ổ đĩa.
Trạng thái biến tần và tín hiệu lỗi:Trả lại các tín hiệu từ bộ truyền động trục chính đến PPU - bộ truyền động sẵn sàng, lỗi bộ truyền động và các tín hiệu đạt tốc độ mà CNC giám sát để xác nhận vận hành trục chính chính xác và kích hoạt cảnh báo về lỗi bộ truyền động.
Trung tâm tiện CNC (máy tiện):Máy tiện CNC được trang bị SINUMERIK 808D với các trục chính được điều khiển bằng bộ chuyển đổi trục chính - cáp điểm đặt cung cấp lệnh tốc độ từ PPU quay 808D đến bộ truyền động trục chính.
Máy phay CNC:Máy phay đứng và phay ngang với PPU phay SINUMERIK 808D điều khiển động cơ trục chính thông qua bộ biến tần.
Cải tiến máy công cụ:Các máy công cụ hiện có với bộ truyền động trục chính chức năng được trang bị thêm bộ điều khiển CNC SINUMERIK 808D — giao diện trục chính tương tự và cáp này duy trì khả năng tương thích với đầu vào lệnh tương tự của bộ truyền động trục chính ban đầu.
Đào tạo máy CNC:Các trung tâm giáo dục và dạy nghề sử dụng SINUMERIK 808D làm máy CNC đào tạo - điển hình là các máy tiện hoặc phay đơn giản có đủ giao diện trục chính tương tự.
Câu hỏi 1: Sự khác biệt giữa cáp trục chính BA05 và cáp trục cấp liệu BA00 dành cho SINUMERIK 808D là gì?
6FC5548-0BA05 kết nối giao diện trục xoay tương tự của PPU với bộ truyền động trục chính có đầu vào tương tự (điểm đặt tốc độ ±10V). 6FC5548-0BA00 kết nối PPU với mô-đun nguồn được điều khiển SINAMICS V60 CPM60.1 cho trục cấp liệu servo. Cả hai đều là cáp điểm đặt cho cùng một hệ thống 808D nhưng phục vụ các loại ổ đĩa khác nhau và các kết nối vật lý khác nhau trên PPU.
Câu hỏi 2: 6FC5548-0BA05-1AF0 có thể được sử dụng với bất kỳ thương hiệu biến tần nào không, hay chỉ Siemens?
Cáp được thiết kế cho bất kỳ biến tần hoặc biến tần nào có đầu vào tham chiếu tốc độ tương tự ±10V tiêu chuẩn — một tiêu chuẩn chung của ngành. Bộ biến tần của Siemens (MICROMASTER, SINAMICS G) và bộ biến tần của bên thứ ba của bất kỳ nhà sản xuất nào đều chấp nhận tiêu chuẩn đầu vào này. Xác nhận rằng bộ truyền động trục chính mục tiêu chấp nhận đầu vào analog ±10V và xác minh tính tương thích của đầu nối/thiết bị đầu cuối từ tài liệu nối dây của bộ truyền động.
Câu hỏi 3: Cáp điểm đặt trục xoay mang theo những tín hiệu nào ngoài tham chiếu vận tốc ±10V?
Ngoài tham chiếu tốc độ tương tự ±10V, cáp điểm đặt trục xoay mang tín hiệu kích hoạt và hướng kỹ thuật số (từ PPU đến biến tần) và tín hiệu phản hồi bao gồm biến tần sẵn sàng, trạng thái lỗi và đầu ra đạt tốc độ (từ biến tần đến PPU). Việc phân bổ tín hiệu chính xác được xác định trong sổ tay kết nối SINUMERIK 808D - luôn xác minh hệ thống dây điện giao diện của bộ truyền động trục xoay dựa trên tài liệu 808D để phân bổ tín hiệu chính xác tại khối đầu cực của bộ truyền động.
Câu hỏi 4: Cáp có được nối sẵn ở cả hai đầu để lắp đặt SINUMERIK 808D không?
Đầu PPU của 6FC5548-0BA05 được kết thúc trước bằng đầu nối kết nối trực tiếp với ổ cắm giao diện trục chính của 808D PPU - cài đặt trình cắm trực tiếp. Đầu truyền động trục chính kết thúc bằng đầu nối thích hợp hoặc dây dẫn bay để kết nối với các đầu cuối I/O analog và kỹ thuật số của biến tần. Xác nhận định dạng kết thúc của đầu ổ đĩa từ tài liệu sản phẩm trước khi cài đặt.
