Cáp động cơ servo
>
|
| Nguồn gốc | Slovakia |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |

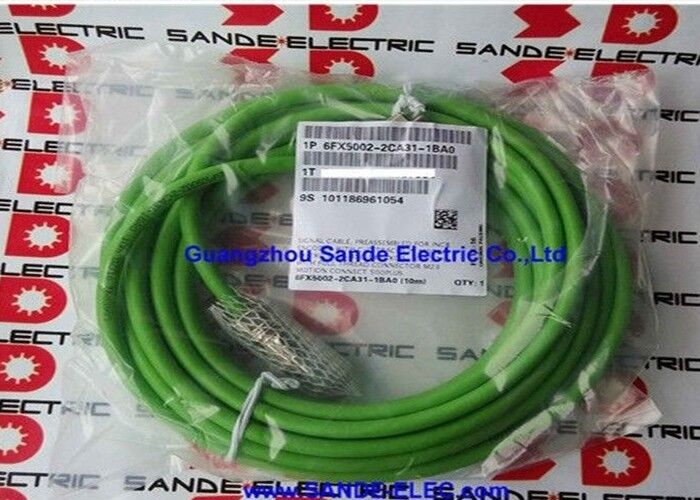

| Số mô hình | 6FX5002-2CA31-1BA0 |
6FX5002-2CA31-1BA0 mang một sự kết hợp cụ thể của các tín hiệu phản hồi bộ mã hóa: tín hiệu điện áp hình sin (1Vpp) cho các rãnh vị trí gia tăng chính cộng với tín hiệu chuyển mạch C/D từ các lớp rãnh bổ sung của bộ mã hóa động cơ. Cáp này là Đường cơ bản MOTION-CONNECT 500 tương đương với 6FX8002-2CA31 — mang các loại tín hiệu giống hệt nhau trong cấu trúc cáp cài đặt tĩnh (không động).
Trong danh mục cáp bộ mã hóa servo của Siemens, ký hiệu "tín hiệu điện áp" xác định loại đầu ra của bộ mã hóa là dạng tương tự hình sin (thường là 1V đỉnh-đỉnh) — khác với các bộ mã hóa "tín hiệu hiện tại" (sóng vuông HTL/TTL) sử dụng các loại cáp khác nhau. Bộ mã hóa tín hiệu điện áp có khả năng chống nhiễu cao hơn và khả năng nội suy lớn hơn ở tần số tín hiệu cao hơn so với bộ mã hóa TTL.
| tham số | Giá trị |
|---|---|
| Chiều dài | 10m |
| Dây dẫn | 3×(2×0,14mm²) C + 4×0,14 + 2×0,5 + 4×0,22 |
| Đường kính ngoài | 9,9mm |
| Đầu nối | Ren đầy đủ M23 + Sub-D 25 chân |
| Loạt | KẾT NỐI CHUYỂN ĐỘNG 500 |
| Tiêu chuẩn | UL/CSA, DESINA |
| Nhóm cáp | MC/HP — Cáp GMC |
| Loại bộ mã hóa | Tín hiệu điện áp + rãnh C/D |
Cả hai đều mang các loại tín hiệu giống hệt nhau - bộ mã hóa tăng dần tín hiệu điện áp với các rãnh C/D, có cùng cấu hình dây dẫn và đầu nối. Sự khác biệt nằm ở cấu tạo và ứng dụng của cáp:
6FX5002-2CA31 (cáp này):MOTION-CONNECT 500 Basic Line — lắp đặt tĩnh hoặc chuyển động chậm, đường cáp đi qua dài tới 5 mét. Lựa chọn hiệu quả về chi phí cho định tuyến cố định.
6FX8002-2CA31:MOTION-CONNECT 800PLUS Dynamic Line — dịch vụ ray cáp liên tục với khoảng cách truyền lên tới 50 mét, vỏ ngoài PUR, tăng cường khả năng chịu dầu. Cần thiết cho các ứng dụng theo dõi cáp động.
Trục servo SINAMICS S120 - định tuyến cáp tĩnh:Các trung tâm gia công CNC, trung tâm tiện và máy mài có các tuyến cáp cố định giữa tủ truyền động và động cơ — trong đó Dòng cơ bản MOTION-CONNECT 500 là sự lựa chọn phù hợp và tiết kiệm chi phí.
Định vị servo có độ chính xác cao:Trục servo sử dụng bộ mã hóa tín hiệu điện áp 1Vpp để có độ phân giải vị trí chính xác — tín hiệu hình sin cho phép nội suy cao trong mỗi chu kỳ bộ mã hóa.
Trang bị thêm máy công cụ CNC:Cáp phản hồi bộ mã hóa thay thế dành cho các máy đang được sửa chữa hoặc nâng cấp hệ thống truyền động — trong đó việc định tuyến cài đặt cố định không yêu cầu khả năng theo dõi cáp Dynamic Line.
Bộ truyền động tự động hóa công nghiệp:Hệ thống định vị servo dựa trên SINAMICS trong máy móc tự động với định tuyến cáp cố định giữa các vị trí lắp tủ và động cơ.
Câu hỏi 1: Sự khác biệt giữa 6FX5002-2CA31 (tín hiệu điện áp) và 6FX5002-2EQ10 (bộ mã hóa tuyệt đối) là gì?
6FX5002-2CA31 mang tín hiệu bộ mã hóa gia tăng hình sin tương tự (1Vpp) với các rãnh chuyển mạch C/D — được sử dụng với bộ mã hóa gia tăng quang học hoặc từ tính tạo ra đầu ra hình sin. 6FX5002-2EQ10 mang tín hiệu bộ mã hóa tuyệt đối EnDat — được sử dụng với bộ mã hóa tuyệt đối kỹ thuật số truyền dữ liệu vị trí một cách nối tiếp. Loại bộ mã hóa được lắp đặt của động cơ sẽ xác định loại cáp nào được yêu cầu.
Câu hỏi 2: Cáp rãnh C/D khác với cáp bộ mã hóa gia tăng tiêu chuẩn không có rãnh C/D như thế nào?
Cáp tăng dần tiêu chuẩn (ví dụ: 6FX5002-2CA12) chỉ mang tín hiệu hình sin ABR — dành cho động cơ trong đó giao hoán được xử lý bằng cảm biến Hall riêng biệt hoặc biến tần thực hiện quy trình tìm cực khi khởi động. 6FX5002-2CA31 với các rãnh C/D bổ sung nhóm dây dẫn 4×0,22mm² cho các kênh chuyển mạch hình sin C và D — dành cho các động cơ trong đó cụm bộ mã hóa tích hợp cả thông tin về vị trí gia tăng và chuyển mạch trong một thiết bị. Điều này giúp loại bỏ trình tự tìm cực khởi động.
Câu hỏi 3: Có thể sử dụng 6FX5002-2CA31-1BA0 trong đường cáp nếu hành trình trục dưới 5 mét không?
Có — MOTION-CONNECT 500 được xếp hạng để sử dụng cho rãnh cáp với khoảng cách di chuyển lên tới 5 mét theo thông số kỹ thuật MOTION-CONNECT. Đối với hành trình trục trong giới hạn này, 6FX5002-2CA31-1BA0 có thể được lắp đặt trong rãnh cáp. Đối với hành trình trục vượt quá 5 mét, cần có biến thể Đường động 6FX8002-2CA31.
Câu hỏi 4: Tại sao 6FX5002-2CA31-1BA0 có đường kính 9,9mm trong khi cáp bộ phân giải (6FX5002-2CF02) là 9,2mm?
6FX5002-2CA31 mang 16 dây dẫn (bao gồm dây dẫn C/D 4×0,22 mm) và 12 dây dẫn trong cáp phân giải. Bó dây dẫn bổ sung làm tăng tiết diện cáp và đường kính ngoài. Phải tính đến chênh lệch 0,7 mm (9,9 so với 9,2 mm) trong tính toán lấp đầy khay cáp và thông số kỹ thuật về chiều rộng rãnh cáp khi định tuyến cả hai loại trong cùng một kênh.
