Cáp tín hiệu 6FX5002-2EQ10-1BA0 6FX5 002-2EQ10-1BA0 6FX5OO2-2EQ1O-1BAO

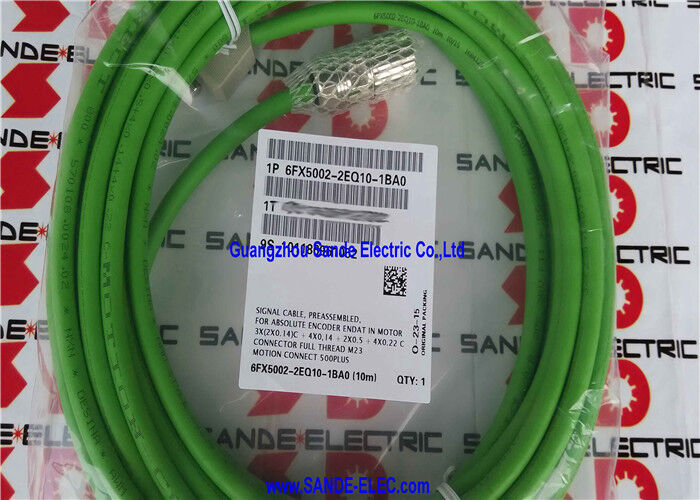

6FX5002-2EQ10-1BA0. Siemens Absolute Encoder Signal Cable 10m / 30V / M23 + Sub-D / MOTION-CONNECT 500 / MC / HP GMC / SINAMICS

Cáp mã hóa tuyệt đối chiều dài tiêu chuẩn cho hệ thống servo SINAMICS

6FX5002-2EQ10-1BA0 là cáp tín hiệu mã hóa tuyệt đối 10 mét được lắp ráp sẵn từ dòng MOTION-CONNECT 500 của Siemens độ dài được sử dụng rộng rãi nhất trong loại cáp này,bao gồm hầu hết các khoảng cách chạy dây cáp từ thùng truyền động tiêu chuẩn đến động cơ trong các ứng dụng servo công nghiệpChiều dài 10m phù hợp với các máy công cụ CNC điển hình và các thiết bị tự động hóa công nghiệp, nơi các tủ ổ đĩa được đặt ở khoảng cách tách tiêu chuẩn từ trục máy.

Được liệt kê trong gia đình sản phẩm MC / HP - Cables GMC (Motion Control / High Performance, General Motion Control) của Siemens,6FX5002-2EQ10-1BA0 là cáp bộ mã hóa được chỉ định cho SINAMICS S120 và các hệ thống truyền động liên quan sử dụng các động cơ SIMOTICS servo được trang bị bộ mã hóa tuyệt đối trong các cấu hình định tuyến cáp tĩnh.

Các thông số kỹ thuật chính

MC/HP GMC Family Motion Control Cable

"MC / HP - Cáp GMC" xác định 6FX5002-2EQ10-1BA0 trong gia đình sản phẩm cáp điều khiển chuyển động / hiệu suất cao của Siemens cho General Motion Control:

MC/HP:Bộ điều khiển chuyển động / Hiệu suất cao ️ loại cáp cho bộ mã hóa hệ thống ổ đĩa SINAMICS và cáp tín hiệu.

GMC (General Motion Control):Các bộ phận cáp bao gồm SINAMICS S120, S110 và các nền tảng điều khiển chuyển động liên quan, bao gồm cả cáp điện và tín hiệu cho toàn bộ hệ thống cáp động cơ truyền động SINAMICS.

Ứng dụng

Phản hồi vị trí trục trực tiếp SINAMICS S120:Trung tâm gia công CNC, trung tâm quay và máy nghiền sử dụng SINAMICS S120 với động cơ mã hóa tuyệt đối SIMOTICS vị trí trục không tự động trực tiếp khi khởi động.

Môi trường sản xuất máy công cụ CNC:Các cơ sở CNC sản xuất nơi loại bỏ các chu kỳ định vị trục khởi động làm giảm thời gian máy không sản xuất mỗi trục với phản hồi mã hóa tuyệt đối tránh hành trình tham chiếu của nó ở mỗi chu kỳ điện.

Định vị máy chủ tự động hóa công nghiệp:SINAMICS điều khiển vị trí servo trong lắp ráp tự động, xử lý vật liệu,và tự động hóa chính xác, nơi duy trì vị trí tuyệt đối thông qua các sự kiện tắt điện đơn giản hóa quản lý trạng thái bộ điều khiển.

Máy dụng cụ sau:Thay thế cáp bộ mã hóa tuyệt đối trong các máy đang trải qua nâng cấp hệ thống ổ đĩa hoặc bộ mã hóa SINAMICS

Câu hỏi thường gặp

Q1: Tại sao cáp mã hóa 6FX5002-2EQ10 có nhiều dây dẫn hơn cáp giải quyết?

Một resolver (3 cặp tín hiệu + nguồn = 8 dây dẫn) là một thiết bị tương tự chỉ yêu cầu các kênh kích thích và sinus / cosine.Một bộ mã hóa tuyệt đối với giao diện EnDat là một thiết bị kỹ thuật số giao tiếp theo giao thức hàng loạt , dữ liệu, và cho phép cặp tín hiệu cùng với các đường dẫn tương tự độ phân giải cao và nguồn cung cấp bộ mã hóa.dẫn đến thiết kế 16 dây dẫn của cáp EQ10 so với. 12 dây dẫn trong các cáp mã hóa đơn giản hơn.

Q2: Làm thế nào 10m (6FX5002-2EQ10-1BA0) và 15m (6FX5002-2EQ10-1BF0) khác nhau trong ứng dụng?

Cả hai dây cáp đều giống nhau về thông số kỹ thuật, đường kính, đầu nối và tuân thủ tiêu chuẩn.15m cho các tuyến đường từ 10m đến 15mSử dụng cáp 15m khi 10m là đủ tạo ra cáp dư thừa phải được quản lý trong cài đặt.

Q3: Chiều dài cáp tối đa cho phản hồi bộ mã hóa EnDat trong hệ thống SINAMICS là bao nhiêu?

Tài liệu SINAMICS S120 SMC20 xác định chiều dài cáp bộ mã hóa tối đa cho các bộ mã hóa tuyệt đối EnDat.sự chậm trễ của đường truyền và dung lượng cáp ảnh hưởng đến biên thời gianSiemens xác định chiều dài cáp tối đa để đảm bảo truyền dữ liệu đáng tin cậy. Cả hai biến thể 10m và 15m đều nằm trong các thông số kỹ thuật chiều dài tối đa điển hình;xác nhận cho tốc độ đồng hồ EnDat cụ thể từ tài liệu SMC20.

Q4: Có phải 6FX5002-2EQ10-1BA0 tương thích với các bộ mã hóa tuyệt đối SSI cũng như EnDat?

Cấu trúc cáp 6FX5002-2EQ10 (số dây dẫn, tấm chắn và đầu nối) được thiết kế cho giao diện mã hóa tuyệt đối (EnDat) đặc biệt cho các động cơ SIMOTICS có mã hóa tuyệt đối tích hợp.Các bộ mã hóa SSI sử dụng một giao thức giao diện khác nhau và có thể có các chỉ định pin khác nhauĐối với các kết nối mã hóa SSI, xác nhận từ tài liệu giao diện của mã hóa cụ thể loại cáp MOTION-CONNECT áp dụng.
