| Nguồn gốc | Slovakia |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6FX5002-2EQ10-1BF0 |

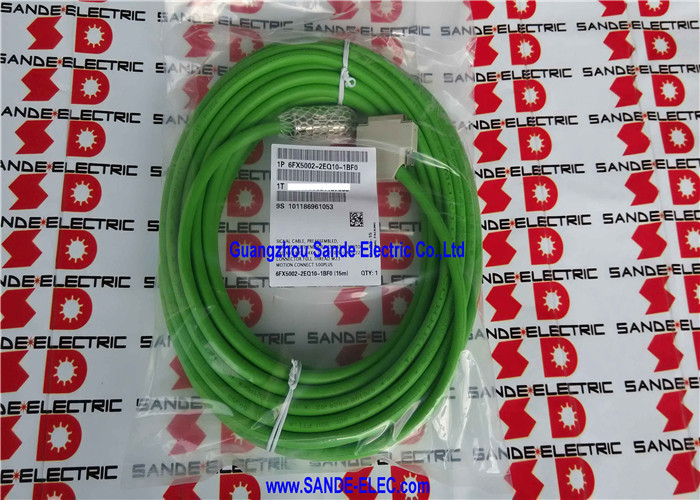

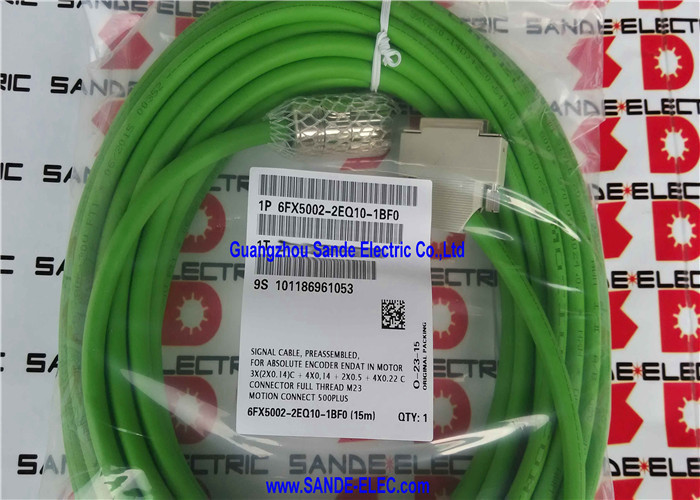

6FX5002-2EQ10-1BF0 là cáp tín hiệu được lắp ráp sẵn dài 15 mét từ Đường dây cơ bản MOTION-CONNECT 500 của Siemens - cáp lắp đặt cố định để kết nối bộ mã hóa tuyệt đối được tích hợp trong động cơ servo SIMOTICS với giao diện đầu vào bộ mã hóa của ổ đĩa SINAMICS. Chiều dài 15m phục vụ cho việc lắp đặt ổ đĩa ở khoảng cách trung bình trong đó mô tơ servo được đặt cách tủ ổ đĩa khoảng 12–15 mét thông qua định tuyến cáp cố định.
Ký hiệu MOTION-CONNECT 500 định nghĩa đây là cáp Đường cơ bản — được thiết kế để lắp đặt tĩnh (cố định) hoặc chủ yếu là cố định, không dành cho dịch vụ theo dõi cáp liên tục. Cáp MOTION-CONNECT 500 là lựa chọn tiết kiệm chi phí cho việc lắp đặt servo trong đó tuyến cáp không bị uốn cong nhiều lần.
| tham số | Giá trị |
|---|---|
| Chiều dài | 15m |
| Dây dẫn | 3×(2×0,14mm²) C + 4×0,14 + 2×0,5 + 4×0,23 |
| Đường kính ngoài | 9,9mm |
| Đánh giá điện áp | 30V |
| Đầu nối | Ren đầy đủ M23 + Sub-D 25 chân |
| Loạt | KẾT NỐI CHUYỂN ĐỘNG 500 |
| Tiêu chuẩn | UL/CSA, DESINA |
Bộ mã hóa tuyệt đối được tích hợp trong động cơ cung cấp thông tin vị trí đầy đủ - góc trục trong một vòng quay đối với loại một vòng quay, cộng với số vòng quay tích lũy đối với phiên bản nhiều vòng quay. Không giống như bộ mã hóa gia tăng đếm xung từ dấu tham chiếu, bộ mã hóa tuyệt đối giữ lại dữ liệu vị trí ngay cả sau khi mất điện.
Cáp 6FX5002-2EQ10 phục vụEnDatgiao diện - Giao thức bộ mã hóa nối tiếp tốc độ cao được Siemens áp dụng dành cho bộ mã hóa tuyệt đối được tích hợp vào động cơ servo SIMOTICS:
Kênh truyền thông nối tiếp (cặp 3×2×0,14mm2):Giao thức EnDat truyền dữ liệu vị trí tuyệt đối hai chiều trên các cặp tín hiệu vi sai — ổ đĩa gửi xung đồng hồ và lệnh, bộ mã hóa phản hồi bằng dữ liệu vị trí và thông tin chẩn đoán.
Dây dẫn phụ (4×0,14mm2):Các tín hiệu bổ sung và đường truyền thông dành riêng cho ổ đĩa để nhận dạng bộ mã hóa, đọc chẩn đoán và theo dõi nhiệt.
Dây dẫn nguồn (2×0,5mm²):Nguồn điện cho bộ mã hóa điện tử bên trong động cơ — bộ mã hóa yêu cầu 5V DC ở dòng điện thấp, được cung cấp qua dây dẫn 0,5 mm².
Dây dẫn theo dõi có độ phân giải cao (4×0,23mm²):Các kênh tín hiệu bổ sung cho các rãnh vị trí có độ phân giải cao - cung cấp độ phân giải góc tốt hơn độ phân giải cơ sở của kênh nối tiếp.
SINAMICS S120 với SMC20 hoặc giao diện bộ mã hóa tích hợp:Các trung tâm gia công CNC và bộ truyền động servo công nghiệp sử dụng SINAMICS S120 với phản hồi bộ mã hóa tuyệt đối để vận hành trục không dẫn hướng trực tiếp — không cần di chuyển điểm tham chiếu khi khởi động máy.
Bộ truyền động trục CNC SINUMERIK:Trục máy công cụ được điều khiển bằng SINUMERIK trong đó cáp 15m chạy từ tủ truyền động đến động cơ phù hợp với bố cục vật lý của máy.
Định vị servo có độ chính xác cao:Trục servo yêu cầu duy trì vị trí tuyệt đối khi tắt nguồn — bộ mã hóa tuyệt đối loại bỏ trình tự dẫn đường khởi động, cải thiện thời gian hoạt động sản xuất và thông lượng máy.
Câu hỏi 1: Khoảng cách di chuyển tối đa của rãnh cáp MOTION-CONNECT 500 là bao nhiêu — và khi nào thì phải sử dụng 800PLUS thay thế?
Cáp MOTION-CONNECT 500 được thử nghiệm cho đường cáp đi qua khoảng cách lên tới 5 mét. Đối với các ứng dụng trong đó rãnh cáp di chuyển hơn 5 mét khi hoạt động liên tục, cần có Đường dây động MOTION-CONNECT 800PLUS tương đương (6FX8002-2EQ10). Đối với các lắp đặt tĩnh hoặc di chuyển chậm trong giới hạn 5m, MOTION-CONNECT 500 phù hợp cả về mặt kỹ thuật và thương mại.
Câu hỏi 2: Ưu điểm của phản hồi bộ mã hóa tuyệt đối so với bộ mã hóa gia tăng đối với trục servo CNC là gì?
Bộ mã hóa tuyệt đối lưu giữ dữ liệu vị trí trục thông qua các chu kỳ cấp nguồn - bộ truyền động SINAMICS biết vị trí trục chính xác ngay khi bật nguồn. Bộ mã hóa gia tăng sẽ mất số lần loại bỏ nguồn điện, yêu cầu chuyển động dẫn hướng tham chiếu trước khi trục có thể hoạt động ở chế độ điều khiển vị trí. Các trục bộ mã hóa tuyệt đối loại bỏ chu kỳ khởi động dẫn đường, giảm thời gian thiết lập máy — đặc biệt có giá trị trong các máy nhiều trục nơi tất cả các trục phải quay về vị trí trước khi bắt đầu sản xuất.
Câu hỏi 3: Mô-đun giao diện bộ mã hóa SINAMICS nào kết nối với cáp 6FX5002-2EQ10?
Đầu nối Sub-D 25 chân kết hợp với đầu vào bộ mã hóa của Mô-đun cảm biến SINAMICS S120 SMC20. SMC20 xử lý dữ liệu vị trí tuyệt đối EnDat và cung cấp dữ liệu đó cho bộ điều khiển biến tần SINAMICS. Ngoài ra, một số Mô-đun động cơ SINAMICS S120 có đầu vào bộ mã hóa tích hợp chấp nhận cùng giao diện Sub-D 25 chân. Xác nhận từ tài liệu cấu hình phần cứng SINAMICS S120 mô-đun giao diện nào áp dụng cho cấu hình ổ đĩa cụ thể.
Câu hỏi 4: 6FX5002-2EQ10-1BF0 (15m) có thể thay thế cáp ngắn hơn trong cùng một quá trình lắp đặt không?
Chỉ khi cáp dài hơn có thể được định tuyến mà không vi phạm các yêu cầu về bán kính uốn tối thiểu và không tạo ra cuộn cáp dư thừa tạo ra vòng ăng-ten EMC. Trong hầu hết các trường hợp, việc chọn chiều dài cáp chính xác để lắp đặt sẽ tốt hơn là định tuyến cáp dài hơn một cách dư thừa. Nếu cáp 15m đã được lắp đặt và cần thay thế, hãy xác nhận rằng tuyến cáp vẫn phù hợp với chiều dài 15m trước khi đặt hàng.
