Cáp nguồn 6FX7002-5EA31-1AK0 6FX7 002-5EA31-1AK0 6FX7OO2-5EA31-1AKO

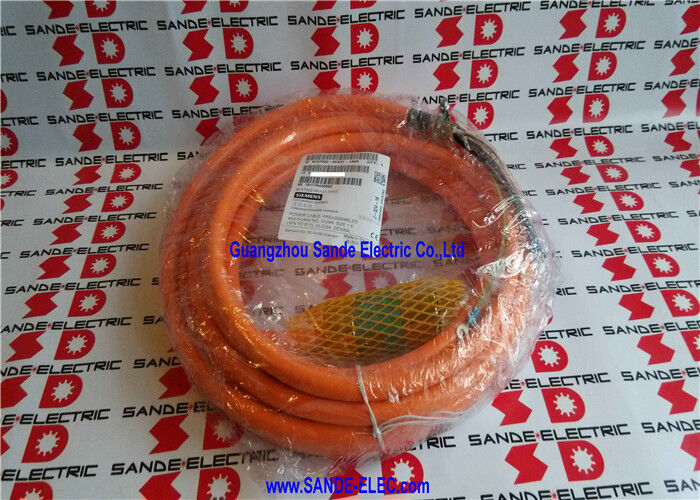

6FX7002-5EA31-1AK0. Siemens MOTION-CONNECT 700 Power Cable 9m / 1FN Động cơ tuyến tính đến 611 Drive / 4×2.5+4×0.5mm2 / RAL 2003 Orange / 600/1000V

Cáp điện cho động cơ tuyến tính Siemens 1FN Một gia đình cáp chuyên dụng

6FX7002-5EA31-1AK0 thuộc dòng cáp MOTION-CONNECT 700 của Siemens, một dòng cáp được thiết kế đặc biệt để kết nối các động cơ servo tuyến tính 1FN với các hệ thống truyền động SIMODRIVE 611.Danh hiệu 6FX7002 phân biệt cáp này với các gia đình cáp động cơ phụ xoay (6FX5002, 6FX8002) ¢ công nghệ động cơ khác nhau, yêu cầu cáp khác nhau, cùng một khung chất lượng MOTION-CONNECT.

Dòng 1FN là động cơ đồng bộ tuyến tính của Siemens (SIMOTICS FN) - động cơ tuyến tính lõi sắt cho lực lượng cao, động cơ trục tuyến tính chính xác trong máy công cụ tiên tiến.Không giống như động cơ servo xoay sử dụng một trục xoay, 1FN động cơ tuyến tính tạo ra lực đẩy trực tiếp từ lực điện từ giữa một phần chính (động lực) và một phần thứ cấp (bảng / đường ray phản ứng), cho phép chuyển động tuyến tính không ma sát.

Các thông số kỹ thuật chính

Hướng dẫn bay ở cuối ổ đĩa

6FX7002-5EA31-1AK0 kết thúc trong dây dẫn bay đầu trần ở phía ổ đĩa thay vì một đầu nối được trang bị sẵn:

Độ linh hoạt cài đặt:Các mô-đun truyền động SIMODRIVE 611 sử dụng các khối kết nối đầu cuối vít hoặc phích để kết thúc cáp động cơ, với các cấu hình đầu cuối khác nhau giữa các loại mô-đun 611 và kích thước khung.Các đầu rỗng cho phép người lắp đặt để mặc kết thúc cáp cho các sắp xếp đầu cuối cụ thể của các mô-đun truyền động được lắp đặt 611.

Chuẩn bị thực địa:Các đầu chì bay được tháo và đóng hộp (hoặc kết thúc bằng vít) trong quá trình lắp đặt

Ứng dụng

Trung tâm gia công CNC tốc độ cao:Trục động cơ tuyến tính 1FN trong các trung tâm gia công thẳng đứng và ngang tốc độ cao SIMODRIVE 611 động cơ cung cấp năng lượng cho các bộ phận chính 1FN trên đường dẫn tuyến tính cho chuyển động trực tiếp của trục X, Y hoặc các trục khác.

Máy nghiền chính xác:Linear motor-driven grinding wheel head axes and workpiece traversing axes on precision cylindrical and surface grinders — where the frictionless direct drive of the 1FN motor eliminates stick-slip and improves surface finish quality.

đo tọa độ CNC chính xác cao:Các trục thăm dò CMM động cơ tuyến tính, trong đó động cơ 1FN cung cấp chuyển động trơn tru, không có rung động cần thiết cho phép đo kích thước chính xác.

cắt và chế biến bằng laser:Các hệ thống cắt laser CNC sử dụng các động cơ tuyến tính 1FN và SIMODRIVE 611 để định vị chính xác đầu cắt tốc độ cao.

Động cơ EDM tốc độ cao:Máy EDM dây và máy EDM nghiền nát với động cơ trục tuyến tính để điều khiển vị trí băng thông cao của điện cực hoặc dẫn dây.

Câu hỏi thường gặp

Q1: Chức năng của các dây dẫn phụ 4 × 0,5mm2 trong 6FX7002-5EA31-1AK0 là gì?

Bốn 05mm² auxiliary conductors in the 1FN power cable serve the motor's integrated auxiliary devices — typically the motor temperature sensor (1 or 2 wires for NTC/PTC thermistor) and Hall-effect sensors or other commutation position feedback elements built into the 1FN primary partĐây là các mạch tín hiệu dòng điện thấp phải được định tuyến dọc theo cáp điện đến cùng một đầu nối động cơ.Kết hợp chúng với các dây dẫn điện trong cáp 6FX7002 loại bỏ một cáp phụ trợ riêng biệt.

Q2: Tại sao cáp điện 1FN sử dụng một gia đình cáp khác nhau (6FX7002) so với cáp động cơ xoay (6FX5002/6FX8002)?

Động cơ tuyến tính 1FN hoạt động khác với động cơ servo quay theo những cách ảnh hưởng đến các yêu cầu về cáp: bộ phận chính di chuyển tuyến tính thay vì quay,cáp phải uốn cong với bộ phận chính di chuyển, hình học nhà máy động cơ khác nhau, và môi trường nhiệt và cơ học liền kề đường ray động cơ tuyến tính khác với môi trường gần cơ thể động cơ quay.6FX7002 MOTION-CONNECT 700 series được thiết kế đặc biệt cho các điều kiện hoạt động 1FN.5 cho 1FN), màu sắc vỏ bên ngoài (RAL 2003 màu cam để nhận dạng trực quan) và các chỉ số độ linh hoạt đường dây cáp đều được điều chỉnh cho thiết bị 1FN.

Q3: Có phải 6FX7002-5EA31-1AK0 tương thích với SINAMICS S120 hoặc chỉ SIMODRIVE 611?

Cáp 6FX7002-5EA31 được chỉ định cụ thể là "1FN đến 611" - các dây dẫn rỗng ở cuối ổ đĩa được trang bị cho các khối đầu cuối SIMODRIVE 611.một loại cáp khác so với 6FX8002 hoặc các dòng tương đương tương thích với SINAMICS là cần thiếtXác nhận từ tài liệu của hệ thống truyền động cụ thể, thông số kỹ thuật cáp nào được áp dụng.

Q4: Độ dài cáp 9m ảnh hưởng như thế nào đến thiết kế trục động cơ tuyến tính SIMODRIVE 611?

Chiều dài cáp ảnh hưởng đến công suất của cáp (tổng công suất trên 9m), điện trở (giảm điện áp dưới dòng điện định số), và trọng lượng và độ cứng của phần cáp chuyển động trong đường dây cáp.Tất cả đều trong phạm vi hoạt động bình thường cho một cáp 9m 6FX7002-5EA31Đối với các đường trục rất dài, nơi đường dẫn đường dây cáp tăng chiều dài đáng kể, Siemens cung cấp các biến thể cáp dài hơn và cho các trục dài nhất,một cáp mở rộng (6FX7002-5EB series) có sẵn để mở rộng cáp cơ sở.
