6FX8002-2CF02-1AE0 | Cáp tín hiệu bộ phân giải Siemens — 4m / M23 + 25-Pin Sub-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Cáp phản hồi bộ giải quyết ngắn hạn để cài đặt ổ đĩa nhỏ gọn

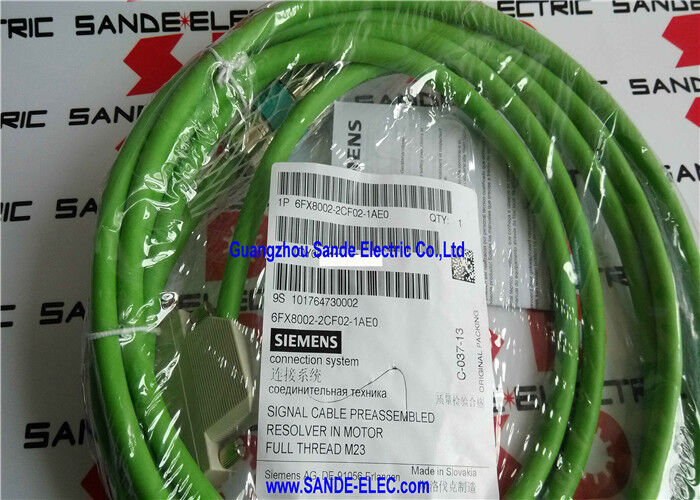

6FX8002-2CF02-1AE0 là biến thể dài 4 mét của cáp tín hiệu bộ phân giải được lắp ráp sẵn MOTION-CONNECT 800PLUS của Siemens — cáp có khoảng cách nhỏ gọn để lắp đặt ổ đĩa trong đó mô tơ servo nằm gần tủ ổ đĩa SINAMICS. Với chiều dài 4m, cáp này phục vụ các kết nối bên trong tủ, trục máy ngắn và các trung tâm gia công nhỏ gọn nơi động cơ và bộ truyền động nằm trong tầm với.

Cáp mang mạch phản hồi bộ phân giải hoàn chỉnh giữa động cơ và Mô-đun cảm biến SINAMICS SMC10 hoặc giao diện bộ phân giải tương đương: nguồn kích thích từ biến tần đến bộ phân giải và các tín hiệu vị trí sin/cos tương tự từ bộ phân giải trở lại ổ đĩa.

Thông số kỹ thuật chính

MOTION-CONNECT 800PLUS Có thể theo dõi — Đường cáp được xếp hạng

Mặc dù có chiều dài ngắn 4m nhưng 6FX8002-2CF02-1AE0 mang đầy đủ thông số kỹ thuật MOTION-CONNECT 800PLUS:

Khả năng uốn liên tục:Cáp được xếp hạng dành cho dịch vụ ray cáp (xích kéo) — dây dẫn được bện mịn, vỏ ngoài PUR linh hoạt và kết cấu chống xoắn giúp duy trì tính toàn vẹn của tín hiệu thông qua các chu kỳ uốn liên tục.

Tăng cường khả năng chống dầu:Ký hiệu 800PLUS bổ sung thêm khả năng chống lại dầu cắt và chất lỏng thủy lực ngoài tiêu chuẩn MOTION-CONNECT 800 — tuyến cáp phân giải gần bề mặt động cơ nơi thường xuyên tiếp xúc với chất lỏng máy công cụ.

Tuân thủ DESINA:Giao diện đầu nối M23 và mã màu RAL tuân thủ các tiêu chuẩn DESINA - đảm bảo tính nhất quán của giao diện với phần cứng ổ SINAMICS qua các thế hệ sản phẩm.

Ứng dụng

SINAMICS S120 với SMC10 — cài đặt nhỏ gọn:Cấu hình ổ đĩa SINAMICS S120 sử dụng Mô-đun cảm biến SMC10 để phản hồi vị trí bộ phân giải, trong đó khoảng cách từ động cơ đến tủ trong vòng 4m — phổ biến trong các trung tâm gia công nhỏ gọn và thiết bị kiểm tra gắn trên bàn.

Động cơ gắn tủ SINAMICS:Các vị trí động cơ servo ngay cạnh tủ điều khiển — động cơ trục chính trên các trung tâm tiện CNC nhỏ, bộ truyền động trục cấp liệu trên máy mài nhỏ gọn và các hệ thống lắp đặt ngắn hạn tương tự.

Phụ tùng vận hành máy công cụ CNC:Cáp 4m đóng vai trò là cáp có chiều dài vận hành tiêu chuẩn — hữu ích khi đánh giá nhu cầu định tuyến cáp thực tế trước khi đặt hàng chiều dài cuối cùng dài hơn.

Câu hỏi thường gặp

Câu hỏi 1: Tại sao chọn 6FX8002-2CF02-1AE0 thay vì biến thể dài hơn để cài đặt trong thời gian ngắn?

Sử dụng độ dài chính xác sẽ tránh tình trạng thừa cáp khi lắp đặt — cáp thừa được cuộn hoặc buộc trong khay cáp sẽ tạo ra vi phạm bán kính uốn cong tối thiểu và làm giảm hiệu suất EMC bằng cách tạo ra vòng ăng-ten ngoài ý muốn. Đối với tuyến đường 4m, 6FX8002-2CF02-1AE0 là cáp phù hợp. Chỉ thêm phụ cấp định tuyến: nếu tuyến đường thực sự dài 3,5m thì cáp 4m là phù hợp; nếu nó đạt tới 5m thì cần có chiều dài dài hơn tiếp theo.

Câu hỏi 2: Cáp bộ phân giải có thể hoán đổi cho nhau giữa các biến thể mô-đun cảm biến SINAMICS khác nhau không?

6FX8002-2CF02 được chỉ định cho giao diện Mô-đun cảm biến SMC10. Các mô-đun phản hồi SINAMICS khác (bộ mã hóa SMC20, SMC30, DRIVE-CLiQ) sử dụng các loại cáp khác nhau. Cáp bộ phân giải không thể hoán đổi với cáp tín hiệu bộ mã hóa — cả đầu nối vật lý và cách gán chân cắm đều khác nhau. Xác nhận từ tài liệu cấu hình phần cứng SINAMICS S120 rằng sự kết hợp SMC10/bộ phân giải được áp dụng trước khi chọn cáp này.

Câu hỏi 3: Độ dài cáp có ảnh hưởng đến độ chính xác đo của bộ phân giải trong hệ thống SINAMICS không?

Cáp dài hơn làm tăng tổng điện dung và tải điện trở trên mạch kích thích và tín hiệu của bộ phân giải. Chiều dài cáp quá mức sẽ làm suy giảm biên độ tín hiệu sin/cos đến đầu vào ADC của SMC10. Tài liệu SMC10 chỉ định độ dài cáp tối đa cho loại bộ phân giải cụ thể — cáp 4m nằm trong mọi giới hạn độ dài cáp của bộ phân giải tiêu chuẩn và góp phần tải tín hiệu tối thiểu.

Câu hỏi 4: Cần có thiết bị chấm dứt bảo vệ nào cho 6FX8002-2CF02-1AE0?

Đầu nối M23 và Sub-D cung cấp điểm cuối của tấm chắn ở cả hai đầu — vỏ đầu nối nối đất tấm chắn tổng thể của cáp với khung động cơ (đầu M23) và với khung của mô-đun SMC10 (đầu Sub-D). Không cần chấm dứt lá chắn trường riêng biệt. Làm theo hướng dẫn cài đặt SINAMICS S120 để có kết nối nối đất bảo vệ chính xác ở đầu mô-đun.
