Cáp tín hiệu 6FX8002-2CF02-1DA0 6FX8 OO2-2CFO2-1DAO 6FX8OO2-2CFO2-1DAO

6FX8002-2CF02-1DA0 | Cáp tín hiệu bộ phân giải Siemens — 30m / M23 Full Thread / MOTION-CONNECT 800PLUS / UL/CSA / DESINA

Cáp phân giải MOTION-CONNECT 800PLUS ở 30m

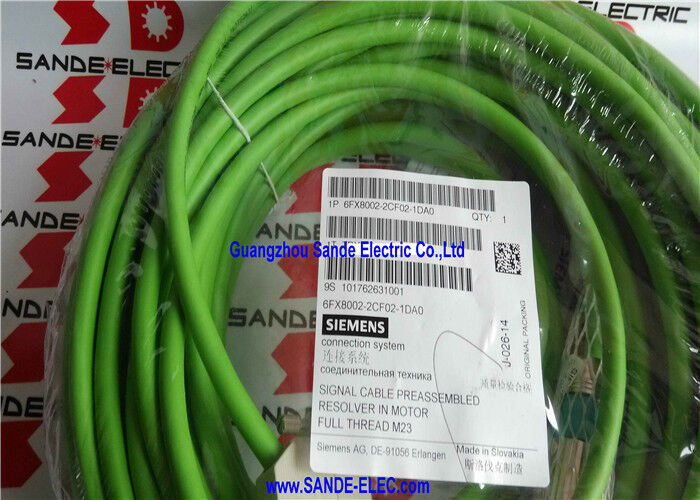

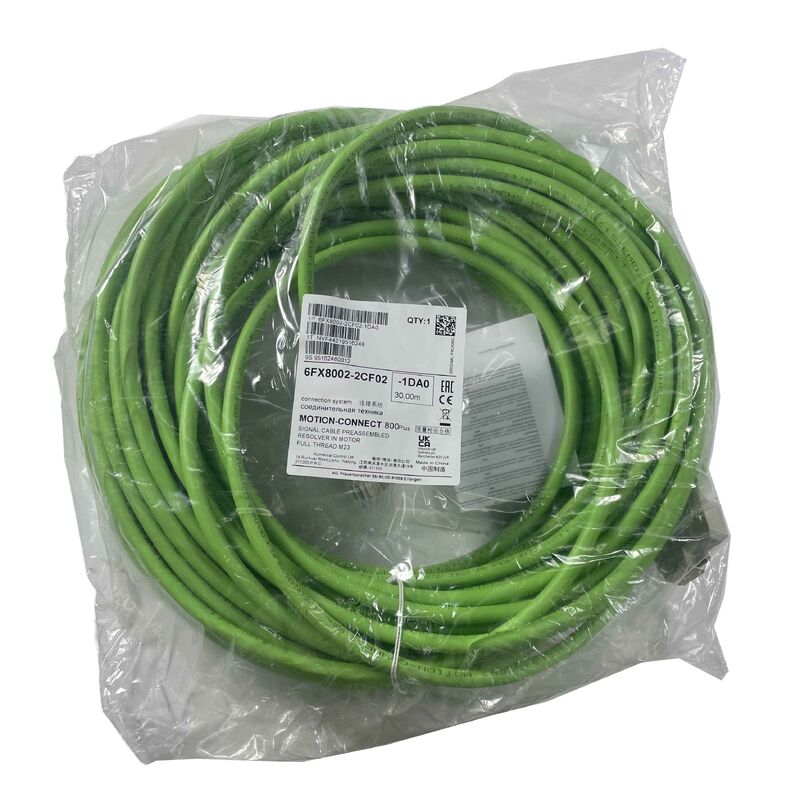

6FX8002-2CF02-1DA0 là biến thể dài 30 mét của cáp tín hiệu phân giải được lắp ráp sẵn MOTION-CONNECT 800PLUS của Siemens dành cho hệ thống truyền động servo SINAMICS. Nó mang các tín hiệu phản hồi của bộ phân giải giống như biến thể 40m (6FX8002-2CF02-1EA0) với cấu hình dây dẫn, đường kính ngoài và thông số đầu nối giống hệt nhau — sự khác biệt là chiều dài cáp: 30m so với 40m.

Chiều dài 30m phục vụ cho việc lắp đặt trục servo trong đó tuyến cáp từ tủ truyền động đến bộ phân giải động cơ kéo dài 20–30 mét - máy cổng, trung tâm gia công lớn và trục tự động hóa công nghiệp với đường ray cáp mở rộng yêu cầu độ dài tiêu chuẩn tiếp theo dưới 40m.

Thông số kỹ thuật chính

M23 Full Thread — Kết nối bộ giải quyết an toàn tại động cơ

Đầu nối toàn luồng M23 trên 6FX8002-2CF02-1DA0 đảm bảo kết nối phản hồi của bộ phân giải ở đầu động cơ:

Khóa toàn luồng:Khớp nối ren hoàn chỉnh gắn hoàn toàn vào ổ cắm bộ phân giải M23 phía động cơ - cung cấp khóa cơ khí tích cực chống lại hiện tượng nới lỏng do rung khi vận hành máy công cụ. Đầu nối một phần ren hoặc ngắt kết nối nhanh sẽ dần dần hoạt động lỏng lẻo do rung động cơ, gây ra mất tín hiệu bộ phân giải không liên tục tạo ra lỗi phản hồi vị trí thất thường trong ổ SINAMICS.

Bảo vệ IP:Đầu nối toàn ren M23 được gắn hoàn toàn cung cấp mức bảo vệ IP67 ở kết nối đầu động cơ — ngăn chặn chất làm mát và nhiễm bẩn chip tiếp cận các điểm tiếp xúc tín hiệu của bộ phân giải.

Tuân thủ DESINA:Giao diện toàn luồng M23 là tiêu chuẩn DESINA cho các kết nối phản hồi của bộ phân giải trên động cơ và ổ đĩa servo SIMOTICS - phép gán chân được tiêu chuẩn hóa qua các thế hệ SINAMICS.

Ứng dụng

Bộ điều khiển servo SINAMICS S120:Cáp tín hiệu bộ phân giải dành cho cài đặt SINAMICS S120 sử dụng Mô-đun cảm biến SMC10 - áp dụng cho tất cả các cấu hình động cơ servo sử dụng phản hồi vị trí bộ phân giải với nền tảng SINAMICS S120.

Trục máy công cụ CNC:Cáp phản hồi trục servo dành cho các trung tâm gia công, trung tâm tiện và máy mài có động cơ được trang bị bộ phân giải và các đường cáp tín hiệu định tuyến theo đường cáp dài 30m.

Tự động hóa công nghiệp:Tự động hóa công nghiệp, xử lý vật liệu và định vị chính xác dựa trên SINAMICS S120 với phản hồi của bộ phân giải định tuyến theo đường cáp ở khoảng cách 30m.

Cài đặt ở Bắc Mỹ:Tất cả các ứng dụng cáp phân giải SINAMICS tại các cơ sở của Hoa Kỳ và Canada đều yêu cầu cáp được xếp hạng UL/CSA để tuân thủ mã.

Câu hỏi thường gặp

Câu hỏi 1: 6FX8002-2CF02-1DA0 (30m) khác với 6FX8002-2CF02-1EA0 (40m) như thế nào?

Hai loại cáp này giống hệt nhau về mọi thông số kỹ thuật — cấu hình dây dẫn, đường kính ngoài (9,2 mm), loại đầu nối (M23), định mức điện áp, tuân thủ tiêu chuẩn (UL/CSA, DESINA) và vật liệu vỏ bọc bên ngoài (PUR). Sự khác biệt duy nhất là chiều dài: 1DA0 = 30m; 1EA0 = 40m. Chọn độ dài bao phủ khoảng cách định tuyến cáp thực tế từ tủ truyền động đến động cơ, có giới hạn định tuyến, không có cáp thừa.

Câu hỏi 2: Độ dài cáp tối đa cho phản hồi của bộ phân giải trong SINAMICS S120 với SMC10 là bao nhiêu?

Tài liệu Mô-đun cảm biến SINAMICS S120 SMC10 chỉ định độ dài cáp của bộ phân giải tối đa. Biên độ tín hiệu của bộ phân giải giảm theo chiều dài cáp do điện dung và điện trở của cáp tải mạch phân giải — vượt quá độ dài tối đa, chất lượng tín hiệu sẽ giảm xuống dưới ngưỡng để đo vị trí đáng tin cậy. 30m 6FX8002-2CF02-1DA0 nằm trong giới hạn này; xác nhận từ tài liệu kỹ thuật SMC10 cho loại trình phân giải cụ thể.

Câu hỏi 3: Cáp phân giải MOTION-CONNECT 800PLUS có yêu cầu nối đất đặc biệt nào khi lắp đặt không?

Đầu nối M23 của cáp cung cấp kết nối tấm chắn ở đầu động cơ - vỏ đầu nối nối tấm chắn cáp với khung động cơ. Ở đầu ổ đĩa/SMC10, đầu nối Sub-D giao tiếp với mặt phẳng nền của SMC10. Bản thân cáp là một cụm được che chắn; hiệu suất EMC của nó phụ thuộc vào việc nối đất chính xác ở cả hai đầu. Không để tấm chắn cáp nổi ở hai đầu. Tuân theo hướng dẫn lắp đặt SINAMICS S120 của Siemens để nối đất tấm chắn cáp trong các mạch phản hồi của bộ phân giải.

Câu hỏi 4: Có thể sử dụng cáp bộ phân giải 6FX8002-2CF02 bên ngoài SINAMICS - cho các hệ thống điều khiển dựa trên bộ phân giải khác không?

6FX8002-2CF02 được thiết kế và kết thúc trước dành riêng cho giao diện SINAMICS SMC10. Đối với các hệ thống bộ phân giải không phải của Siemens hoặc các mô-đun SINAMICS khác có giao diện bộ phân giải khác nhau, việc gán chân và định dạng đầu nối của cáp này có thể không khớp. Thông số kỹ thuật của dây dẫn (cặp xoắn 3× + dây dẫn phụ) tương thích rộng rãi với các yêu cầu về tín hiệu của bộ phân giải, nhưng bất kỳ ứng dụng nào bên ngoài giao diện SINAMICS SMC10 được thiết kế đều phải được xác minh dựa trên tài liệu về giao diện của bộ phân giải của hệ thống đích.
