Cáp tín hiệu 6FX8002-2CF02-1EA0 6FX8 002-2CF02-1EA0 6FX8OO2-2CFO2-1EAO

6FX8002-2CF02-1EA0∙ Siemens Resolver Signal Cable 40m / M23 Full Thread / RAL 6018 Green PUR / SMC10 Sensor Module / MOTION-CONNECT 800PLUS

Cáp phản hồi của bộ phân giải cho SINAMICS SMC10 ở 40m

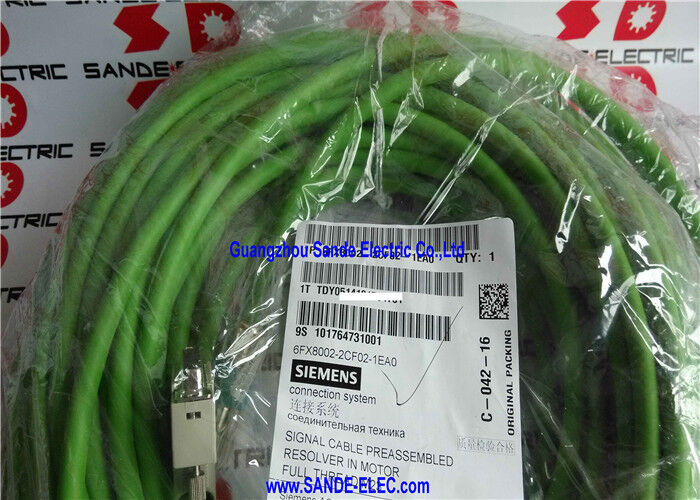

The 6FX8002-2CF02-1EA0 is a 40-metre pre-assembled signal cable connecting the SINAMICS S120 SMC10 Sensor Module to the resolver feedback device in servo motor applications using resolver position sensing. The SMC10 is a SINAMICS S120 module that provides the excitation voltage for the resolver and processes the resolver's sine/cosine output signals back to the drive's position feedback system — this cable is the physical signal link between the SMC10 and the motor resolver.

Ở độ cao 40m,6FX8002-2CF02-1EA0 phục vụ các cài đặt trục phụ trợ, nơi tủ truyền động SINAMICS nằm ở một khoảng cách đáng kể từ động cơ.

Các thông số kỹ thuật chính

MOTION-CONNECT 800PLUS

Danh hiệu "PLUS" trong 6FX8002 xác định hiệu suất nâng cao trong gia đình Dynamic Line:

Chống dầu cao hơn:Cáp 800PLUS có khả năng chống lại dầu cắt và chất lỏng thủy lực cao hơn so với dòng 800 tiêu chuẩn được thử nghiệm với các yêu cầu tiếp xúc hóa học cao hơn của môi trường máy công cụ.

Khoảng cách đi qua đường dây cáp mở rộng:Các dây cáp 800PLUS được thử nghiệm cho đường dây cáp đi qua khoảng cách lên đến 50 mét, một phạm vi di chuyển được hỗ trợ dài hơn so với dòng 800 tiêu chuẩn.,Khả năng trải dài khoảng cách đi lại có thể có liên quan trực tiếp.

Ứng dụng

Động cơ trục giải quyết SINAMICS S120:Tất cả các thiết bị SINAMICS S120 sử dụng Mô-đun cảm biến SMC10 để phản hồi vị trí giải quyếtvà các ổ servo chung trong đó một resolver là thiết bị phản hồi động cơ.

Động cơ trục CNC đường dài:Trung tâm gia công gantry, máy xay định dạng lớn và máy khoan kiểu sàn, nơi cáp 40m chứa sự tách biệt vật lý giữa tủ truyền động và động cơ.

Máy công cụ CNC:Thay thế hoặc các cáp phản hồi giải quyết mới cho máy công cụ được tân trang hoặc nâng cấp sử dụng ổ đĩa SINAMICS S120 chiều dài 40m bao gồm hầu hết các yêu cầu cài đặt máy lớn.

Xử lý và tự động hóa công nghiệp:Các hệ thống tự động hóa dựa trên SINAMICS S120 với động cơ phản hồi giải quyết khi cần cáp tín hiệu đường dẫn cáp 40m.

Câu hỏi thường gặp

Q1: Tại sao cáp giải quyết sử dụng cặp xoắn trong khi một số cáp tín hiệu khác không?

Các tín hiệu của máy phân giải là điện áp tương tự cấp thấp các tín hiệu sinus và cosinus có thể nằm trong phạm vi millivolt đến một vài volt tùy thuộc vào góc trục.Xây dựng cặp xoắn cho mỗi kênh (3 × 2 × 0).14mm2) cung cấp truyền tín hiệu khác biệt tiếng ồn gây ra trên một dây của cặp ảnh hưởng đến cả hai dây như nhau và máy thu khác biệt tại SMC10 trừ đi tiếng ồn chế độ chung này,chỉ để lại tín hiệu thực sự. Sự từ chối chế độ chung này là rất cần thiết cho phản hồi đáng tin cậy trên 40m trong môi trường ổ đĩa CNC ồn ào điện.

Câu 2: Có thể kéo dài 6FX8002-2CF02-1EA0 nếu 40m là không đủ?

An extension cable (6FX8002-2CF04 series) is available for extending the base 6FX8002-2CF02 cable — specifically designed for this purpose with compatible connectors and matching electrical characteristics. Điện tích kết nối các dây cáp tín hiệu giải quyết bằng các dây dẫn nối không thể chấp nhận được. Nó giới thiệu sự gián đoạn trở kháng và các điểm đầu vào tiếng ồn làm suy yếu các tín hiệu giải quyết tương tự.Nếu cần chạy tổng cộng lâu hơn, sử dụng chiều dài cáp tối đa của thông số kỹ thuật SMC10 làm giới hạn thiết kế.

Q3: Tại sao điện áp chỉ định là 30V cho một cáp giải quyết?

30V là điện áp hoạt động của các dây dẫn tín hiệu trong cáp giải quyết, điện áp kích thích và tín hiệu trong mạch giải quyết là tín hiệu tương tự điện áp thấp thấp dưới mức này.Đánh giá 30V xác nhận cách điện của cáp là đủ điều kiện cho SINAMICS SMC10 giải quyết các mức điện áp mạch bao gồm bất kỳ transients. Đây không phải là một cáp điện áp √ 30V xếp hạng phản ánh các mức tín hiệu của mạch đo.

Q4: Định nghĩa DESINA có nghĩa là gì đối với 6FX8002-2CF02-1EA0?

DESINA (Decentralized Installation for Automation) là một khuôn khổ tiêu chuẩn hóa do Siemens dẫn đầu xác định các loại đầu nối, mã màu, cấu trúc cáp,và phân bổ chân giao diện cho dây cáp dẫn động servo. Định nghĩa DESINA xác nhận rằng 6FX8002-2CF02-1EA0 tuân thủ các tiêu chuẩn này, bao gồm màu xanh lá cây RAL 6018 cho các cáp giải quyết và giao diện kết nối đầy đủ M23.Sự tuân thủ DESINA đảm bảo phù hợp, nhận dạng cáp và giao diện kết nối có thể đổi thay trên các thế hệ ổ đĩa SINAMICS.
