6FX8002-5DA11-1DA0 | Cáp nguồn MOTION-CONNECT 800 của Siemens — Động cơ servo 30m / 4×2.5mm²+2×1.5mm² / Dynamic / SINAMICS có phanh

Cáp nguồn đường dây động ở 30m để lắp đặt SINAMICS

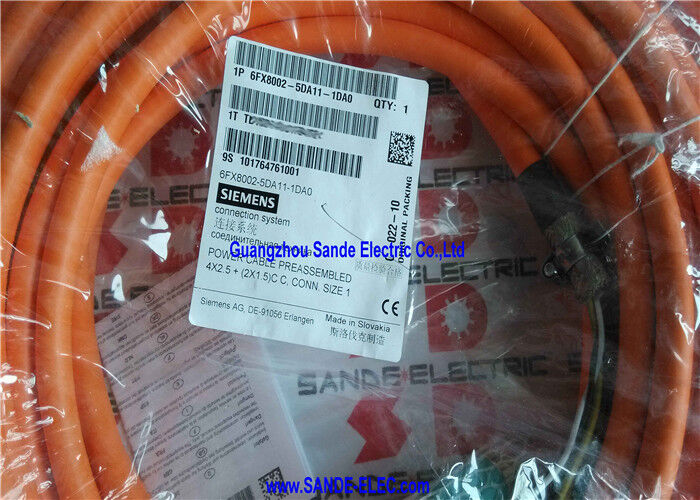

6FX8002-5DA11-1DA0 là cáp nguồn được lắp ráp sẵn dài 30 mét từ MOTION-CONNECT 800 Dynamic Line của Siemens - tích hợp bốn dây dẫn điện động cơ và hai dây dẫn phanh trong một cụm cáp có độ uốn cao duy nhất cho các bộ truyền động servo SINAMICS. Thông số kỹ thuật của Dynamic Line đánh giá loại cáp này cho dịch vụ theo dõi cáp liên tục (chuỗi kéo): kết cấu chịu được các chu kỳ uốn lặp đi lặp lại xảy ra ở các bộ phận mang cáp trong suốt vòng đời hoạt động của máy công cụ, trong đó cáp Basic Line sẽ dần dần bị mỏi và hỏng.

Ở độ cao 30m, 6FX8002-5DA11-1DA0 phù hợp với việc lắp đặt trục servo lớn — trung tâm gia công có trục hành trình dài, máy kiểu cổng và thiết bị tự động hóa công nghiệp nơi tủ truyền động được đặt ở khoảng cách đáng kể so với vị trí động cơ.

Thông số kỹ thuật chính

Kết hợp sức mạnh và phanh - Một dây cáp, hai chức năng

Công suất động cơ (4×2,5 mm2):Dây dẫn ba pha (U, V, W) và nối đất bảo vệ (PE) cung cấp dòng điện điều khiển tần số thay đổi ba pha của động cơ. Mặt cắt ngang 2,5 mm2 phù hợp với công suất hiện tại của động cơ servo SIMOTICS ở cấp công suất tầm trung — bộ truyền động trục chiếm ưu thế trong các ứng dụng máy công cụ CNC và tự động hóa công nghiệp.

Nguồn cung cấp phanh (2×1,5mm²):Nguồn DC cho phanh giữ điện từ tích hợp của động cơ. Ở chiều dài cáp 30m, mặt cắt ngang 1,5 mm² hạn chế sụt áp trên mạch phanh ở mức chấp nhận được — đảm bảo toàn bộ điện áp nhả phanh 24V đến cuộn dây phanh động cơ. Sử dụng dây dẫn phanh có tiết diện nhỏ hơn trong quãng đường 30m sẽ dẫn đến sụt áp quá mức và nhả phanh không đáng tin cậy.

Ưu điểm lắp ráp cáp đơn:Định tuyến hai dây cáp riêng biệt qua rãnh cáp cho mỗi động cơ có phanh - một cáp nguồn và một cáp phanh - tăng gấp đôi lượng lấp đầy rãnh cáp và số lượng đầu vào đầu nối động cơ. Thiết kế kết hợp của 6FX8002-5DA11-1DA0 giảm một nửa cả hai, đơn giản hóa thiết kế đường cáp và cấu hình hộp nối động cơ.

Ứng dụng

Trung tâm gia công CNC:Cáp nguồn trục servo cho các trung tâm gia công dọc và ngang - các trục yêu cầu định tuyến rãnh cáp với cáp chạy dài 30m giữa tủ truyền động và động cơ.

Hệ thống gia công giàn:Máy phay và khoan giàn lớn có vị trí mô tơ servo ở khoảng cách xa so với tủ truyền động nằm ở trung tâm.

Tự động hóa công nghiệp:Hệ thống định vị servo được điều khiển bởi SINAMICS, máy chuyển tải và thiết bị tự động hóa chính xác với các trục định tuyến theo đường cáp có hành trình dài.

Xử lý và hậu cần:Lưu trữ và truy xuất tự động, tự động hóa kho hàng và thiết bị hậu cần khoang cao với bộ truyền động servo SINAMICS và yêu cầu cáp nguồn 30m.

Câu hỏi thường gặp

Câu hỏi 1: Điều gì khác biệt giữa MOTION-CONNECT 800 với MOTION-CONNECT 500 đối với các ứng dụng ray cáp?

MOTION-CONNECT 800 được xếp hạng cho dịch vụ ray cáp liên tục với tuổi thọ chu kỳ uốn xác định. MOTION-CONNECT 500 (Dòng cơ bản) dành cho các ứng dụng tĩnh hoặc chuyển động chậm — chỉ thỉnh thoảng định vị lại. Trong đường cáp chuyển động liên tục, chỉ nên sử dụng cáp MOTION-CONNECT 800 Dynamic Line. Việc sử dụng cáp 500-series trong rãnh cáp sẽ dẫn đến hiện tượng mỏi và hỏng dây dẫn sớm.

Câu hỏi 2: Những thông số rãnh cáp nào phải được xác minh cho 6FX8002-5DA11-1DA0?

Bán kính uốn cong bên trong của đường cáp phải đáp ứng hoặc vượt quá bán kính uốn động tối thiểu của cáp — khoảng 7,5× đường kính ngoài 12,9mm (khoảng 97mm). Chiều rộng rãnh phải phù hợp với đường kính 12,9mm của cáp với khoảng cách cần thiết giữa các cáp. Xác nhận các giá trị chính xác từ dữ liệu kỹ thuật MOTION-CONNECT 800 của Siemens. Vượt quá bán kính uốn cong tối thiểu sẽ gây ra hiện tượng mỏi dây dẫn tăng tốc.

Câu hỏi 3: 6FX8002-5DA11-1DA0 có thể được sử dụng trong cài đặt tĩnh (cố định) không?

Có — cáp Dynamic Line luôn đáp ứng các yêu cầu của cài đặt tĩnh. Điều ngược lại là không đúng. Đối với các ứng dụng tĩnh, cả dòng 500 và dòng 800 đều được chấp nhận; đối với đường cáp, chỉ nên sử dụng cáp 800-series (Dynamic Line).

Câu hỏi 4: 6FX8002-5DA11-1DA0 tương thích với mô-đun động cơ SINAMICS nào?

Loại cáp 6FX8002-5DA11 kết nối động cơ servo SIMOTICS (1FT7, 1FK7 và các dòng liên quan) với đầu nối nguồn M40 DESINA (kích thước 1/1.5) với mô-đun động cơ SINAMICS S120. Xác nhận kích thước đầu nối cụ thể và sự kết hợp mô-đun động cơ từ tài liệu cấu hình phần cứng SINAMICS S120 cho hệ thống truyền động cụ thể. Dây dẫn 2,5 mm² của cáp phù hợp với loại dòng điện động cơ được chỉ định kích thước đầu nối này.
