Cáp điện 6FX8002-5DA11-1EA0 6FX8 002-5DA11-1EA0 6FX8OO2-5DA11-1EAO

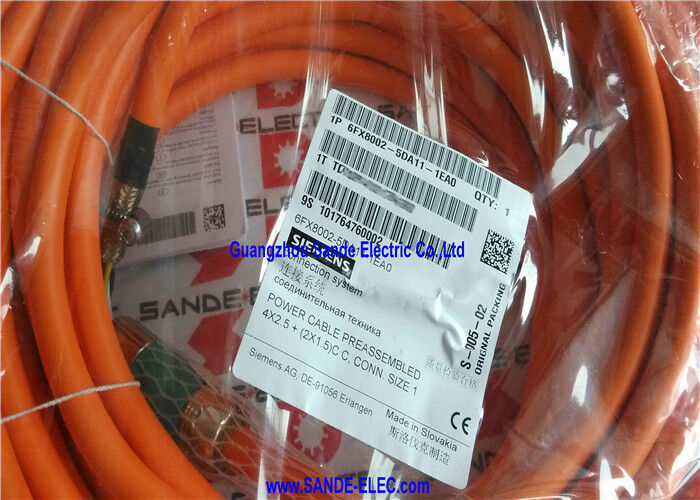

6FX8002-5DA11-1EA0. Siemens MOTION-CONNECT 800 Cáp điện 40m / 4×2.5mm2 + 2×1.5mm2 / Dinamic / SINAMICS Servo Motor

MOTION-CONNECT 800 Đường động Được xây dựng để di chuyển liên tục

6FX8002-5DA11-1EA0 thuộc dòng MOTION-CONNECT 800 của Siemens "Dynamic Line" của các cáp servo motor được lắp ráp sẵn được thiết kế để hoạt động liên tục trên đường dây cáp (chuỗi kéo).Danh hiệu "800" đặt cáp này trên MOTION-CONNECT 500 (Basic Line, cho các ứng dụng tĩnh hoặc chuyển động chậm), được thiết kế đặc biệt cho các ứng dụng trong đó cáp chịu được hàng triệu chu kỳ uốn cong trong suốt tuổi thọ của nó.

Ở độ cao 40m, the 6FX8002-5DA11-1EA0 is one of the longer standard lengths in this cable family — serving the large-scale servo installations that require both cable track flexibility and extended reach from drive cabinet to motor.

Các thông số kỹ thuật chính

40m khi cần đến chiều dài này

Một cáp servo motor dài 40m không phải là một cài đặt tiêu chuẩn, nó phục vụ các tình huống kỹ thuật cụ thể:

Động trục máy công cụ lớn:Các trung tâm gia công gantry, các trung tâm gia công 5 trục lớn và các máy kiểu sàn, nơi tủ truyền động được đặt cách xa từ động cơ trục máy,và đường dây cáp đi qua giường máy đầy đủ.

Hệ thống trục đường dài:Bàn trung tâm gia công ngang hoặc xe đưa pallet với đường đi vượt quá 10 ∼ 15 mét đòi hỏi các đường dây cáp trải dài toàn bộ khoảng cách đi cộng với các đoạn cáp tĩnh ở mỗi đầu.

Thiết lập tủ điều khiển từ xa:Khi các quy định xây dựng, quản lý nhiệt, hoặc các yêu cầu hoạt động đặt các cabinet truyền động SINAMICS ở khoảng cách 25-35m từ máy,đường dây cáp chạy cộng với khoang-to-máy phân đoạn kết hợp để yêu cầu 40m tổng chiều dài cáp.

Các trục phụ tùng dây chuyền sản xuất:Các dây chuyền sản xuất tự động với hệ thống truyền dẫn servo, trục định vị,hoặc thiết bị lập chỉ mục, nơi các vị trí của động cơ servo được trải rộng trên một dây chuyền sản xuất dài , các vị trí động cơ riêng lẻ được phân phối dọc theo đường dây.

Ứng dụng

SINAMICS S120 servo drive:Tất cả các cấu hình mô-đun động cơ S120 SINAMICS và đơn vị ổ đĩa kích thước sách điều khiển động cơ SIMOTICS S và SIMOTICS M ̇ khi ứng dụng yêu cầu định tuyến đường dây cáp và đường cáp mở rộng.

Các trục máy CNC:Trung tâm gia công, trung tâm quay, máy nghiền lớn và thiết bị CNC đa trục sử dụng động cơ SINAMICS, với dây cáp điện động cơ theo đường dây.

Định vị tự động hóa công nghiệp:Hệ thống cổng dựa trên SINAMICS, máy chuyển tuyến tính và thiết bị định vị chính xác với trục đường dài và quản lý cáp đường dây cáp.

Tự động hóa xử lý và hậu cần:Các hệ thống lưu trữ và thu hồi được điều khiển bằng máy chủ, các trạm sạc xe tự động được hướng dẫn và các hệ thống phân loại với các ổ chủ động SINAMICS ở khoảng cách dài.

Câu hỏi thường gặp

Q1: Các thông số đường dây cáp (chuỗi kéo) nào chi phối việc lựa chọn 6FX8002-5DA11-1EA0?

Phân tích uốn cong tối thiểu của đường dây cáp và bán kính uốn cong động số của cáp phải tương thích ✓ bán kính uốn cong của đường dây cáp phải đáp ứng hoặc vượt quá thông số kỹ thuật động tối thiểu của cáp.Vào lúc 12 giờ..9mm đường kính bên ngoài, bán kính uốn cong động tối thiểu cho loạt 6FX8002 là khoảng 7,5 lần đường kính bên ngoài (khoảng 97mm).Xác nhận từ dữ liệu kỹ thuật của cáp MOTION-CONNECT của Siemens cho thông số kỹ thuật chính xác, và xác minh bán kính cong của đường dây cáp vượt quá giá trị này.

Q2: Tại sao các dây dẫn phanh là 1,5mm2 trong 6FX8002-5DA11-1EA0 thay vì 1.0mm2?

Dòng 6FX8002 (MOTION-CONNECT 800) sử dụng dây dẫn phanh 1,5mm2 thay vì 1.0mm2 được sử dụng trong một số loạt trước đó. The larger cross-section reduces the DC resistance of the brake circuit across the 40m cable run — keeping the voltage drop across the cable to a manageable level so that the full 24V supply reaches the motor brake coil without excessive voltage lossỞ 40m, các dây dẫn 1.0mm2 sẽ đưa ra một sự sụt giảm điện áp cao hơn đáng kể so với các dây dẫn 1.5mm2.

Q3: Số lượng chu kỳ uốn nắn định số là bao nhiêu cho các cáp đường dây động 6FX8002 trong dịch vụ đường dây cáp?

Siemens MOTION-CONNECT 800 dây cáp đường dây động được thử nghiệm và đánh giá cho dịch vụ chu kỳ linh hoạt liên tụcvà nhiệt độ xung quanhCác thông số này được xác định trong hướng dẫn tính toán đường dây cáp của Siemens và tài liệu kỹ thuật MOTION-CONNECT.Đánh giá chu kỳ linh hoạt xác nhận cáp là một thành phần được thiết kế cho các thiết bị đường dây cáp, không chỉ đơn thuần được mô tả là " linh hoạt " mà không có dữ liệu độ bền định lượng.

Q4: Có phải 6FX8002-5DA11-1EA0 được đánh giá cho các ứng dụng ngoài trời hoặc rửa xuống?

Các vật liệu cách nhiệt lớp phủ bên ngoài và dây dẫn 6FX8002 được đánh giá cho sử dụng công nghiệp trong nhà trong môi trường máy công cụ tiêu chuẩn và tự động hóa nhà máy.Đối với các ứng dụng liên quan đến rửa máy, ngâm trong chất lỏng cắt hoặc tiếp xúc trực tiếp bên ngoài, xác nhận từ tài liệu kỹ thuật của Siemens liệu vật liệu lớp phủ bên ngoài tiêu chuẩn 6FX8002 có cung cấp khả năng chống hóa học cần thiết hay không,hoặc liệu có cần một biến thể kháng hóa chất cụ thể.
