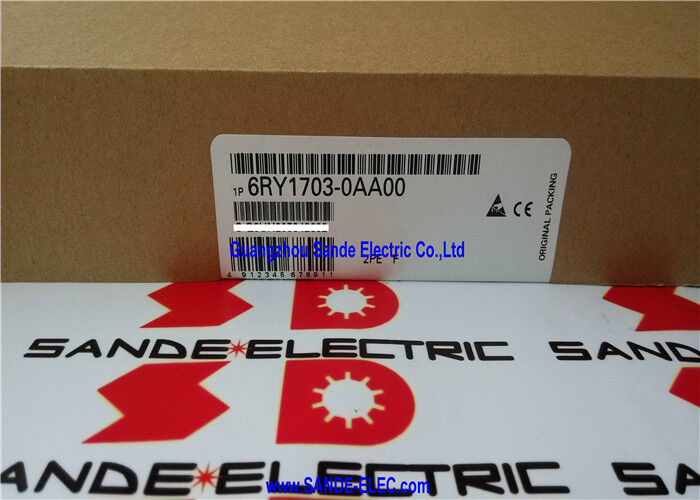

Electron. CONTR 6RY1703-0AA00 6RY1 703-0AA00 6RY17O3-OAAOO

Siemens 6RY1703-0AA00 SIMOREG DC-MASTER 6RA70 CUD1 Bảng điều khiển điện tử

Số phần:6RY1703-0AA00

Định danh thành phần nội bộ:C98043-A7001-L1

Nhà sản xuất:Siemens AG (Đức)

Loại sản phẩm:Bảng điều khiển vòng kín (Bảng điều khiển điện tử / Micro Board)

Tổng quan

6RY1703-0AA00 là số đơn đặt hàng thị trường cho bảng CUD1 (Control Unit Digital 1) - bảng điều khiển kỹ thuật số chính ở trung tâm của mọi ổ đĩa DC 6RA70 của Siemens SIMOREG DC-MASTER.Danh hiệu nhãn thành phần nội bộ C98043-A7001-L1 xác định đây là phiên bản loạt L1 của CUD1.

CUD1 là bộ não của SIMOREG 6RA70. hai vi xử lý trên bảng này thực hiện tất cả các chức năng điều khiển vòng lặp kín của ổ đĩa: vòng lặp điều chỉnh dòng armature, vòng lặp điều khiển tốc độ,đặc điểm suy yếu trường, bộ phát điện chức năng ramp, và các thuật toán giám sát bảo vệ. bảng cũng giữ bộ tham số đầy đủ của ổ đĩa, xử lý giao diện DriveMonitor hàng loạt cho việc đưa vào hoạt động,và quản lý bất kỳ giao tiếp fieldbus thông qua các bảng tùy chọn cắm vào khe cắm mở rộng của nó.

Nền tảng 6RA70 chia phần điện tử của nó thành ba bảng chính: CUD1 (bảng này control control), PIB / C98043-A7002 (đối diện nguồn thyristor firing), và FSB / C98043-A7004 (năng lượng trường).CUD1 là bảng duy nhất lưu trữ các thông số ổ đĩaKhi một CUD1 được thay thế, các thiết lập tham số của ổ đĩa phải được nhập lại từ một bản sao lưu được ghi lại ¢ hai bảng khác không chứa dữ liệu cấu hình.

Định nghĩa L1 xác định thế hệ thiết kế CUD1 sớm nhất. Động cơ có C98043-A7001-L1 được xác định là trạng thái sản xuất A1 hoặc A2.Các ổ đĩa sau (Tình trạng sản xuất A3 trở lên) sử dụng bảng L2 và chạy các phiên bản phần mềm 3.xx và cao hơn. Mối quan hệ tương thích phần cứng / phần mềm này phải được tôn trọng

Các thông số kỹ thuật chính

Lưu trữ tham số và khởi động ổ đĩa

CUD1 lưu trữ bộ tham số hoàn chỉnh xác định hành vi của ổ đĩa: dữ liệu động cơ, lợi nhuận điều chỉnh vòng kín, thời gian ramp, cấu hình I / O, nguồn điểm thiết lập và ngưỡng bảo vệ.Tất cả các dữ liệu cấu hình này cư trú trên CUD1 không trên bất kỳ bảng khác trong ổ đĩa.

Khi thay thế một CUD1, sao lưu tham số là điều cần thiết. Nếu không có bản sao lưu được ghi lại, ổ đĩa cần tái sử dụng đầy đủ: nhập lại dữ liệu động cơ, tự động điều chỉnh bộ điều chỉnh, cấu hình I / O,và xác minh tất cả các thiết lập bảo vệTrong môi trường sản xuất, điều này có thể có nghĩa là thời gian ngừng hoạt động kéo dài.

DriveMonitor ¢ Công cụ khởi động dựa trên PC của Siemens cho 6RA70 ¢ có thể tải xuống bộ tham số đầy đủ vào tệp PC.Bất kỳ trang web nào có ổ SIMOREG 6RA70 nên có bản sao lưu thông số DriveMonitor hiện tại cho mỗi ổ đĩa như là thực hành bảo trì tiêu chuẩn, bất kể có dự kiến thất bại của hội đồng quản trị hay không.

L1 vs L2 Board tương thích

C98043-A7001-L1 (6RY1703-0AA00) phục vụ các ổ đĩa A1 và A2 trạng thái sản xuất. Các ổ đĩa này có thể xác định được từ bảng xếp hạng. Khi tìm nguồn thay thế, bạn có thể tìm thấy các ổ đĩa A1 và A2.xác nhận rằng bảng thay thế L-series phù hợp với trạng thái sản xuất của ổ đĩa được lắp đặt là bắt buộc.

Lắp đặt một bảng L2 vào ổ đĩa L1/A1-A2 (hoặc ngược lại) tạo ra một sự kết hợp phần cứng-phần mềm không tương thích ngăn chặn ổ đĩa hoạt động.Sự không phù hợp sẽ rõ ràng khi khởi động ổ đĩa sẽ không khởi động chính xác.

Câu hỏi thường gặp

Câu 1: SIMOREG 6RA70 hiển thị F063 (sai RAM) hoặc F064 (sai ROM) tại mỗi lần bật điện, ngăn chặn bất kỳ hoạt động nào.

F063 và F064 khi bật điện cho thấy lỗi bộ nhớ trên các thành phần RAM hoặc ROM nội bộ của CUD1 ‡ các thành phần này nằm trên chính bảng CUD1.Một lỗi bộ nhớ xác nhận có nghĩa là CUD1 đã thất bại và phải được thay thếTrước khi đặt hàng, xác nhận tình trạng sản xuất từ bảng xếp hạng của ổ để đảm bảo thay thế là loạt L1.

Câu 2: 6RY1703-0AA00 đã ngừng sản xuất vào năm 2007.

Các chuyên gia công nghiệp DC ổ đĩa sau thị trường giữ thử nghiệm CUD1 bảng từ loạt này.Các chương trình trao đổi, nơi mà bảng bị lỗi được trả lại cho tín dụng đối với một đơn vị được kiểm tra, thường gặp với các chuyên gia sửa chữa ổ đĩa DC. Xác nhận L-series trên bất kỳ bảng nguồn phù hợp với yêu cầu L1 trước khi mua.

Q3: CUD1 thất bại không có sao lưu tham số.

Cần tái sử dụng đầy đủ: nhập dữ liệu bảng tên động cơ (sự kháng cự, cảm ứng, dòng điện định lượng, tốc độ), tự động điều chỉnh bộ điều chỉnh (chuỗi dòng và tốc độ), I / O và cấu hình điểm thiết lập,và xác minh ngưỡng bảo vệ. Siemens SIMOREG 6RA70 hướng dẫn khởi động (có sẵn thông qua Siemens Industry Support) chi tiết thủ tục.

Q4: Có thể sử dụng bảng C98043-A7001-L2 (6RY1703-0AA01) nếu L1 không có sẵn không?

Không bảng L2 được thiết kế cho ổ đĩa trạng thái sản xuất A3 trở lên và yêu cầu phiên bản phần mềm 3.xx.Cài đặt phần cứng L2 trong ổ đĩa L1/A1-A2 với phần mềm tương thích L1 sẽ tạo ra một sự kết hợp không tương thích. ổ đĩa sẽ không hoạt động chính xác. Nếu một bảng L1 không có sẵn,một con đường nâng cấp phần cứng và phần mềm cho toàn bộ thế hệ CUD1 (chuyển đổi sang L2 với phần mềm phù hợp) có thể là một lựa chọn với hỗ trợ ổ đĩa DC chuyên nghiệp, nhưng nó đòi hỏi phải lên kế hoạch cẩn thận và không phải là một sàn đơn giản.

Q5: Nền tảng 6RA70 đang già đi. Có một con đường di chuyển hiện đại nếu CUD1 không thể được cung cấp?

SINAMICS DCM (DC Master) là nền tảng chuyển đổi DC hiện tại của Siemens và là người kế nhiệm trực tiếp của SIMOREG 6RA70.Chuyển từ 6RA70 sang SINAMICS DCM giữ lại động cơ DC hiện có. DCM bao gồm cùng một phạm vi năng lượng và sử dụng PROFIBUS / PROFINET thay vì kiến trúc serial / fieldbus của 6RA70.Di chuyển dự kiến sang SINAMICS DCM là giải pháp dài hạn.
