3 trục Simodrive 610 AC Feed Drive Dòng điện 6SC6108-0SN00

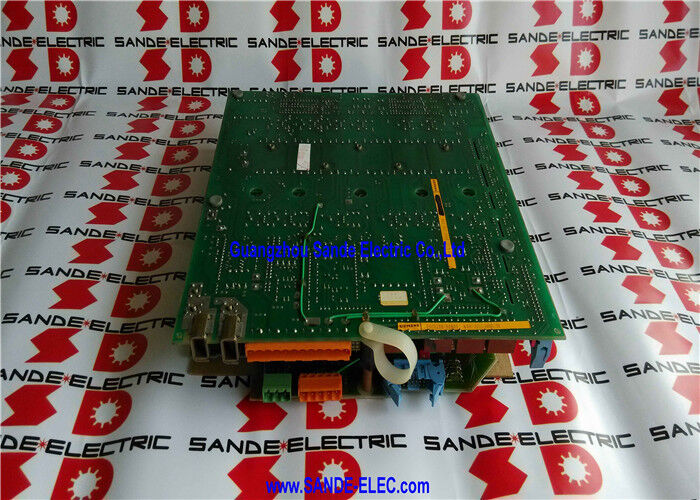

6SC6108-0SN00 | PCB nguồn cấp dữ liệu AC SIMODRIVE 610 của Siemens - Bảng nguồn điều khiển servo A38 / 8/16A / 3 trục / CNC

SIMODRIVE 610 - Hệ thống dẫn động nạp liệu tích hợp CNC của Siemens

SIMODRIVE 610 (dòng 6SC61xx) là hệ thống truyền động servo tích hợp CNC thế hệ trước của Siemens - được thiết kế để hoạt động với bộ điều khiển SINUMERIK CNC để điều khiển truyền động dẫn động nạp máy công cụ đa trục chính xác. SIMODRIVE 610 có trước nền tảng SIMODRIVE 611 và SINAMICS và được triển khai rộng rãi trong các trung tâm gia công, trung tâm tiện và máy mài sử dụng bộ điều khiển SINUMERIK 3, 810, 820 và đầu 840.

Trong kiến ​​trúc SIMODRIVE 610, các mô-đun dẫn động cấp dữ liệu kết hợp giai đoạn điện tử điều chỉnh và cấp nguồn trong một bộ truyền động nhỏ gọn. 6SC6108-0SN00 là mạch nguồn PCB (phần nguồn "Leistungsteil") trong mô-đun truyền động cấp nguồn AC SIMODRIVE 610 3 trục.

Thông số kỹ thuật chính

SIMODRIVE 610 trong hệ thống phân cấp ổ đĩa của Siemens

SIMODRIVE 610 đại diện cho thế hệ hệ thống truyền động tích hợp CNC trước đây của Siemens:

Máy công cụ được trang bị bộ truyền động tiếp liệu SIMODRIVE 610 vẫn tiếp tục hoạt động trong nhiều môi trường sản xuất — yêu cầu PCB nguồn dự phòng như 6SC6108-0SN00 để bảo trì và sửa chữa.

Kịch bản ứng dụng

Lỗi PCB nguồn SIMODRIVE 610:Mô-đun truyền động nạp SIMODRIVE 610 của máy công cụ được điều khiển SINUMERIK phát sinh các lỗi nguồn điện trục — cảnh báo servo cho biết IGBT hoặc lỗi cấp nguồn trong truyền động nạp. PCB nguồn 6SC6108-0SN00 A38 được xác định là có lỗi. Việc thay thế sẽ khôi phục khả năng điều khiển trục của bộ dẫn động nạp.

Dịch vụ mô-đun ổ đĩa SIMODRIVE 610:Một cơ sở sản xuất phục vụ các máy công cụ được trang bị SIMODRIVE 610 cũ hơn sẽ duy trì 6SC6108-0SN00 làm phụ tùng cho mô-đun truyền động cụ thể được lắp trong thiết bị của họ.

Câu hỏi thường gặp

Câu hỏi 1: Mối quan hệ giữa 6SC6108-0SN00 (PCB nguồn) và bảng điều chỉnh trong mô-đun SIMODRIVE 610 là gì?

Mô-đun truyền động nạp SIMODRIVE 610 tách thành bảng điều khiển (điều khiển điện tử - thuật toán điều chỉnh, giao tiếp với SINUMERIK CNC, lưu trữ thông số) và PCB nguồn (giai đoạn nguồn - chuyển mạch IGBT, tạo dòng điện cho động cơ). 6SC6108-0SN00 là PCB nguồn: nó chứa các bóng bán dẫn biến tần và cảm biến dòng điện cho cả ba trục nhưng không có thông số truyền động. Các thông số được lưu trữ trong bảng điều chỉnh. Lỗi giai đoạn nguồn và lỗi điều chỉnh tạo ra các đặc tính cảnh báo khác nhau.

Câu hỏi 2: Cảnh báo SINUMERIK CNC nào cho biết lỗi PCB nguồn 6SC6108-0SN00?

Lỗi PCB nguồn trong mô-đun SIMODRIVE 610 tạo ra cảnh báo cấp ổ đĩa tại SINUMERIK CNC - thường chỉ ra lỗi phần cứng ổ trục, lỗi IGBT hoặc lỗi mô-đun ổ đĩa nạp trên một hoặc nhiều trong số ba trục. Đèn LED chỉ báo của mô-đun ổ đĩa cũng cung cấp mã trạng thái giúp xác định lỗi trong mô-đun. Nếu bảng điều khiển và động cơ servo kiểm tra chính xác nhưng vẫn báo động mức công suất khi trục bật thì PCB nguồn là ưu tiên chẩn đoán.

Câu hỏi 3: PCB nguồn 6SC6108-0SN00 có lưu trữ bất kỳ thông số ổ đĩa nào không?

Không. Các thông số biến tần — cài đặt độ lợi trục, giới hạn dòng điện, ngưỡng giám sát — được lưu trữ trong bảng điều khiển (PCB điều khiển vòng kín), không phải trong PCB nguồn. Việc thay thế 6SC6108-0SN00 không ảnh hưởng đến các tham số được lưu trữ. Sau khi lắp PCB nguồn thay thế, hãy xác minh tất cả các bộ truyền động ba trục đều hoạt động trước khi đưa máy trở lại hoạt động.

Câu hỏi 4: Biện pháp phòng ngừa an toàn nào được áp dụng khi thay thế 6SC6108-0SN00?

Cô lập và khóa nguồn điện của mô-đun SIMODRIVE 610. PCB nguồn chứa các tụ điện và hoạt động từ bus DC giúp duy trì điện tích sau khi ngắt nguồn - xác minh điện áp bus ở mức an toàn trước khi truy cập vào bên trong. PCB nguồn A38 được gắn liền kề với các kết nối bus điện áp cao. Xử lý bảng thay thế bằng dây đeo cổ tay chống tĩnh điện trên bề mặt an toàn ESD.
