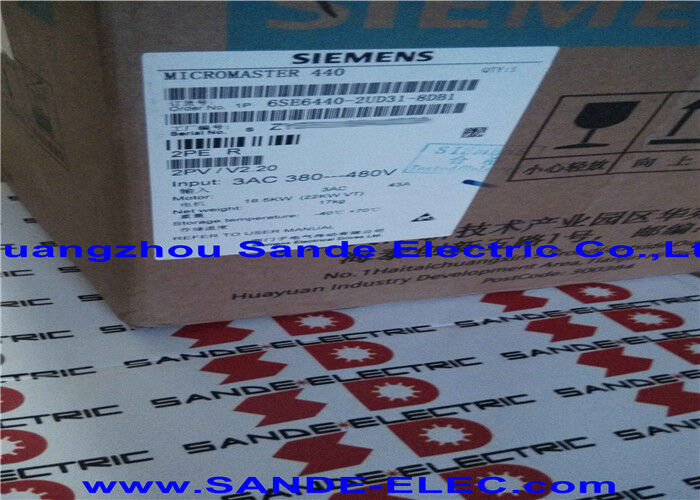

SIMATIC INVERTER 6SE6440-2UD31-8DB1 6SE6 440-2UD31-8DB1 6SE644O-2UD31-8DB1

6SE6440-2UD31-8DB1∙ Siemens MICROMASTER 440 ∙ 18.5kW CT / 22kW LO / 380 ∙ 480V / 3 pha / Không bộ lọc / IP20

MICROMASTER 440 với 18,5kW lớp công suất trung bình cao

6SE6440-2UD31-8DB1 đặt MICROMASTER 440 ở vị trí 18.5kW mô-men xoắn liên tục lớp công suất trung bình cao nơi động cơ chuyển từ vận chuyển công nghiệp nhẹ hơn và các ứng dụng đóng gói sang các động cơ máy nặng hơn, quạt và máy bơm lớn hơn, và các hệ thống xử lý vật liệu quan trọng.

Với công suất 18,5kW CT và 22kW LO từ 380V 480V AC, MM440 này bao gồm phạm vi công suất nơi nhiều quy trình công nghiệp triển khai các động cơ sản xuất chính của họ:

Với mô-men xoắn không đổi 18,5 kW:Động cơ hỗ trợ cần cẩu và nâng, máy vận chuyển nặng với tải trọng quán tính cao, máy nén đòi hỏi mô-men xoắn hoàn toàn ở tất cả các tốc độ và các động cơ chính của máy dệt may và in ấn.

Với mô-men xoắn 22kW:Các quạt ly tâm trong các hệ thống HVAC công nghiệp, các đơn vị xử lý không khí quản lý tòa nhà lớn và các máy bơm ly tâm đầu cao, nơi tốc độ biến đổi mang lại tiết kiệm năng lượng tối đa.

Các thông số kỹ thuật chính

18.5kW CT / 22kW LO 2 Profile quá tải cho tải khác nhau

Cấu trúc xếp hạng kép của ổ đĩa MM440 cho phép một cấu hình phần cứng phục vụ hai loại ứng dụng khác nhau:

18.5kW CT (Tốc mô-men liên tục / quá tải cao):Động cơ có thể cung cấp 150% của nó 18.5kW đầu ra trong 60 giây và 200% trong 3 giây.và quá tải ngắn từ đỉnh quá trìnhĐánh giá CT được chọn cho các ứng dụng mà nhu cầu mô-men xoắn có thể tăng đáng kể trên các giá trị trạng thái ổn định.

22kW LO (Low Overload / Square-law):Năng lượng của quạt và máy bơm tuân theo quy luật hình khối, quy mô mô mô-men xoắn theo vuông tốc độ, công suất theo hình khối.Bằng cách cấu hình cùng một phần cứng ổ đĩa cho nhiệm vụ LO, một động cơ 22kW lớn hơn có thể được sử dụng với 6SE6440-2UD31-8DB1, chấp nhận giảm không gian đầu quá tải để đổi lấy khả năng đầu ra liên tục cao hơn.

Các kịch bản ứng dụng

Động cơ vận chuyển nặng:Động cơ truyền tải sản xuất 18,5kW đòi hỏi tốc độ biến đổi với khả năng quá tải cao cho các điều kiện tải.6SE6440-2UD31-8DB1 với điều khiển vector FCC cung cấp điều chỉnh tốc độ trơn tru và xử lý quá tải đáng tin cậy.

Fan HVAC lớn:Một quạt cung cấp không khí 22kW trong một tòa nhà công nghiệp đòi hỏi tốc độ biến đổi hiệu quả về năng lượng.6SE6440-2UD31-8DB1 cung cấp phạm vi tốc độ quạt đầy đủ với tiết kiệm năng lượng tối đa ở tải phần.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa CT (18,5kW) và LO (22kW) cho 6SE6440-2UD31-8DB1 là gì?

CT (18,5 kW) cung cấp quá tải 150% × 60s cho các ứng dụng có đỉnh tải tạm thời.LO (22kW) cho phép một động cơ lớn hơn nhưng giới hạn quá tải đến 110% × 60s. Chọn CT cho máy vận chuyển, thang máy, máy nén; chọn LO cho quạt và máy bơm ly tâm.

Q2: Liệu 6SE6440-2UD31-8DB1 có bao gồm một chiếc trực thăng phanh?

Dòng MM440 bao gồm một điểm kết nối transistor phanh tích hợp cho phép kết nối kháng điện phanh bên ngoài.Giá trị kháng điện phanh tối thiểu và công suất định số phải được tính từ tài liệu truyền động dựa trên quán tính của tải và thời gian giảm tốc cần thiếtMột bộ bán dẫn phanh bên trong quản lý việc chuyển đổi điện trở ̇ chỉ có điện trở bên ngoài là một thành phần riêng biệt.

Q3: Các tùy chọn truyền thông nào có sẵn cho 6SE6440-2UD31-8DB1?

Cổng RS485 tích hợp hỗ trợ giao thức USS để liên lạc hàng loạt với PLC hoặc HMI chủ.bảng thông tin liên lạc CBP2 tùy chọn được cắm vào khe cắm tùy chọn của MM440 cho phép tích hợp SIMATIC S7 PLC trực tiếp qua PROFIBUSDeviceNet và các bus thực địa khác được hỗ trợ bởi các bảng tùy chọn Siemens tương ứng của họ.

Q4: Những giới hạn nhiệt độ môi trường xung quanh áp dụng cho 6SE6440-2UD31-8DB1?

MM440 được đánh giá cho nhiệt độ xung quanh từ -10 °C đến + 50 °C ở mức tải đầy đủ.có thể áp dụng một số điều chỉnh của dòng điện đầu ra tùy thuộc vào mô hình cụ thể ️ xác nhận từ trang dữ liệu MM440 cho đường cong điều chỉnh chính xác. Ở 18,5 ≈ 22kW, quạt làm mát bên trong của ổ đĩa là rất cần thiết để đảm bảo khoảng trống thông gió đầy đủ xung quanh ổ đĩa trong tủ điều khiển.

Q5: Các tùy chọn bảng điều khiển nào có sẵn cho 6SE6440-2UD31-8DB1?

MM440 được cung cấp mà không có bảng điều khiển trong biến thể này.và điều khiển chạy / dừng tại địa phương. AOP-2 (Advanced Operator Panel) thêm một màn hình hiển thị đồ họa với tên tham số văn bản đơn giản và chức năng sao chép để sao lưu và khôi phục các tham số ổ đĩa.Cả hai bảng điều khiển clip vào cổng bảng điều khiển của ổ đĩa mà không có công cụ.
