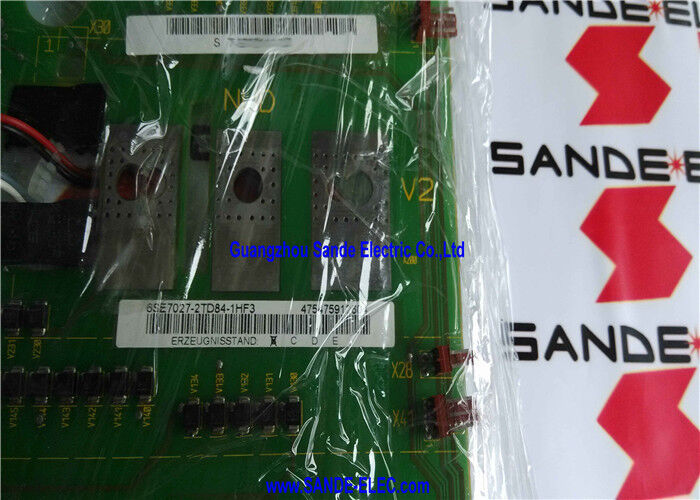

Simens Simovert Masterdrives Power Controller 510VDC-620VDC 6SE7027-2TD84-1HF3

6SE7027-2TD84-1HF3 | Mô-đun bộ điều khiển nguồn SIMOVERT MASTERDRIVES PEU của Siemens — 72A / 510–620V DC / 1,5 kg / Ổ đĩa cơ sở

PEU ở 72A - Cấp điện áp TD84

6SE7027-2TD84-1HF3 là PEU (Bộ điện tử công suất) dành cho các ổ đĩa SIMOVERT MASTERDRIVES thuộc loại DC 72A / 510–620V — được xác định bằng ký hiệu điện áp TD84. Thông số kỹ thuật bus DC đã được xác nhận (510–620V DC) đặt PEU này vào loại điện áp biến tần tiêu chuẩn của MASTERDRIVES.

Trong dòng MASTERDRIVES PEU, định mức 72A được chia sẻ giữa các biến thể cấp điện áp khác nhau:

• 6SE7027-2ED84-1HF5:PEU 72A ở loại đầu vào AC 380–460V
• 6SE7027-2TD84-1HF3:PEU 72A ở cấp điện áp TD84 (bus 510–620V DC)

Cả hai đều phục vụ ổ đĩa MASTERDRIVES xếp hạng 72A, nhưng ký hiệu TD84 và ED84 xác định các biến thể ổ đĩa khác nhau — việc xác nhận PEU chính xác từ bảng tên của ổ đĩa đã cài đặt là điều cần thiết.

Thông số kỹ thuật chính

72A trong bối cảnh MASTERDRIVES

Ở dòng điện đầu ra 72A, 6SE7027-2TD84-1HF3 PEU phục vụ các ứng dụng MASTERDRIVES tầm trung:

Công suất động cơ ở 72A/380–460V AC:Công suất động cơ ba pha khoảng 37–45kW — loại bao gồm quạt công nghiệp lớn, máy bơm hạng nặng, băng tải và bộ truyền động chính của máy công cụ trong phạm vi 37–55kW.

Xếp hạng PEU liền kề trong lớp TD84:Dòng MASTERDRIVES PEU ở cấp điện áp TD84 cũng bao gồm 47A (6SE7024-7TD84-1HF3) — biến thể 47A phục vụ các động cơ nhỏ hơn trong cùng cấp điện áp, được xác nhận từ danh sách eBay và thị trường lân cận.

Kịch bản ứng dụng

Lỗi giai đoạn nguồn MASTERDRIVES - lớp TD84:Ổ đĩa SIMOVERT MASTERDRIVES thuộc loại 72A TD84 phát triển các cảnh báo giai đoạn nguồn - lỗi IGBT, quá điện áp bus DC hoặc lỗi ổ đĩa cổng. Bộ điều khiển được xác minh là khỏe mạnh. 6SE7027-2TD84-1HF3 được thay thế, khôi phục giai đoạn nguồn biến tần hoàn chỉnh.

Mở rộng cấu hình ổ đĩa cơ sở:Cơ sở lắp các mô-đun tùy chọn vào ổ đĩa cơ sở MASTERDRIVES sẽ xác minh PEU đã cài đặt là 6SE7027-2TD84-1HF3 trước khi tiếp tục — xác nhận phần cứng ổ đĩa cơ sở trước khi thêm các tùy chọn liên lạc hoặc phanh.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa 6SE7027-2TD84-1HF3 và 6SE7027-2ED84-1HF5 — cả hai đều là mô-đun PEU 72A?

Cả hai đều là thiết bị điện tử công suất 72A PEU dành cho MASTERDRIVES, nhưng chúng phục vụ các biến thể ổ đĩa cấp điện áp khác nhau — ký hiệu TD84 và ED84 xác định các cấu hình nguồn đầu vào AC khác nhau trong phạm vi MASTERDRIVES. Luôn xác nhận từ bảng tên của biến tần đã lắp đặt loại điện áp (TD84 hoặc ED84) nào được áp dụng trước khi đặt hàng, vì việc lắp sai biến thể PEU có thể gây ra sự không tương thích với bộ điều khiển của biến tần.

Câu hỏi 2: "Ổ đĩa cơ sở" có nghĩa là gì đối với 6SE7027-2TD84-1HF3 và có thể thêm những tùy chọn nào?

Ký hiệu Base Drive cho biết PEU này cung cấp chức năng biến tần cơ bản — điều khiển tốc độ động cơ và mô-men xoắn từ bộ điều khiển MASTERDRIVES. Khả năng mở rộng tùy chọn bao gồm: bộ hãm để giảm tốc nhanh bằng hãm điện trở, bảng giao tiếp PROFIBUS hoặc DeviceNet, mô-đun phản hồi bộ mã hóa và bảng tùy chọn công nghệ cho các chức năng điều khiển chuyên dụng. Các tùy chọn này được thêm vào hệ thống truyền động riêng biệt với PEU cơ sở.

Câu hỏi 3: Mã lỗi MASTERDRIVES nào biểu thị lỗi 6SE7027-2TD84-1HF3 PEU?

Các lỗi PEU tạo ra các mã cảnh báo cấp nguồn — F001 (quá dòng), F002 (quá điện áp), F006 (lỗi IGBT) hoặc F026 (lỗi bộ cổng) — xuất hiện trên bảng vận hành hoặc bộ tham số hóa của biến tần. Những điều này cho thấy lỗi phần cứng nguồn chứ không phải lỗi bộ điều khiển hoặc lỗi giao tiếp. Xác nhận loại mã lỗi trước khi tháo PEU — lỗi bộ điều khiển tạo ra các kiểu cảnh báo khác nhau và được giải quyết bằng cách thay thế mô-đun điều khiển thay vì PEU.

Q4: Sau khi thay thế 6SE7027-2TD84-1HF3, các thông số biến tần có bị ảnh hưởng không?

Không. Các thông số biến tần được lưu trữ trong bộ điều khiển MASTERDRIVES — không phải trong phần cứng nguồn PEU. Việc thay thế PEU không ảnh hưởng đến bất kỳ dữ liệu động cơ được lưu trữ, giới hạn tốc độ, thời gian tăng tốc hoặc điều chỉnh vòng điều khiển nào. Sau khi lắp thiết bị thay thế và hoàn tất cài đặt vật lý, hãy cấp nguồn cho ổ đĩa và xác minh rằng nó đã vượt qua quá trình tự kiểm tra trước khi bật động cơ.

Câu hỏi 5: Những biện pháp phòng ngừa an toàn nào được áp dụng khi thay thế 6SE7027-2TD84-1HF3?

Cô lập và khóa nguồn điện chính cho thiết bị MASTERDRIVES. Các tụ điện bus DC trong 72A PEU duy trì điện áp nguy hiểm (dải DC 510–620V) trong thời gian dài sau khi tháo nguồn điện. Làm theo quy trình chờ xả tụ điện trong sổ tay hướng dẫn bảo trì MASTERDRIVES và xác minh điện áp bus dưới 50V bằng vôn kế đã hiệu chuẩn trước khi truy cập PEU. PEU 1,5 kg yêu cầu xử lý cẩn thận — sử dụng cả hai tay khi tháo và lắp mô-đun.
