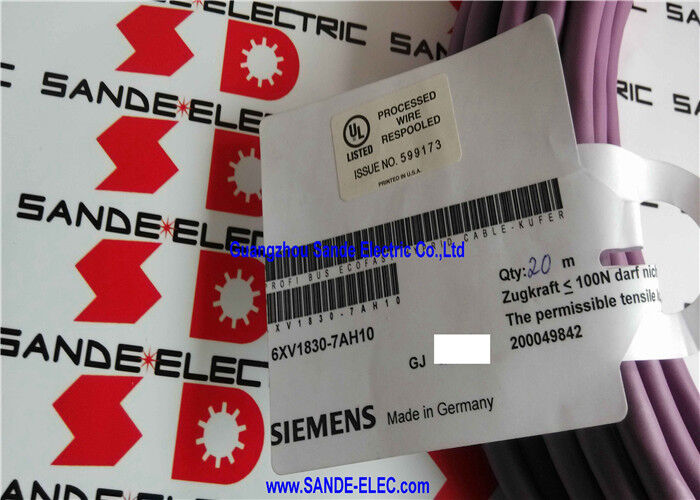

Siemens 6XV1830-7AH10 | Cáp kéo lai PROFIBUS ECOFAST — 6 dây / 4×1,5mm² + 2×0,64mm / Không chứa halogen / Bán theo mét

Một cáp cho nguồn và dữ liệu — Thiết kế lai ECOFAST

6XV1830-7AH10 là cáp kéo lai PROFIBUS ECOFAST của Siemens — một cáp duy nhất mang đồng thời cả kết nối dữ liệu bus trường PROFIBUS DP và nguồn điện cho các thiết bị hiện trường được kết nối. Thiết kế "hybrid" này là đặc điểm nổi bật của khái niệm ECOFAST: thay vì chạy cáp nguồn và cáp PROFIBUS riêng biệt từ tủ điều khiển đến từng thiết bị hiện trường, một cáp lai ECOFAST xử lý cả hai chức năng.

Cấu trúc cáp phản ánh vai trò kép này. Bốn dây dẫn bằng đồng 1,5 mm² truyền dòng điện đến các thiết bị hiện trường — mặt cắt ngang lớn hơn xử lý công suất dòng điện cần thiết cho nguồn điện của thiết bị. Hai dây dẫn 0,64mm mang cặp dữ liệu vi sai PROFIBUS DP, được che chắn riêng lẻ bằng lá nhôm chồng lên nhau và màn chắn bện bên ngoài bằng đồng mạ thiếc. Tấm chắn cặp PROFIBUS cách ly tín hiệu dữ liệu khỏi dây dẫn điện trong cùng một lớp vỏ ngoài.

Ký hiệu loại kéo xác nhận rằng cáp này được thiết kế để lắp đặt động - xích kéo cáp, cánh tay máy di chuyển và các ứng dụng trong đó cáp uốn cong nhiều lần trong khi vận hành. Cáp PROFIBUS tiêu chuẩn chỉ được thiết kế để lắp đặt cố định; Cấu trúc linh hoạt và hình dạng sợi của cáp kéo có thể chịu được các chu kỳ uốn cơ học của việc lắp đặt di chuyển mà không bị mỏi.

Thông số kỹ thuật chính

Ghi chú đặt hàng và lắp đặt

6XV1830-7AH10 được bán theo mét với số lượng đặt hàng tối thiểu là 20 mét cho mỗi lần giao hàng. Chiều dài liên tục tối đa cho mỗi lần giao hàng là 1000 mét. Đặt hàng chiều dài cáp được lắp đặt thực tế cộng với khả năng định tuyến — cáp không thể được nối giữa chừng trong quá trình cài đặt PROFIBUS tiêu chuẩn.

Lớp vỏ ngoài màu tím tuân theo quy ước màu sắc PROFIBUS, giúp phân biệt cáp PROFIBUS với các loại cáp công nghiệp khác trong ống dẫn cáp. Ở đường kính ngoài 11 mm, hãy xác minh bán kính uốn cong tối thiểu của xích kéo cáp và tỷ lệ lấp đầy phù hợp với thông số kỹ thuật cáp này trước khi lắp đặt.

Câu hỏi thường gặp

Câu hỏi 1: Hệ thống ECOFAST là gì và tại sao nó sử dụng cáp lai?

ECOFAST (Hệ thống lắp đặt trường năng lượng và truyền thông) là khái niệm của Siemens nhằm phân phối nguồn và truyền thông PROFIBUS DP tới các thiết bị hiện trường trong một cơ sở hạ tầng cáp duy nhất, sử dụng các đầu nối kết nối nhanh được tiêu chuẩn hóa. Cáp lai mang cả hai chức năng trong một vỏ bọc, giúp giảm số lượng cáp, lượng ống dẫn và thời gian lắp đặt so với việc chạy cáp nguồn và cáp PROFIBUS riêng biệt cho từng thiết bị.

Câu hỏi 2: Có thể sử dụng 6XV1830-7AH10 làm cáp PROFIBUS tiêu chuẩn mà không cần kết nối dây dẫn điện không?

Đúng. Cặp dữ liệu PROFIBUS (2 × 0,64mm, được bảo vệ) hoạt động như cáp PROFIBUS DP tiêu chuẩn bất kể dây dẫn điện có được sử dụng hay không. Dây dẫn điện có thể không được kết nối ở cả hai đầu nếu việc lắp đặt chỉ yêu cầu liên kết dữ liệu fieldbus. Chấm dứt các dây dẫn điện không sử dụng một cách thích hợp ở cả hai đầu cáp để tránh tiếp xúc với các dây dẫn khác.

Câu hỏi 3: Độ dài cài đặt tối đa cho mỗi đoạn cáp cho PROFIBUS trên cáp này là bao nhiêu?

Độ dài đoạn PROFIBUS DP phụ thuộc vào tốc độ truyền và đặc tính cáp, không chỉ loại cáp. Với tốc độ 12 Mbps (tốc độ PROFIBUS DP tối đa), độ dài đoạn tối đa là 100m. Ở tốc độ 1,5 Mbps, khoảng cách tối đa có thể kéo dài đến 200m và ở tốc độ truyền thấp hơn, khoảng cách xa hơn có thể được thực hiện. Xác nhận tốc độ truyền cụ thể được sử dụng trong quá trình cài đặt dựa trên bảng độ dài đoạn PROFIBUS DP cho loại cáp 6XV1830-7AH10.

Câu hỏi 4: 6XV1830-7AH10 có phù hợp để lắp đặt trong xích kéo cáp (ví dụ: Igus) không?

Có — ký hiệu "cáp kéo" xác định cụ thể loại cáp này được thiết kế cho các ứng dụng cáp kéo và cáp di chuyển. Vật liệu bện dây dẫn bên trong và vỏ bọc bên ngoài được chọn để có khả năng chống mỏi theo chu kỳ uốn cần thiết trong các ứng dụng cáp kéo. Xác nhận yêu cầu bán kính uốn tối thiểu của nhà sản xuất xích kéo so với bán kính uốn tối thiểu định mức của cáp.

Câu hỏi 5: Đầu nối nào được sử dụng với 6XV1830-7AH10 ở đầu thiết bị hiện trường?

Hệ thống ECOFAST sử dụng các đầu nối kết nối nhanh hình tròn được tiêu chuẩn hóa ở đầu thiết bị hiện trường. Dòng đầu nối ECOFAST của Siemens kết hợp với các thiết bị hiện trường và mô-đun I/O tương thích với ECOFAST. Đầu nối chứa cả dây dẫn nguồn và đầu cuối cặp dữ liệu PROFIBUS trong một kết nối. Đặt hàng các đầu nối riêng biệt dựa trên loại kết nối thiết bị hiện trường (nam hoặc nữ, bảng điều khiển hoặc cáp).
