Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

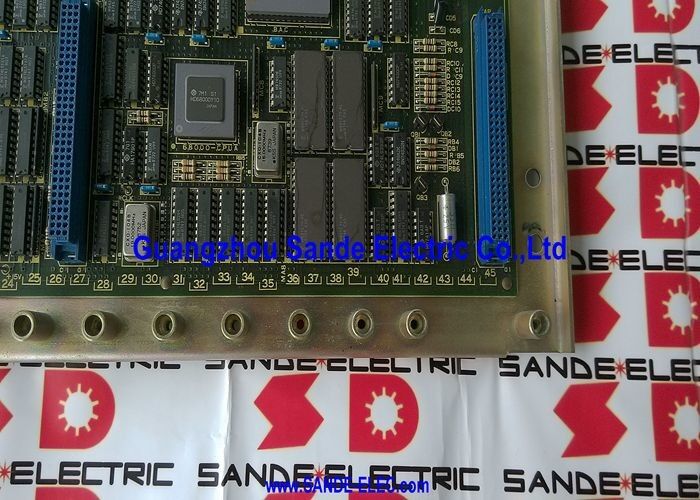

| Số mô hình | A16B-1010-0200 |
FANUC Series 11 (F11) đại diện cho một cột mốc quan trọng trong lịch sử CNC: đây là một trong những hệ thống CNC kỹ thuật số thế hệ đầu tiên của FANUC. Các thế hệ FANUC CNC trước đó đã sử dụng giao tiếp servo tương tự và kiến trúc điều khiển kỹ thuật số tương đối đơn giản. Series 11 đã chuyển sang điều khiển truyền động kỹ thuật số — một bước kỹ thuật cơ bản giúp cải thiện độ chính xác của servo, giảm độ lệch và loại bỏ các yêu cầu hiệu chuẩn tương tự của các hệ thống trước đó.
Ký hiệu "Digital Master PCB 11 Control" trong mô tả của người dùng đề cập trực tiếp đến danh tính thế hệ này. A16B-1010-0200 là bo mạch chủ cho biến thể đầu tiên của kiến trúc kỹ thuật số này — thế hệ 11-A (Model A).
| tham số | Giá trị |
|---|---|
| Hệ thống CNC | FANUC Dòng 11-A (F11) |
| Tương thích | 11M (gia công), 11T (tiện) |
| Giao diện | Sợi quang |
| Trưng bày | CRT 9" hoặc CRT màu 14" |
| Tính năng | Khe cắm thẻ trục ngoại vi |
| Loạt | A16B-1010 |
A16B-1010-0200 hỗ trợ hai tùy chọn hiển thị CRT, được xác định bởi card xử lý đồ họa được cài đặt:
Màn hình CRT 9 inch (đơn sắc):Hiển thị tiêu chuẩn cho hoạt động CNC dựa trên văn bản - hiển thị chương trình, vị trí trục, bảng tham số và thông báo cảnh báo. Màn hình nhỏ gọn thích hợp cho bảng điều khiển nhỏ hơn.
Màn hình màu CRT 14 inch:Màn hình màu lớn hơn cho phép hiển thị đường dẫn công cụ đồ họa đầy đủ màu sắc và giao diện vận hành nâng cao. Được sử dụng khi người chế tạo máy chỉ định giao diện vận hành màu, lớn hơn.
Card xử lý đồ họa được lắp trong khe đồ họa của CNC sẽ xác định loại màn hình nào đang hoạt động. Bo mạch chủ A16B-1010-0200 hỗ trợ cả hai cấu hình.
Thay thế bo mạch chủ trung tâm gia công Series 11-M:Trung tâm gia công FANUC 11-M không khởi tạo được — hiển thị trống, không có chức năng trục, không phản hồi. Bo mạch chủ A16B-1010-0200 được xác định là có lỗi. Thay thế bằng cấu hình mô-đun ban đầu (thẻ trục, bo mạch bộ nhớ, bộ xử lý đồ họa được cài đặt lại) khôi phục hoạt động đầy đủ của 11-M.
Nâng cấp trung tâm tiện Series 11-T:Một trung tâm tiện 11-T cũ hơn được tân trang lại để tiếp tục phục vụ sản xuất. A16B-1010-0200 được thay thế làm cốt lõi của việc đổi mới hệ thống điều khiển, thiết lập lại tuổi thọ của bo mạch chủ.
Câu hỏi 1: Sự khác biệt giữa các biến thể Series 11-A và các biến thể Series 11 mới hơn trong dòng A16B-1010 là gì?
A16B-1010-0200 là bo mạch chính thế hệ đầu tiên (11-A) dành cho máy CNC kỹ thuật số Series 11. Các biến thể Series 11 sau này — bao gồm các thế hệ 11-B và 11-C trong dòng A16B-1010 — tích hợp các bản cập nhật phần cứng giúp cải thiện hiệu suất, mở rộng dung lượng bộ nhớ và tinh chỉnh kiến trúc điều khiển trục. Các số bộ phận liền kề trong phạm vi A16B-1010 (chẳng hạn như A16B-1010-0210, A16B-1010-0321, A16B-1010-0331) đại diện cho các thế hệ sau này. A16B-1010-0200 là điểm khởi đầu 11-A của dòng CNC kỹ thuật số Series 11.
Câu hỏi 2: Giao diện cáp quang trên A16B-1010-0200 có sử dụng cùng giao thức FSSB như các hệ thống FANUC sau này không?
Không. Giao diện cáp quang trên A16B-1010-0200 dùng để truyền dữ liệu hệ thống và tín hiệu đồ họa giữa bo mạch chính và bộ hiển thị/đồ họa — đó là liên kết truyền thông dữ liệu cho mục đích hiển thị. Điều này khác với FSSB (Bus nối tiếp Fanuc servo) sau này của FANUC, là giao diện lệnh điều khiển servo sợi quang. Sợi quang trong bối cảnh Series 11 phục vụ một mục đích kiến trúc khác.
Câu hỏi 3: Có phải tất cả thẻ nhớ và thẻ trục từ bản cài đặt A16B-1010-0200 ban đầu đều được sử dụng lại trên bo mạch thay thế không?
Đúng. Các thẻ trục ngoại vi, card xử lý đồ họa, bo mạch bộ nhớ và các mô-đun liên quan phải được gỡ bỏ khỏi bo mạch chính bị lỗi và cài đặt lại trong A16B-1010-0200 thay thế. Các bo mạch và mô-đun này mang cấu hình trục, loại màn hình và phần mềm hệ thống. Việc chuyển chúng sang bo mạch thay thế sẽ giữ nguyên cấu hình hệ thống ban đầu mà không yêu cầu xây dựng lại hoàn toàn từ đầu.
Q4: Cần sao lưu dữ liệu gì trước khi thay thế A16B-1010-0200?
Sao lưu tất cả các thông số CNC và các chương trình bộ phận được lưu trữ trước khi tháo bo mạch chủ. Trong kỷ nguyên Series 11, việc sao lưu thường được thực hiện qua RS-232C tới máy đục lỗ băng giấy, máy ghi băng cassette hoặc PC được kết nối RS-232C tùy thuộc vào tùy chọn I/O của máy. Xác nhận từ sổ tay hướng dẫn bảo trì Series 11 xem phương pháp sao lưu nào có sẵn trên máy cụ thể trước khi bắt đầu thay thế.
