FANUC A16B-1200-0720 | PCB bộ truyền động servo 2 trục S-Series — Dòng A16B-1200 / Điều khiển servo hai trục / AC

Điều khiển servo hai trục trong dòng A16B-1200

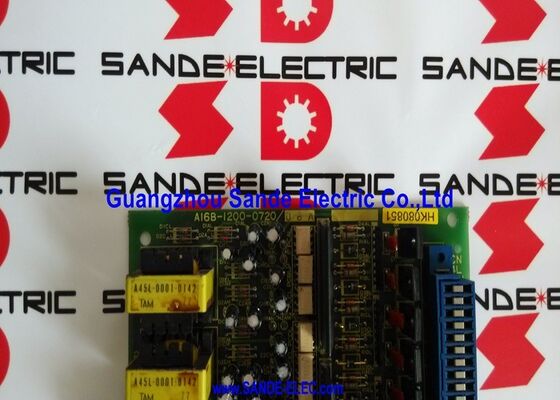

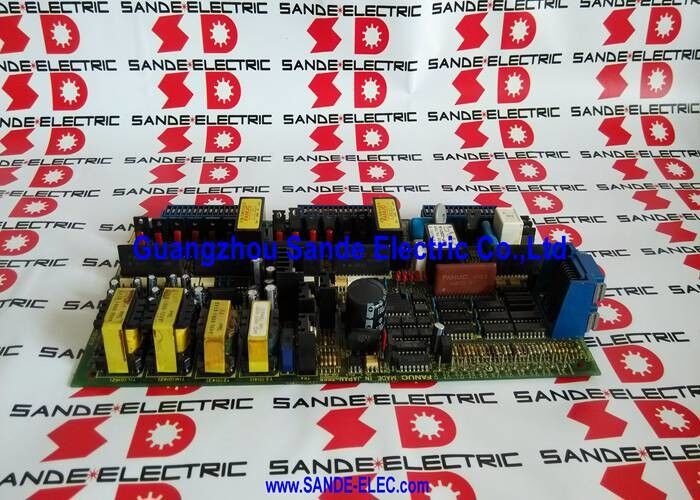

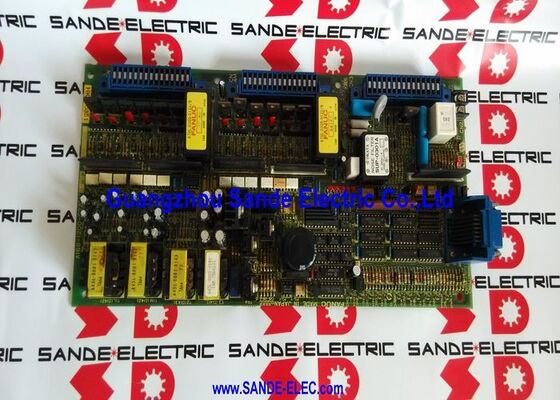

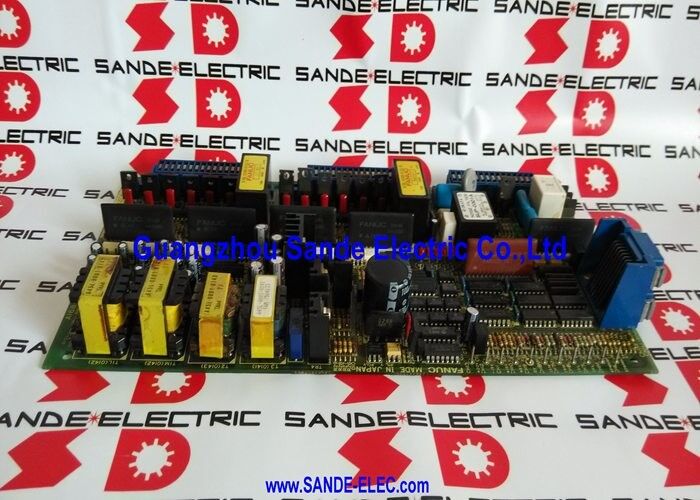

A16B-1200-0720 là PCB điều khiển truyền động servo 2 trục thuộc dòng A16B-1200 của FANUC, được thiết kế cho các hệ thống truyền động servo AC dòng S trong máy công cụ CNC. Trong kiến ​​trúc ổ đĩa servo S-series, mô-đun ổ đĩa servo xử lý việc điều khiển vị trí và dòng điện vòng kín cho các trục servo được kết nối. A16B-1200-0720 điều khiển đồng thời hai trục — trục L và trục M — từ một bảng mạch duy nhất, cho phép chuyển động hai trục được đồng bộ hóa trong mô-đun truyền động mà nó phục vụ.

S-series là thế hệ truyền động servo giao diện tương tự của FANUC trước dòng Alpha. Các máy được chế tạo trên bộ truyền động servo dòng S vẫn tiếp tục được đưa vào sử dụng trong sản xuất. A16B-1200-0720 là thành phần PCB điều khiển trong cụm ổ đĩa servo 6058 - xác định và thay thế bo mạch này một cách cụ thể, thay vì bộ ổ đĩa hoàn chỉnh, là đường dẫn sửa chữa cấp thành phần cho các lỗi ổ đĩa S-series trong đó thẻ điều khiển là nguồn lỗi.

Thông số kỹ thuật chính

Sửa chữa cấp độ bo mạch và thay thế ổ đĩa

Mô-đun ổ đĩa servo 6058 là một bộ phận hoàn chỉnh với PCB điều khiển A16B-1200-0720 làm thành phần bên trong. Việc xác định xem lỗi ổ đĩa servo có bắt nguồn từ PCB điều khiển hay giai đoạn nguồn hay không sẽ xác định xem việc sửa chữa ở cấp độ bảng mạch có phải là đường dẫn thích hợp hay không.

Lỗi thẻ điều khiển thường tạo ra mã cảnh báo đồng thời trên tất cả các trục được điều khiển bởi bo mạch - khi cảnh báo trục L và trục M xuất hiện cùng với động cơ và cáp tốt đã được xác nhận thì A16B-1200-0720 là nghi phạm chính. Các lỗi ở giai đoạn nguồn tạo ra cảnh báo quá dòng, mất pha hoặc bóng bán dẫn dành riêng cho mạch bị ảnh hưởng, thường là trên một trục hoặc dưới dạng lỗi phụ thuộc vào tải.

Xác nhận số bộ phận chính xác từ nhãn của bảng đã lắp đặt trước khi đặt hàng. Các biến thể A16B-1200 liền kề phục vụ số lượng trục và cấu hình truyền động khác nhau trong dòng S-series.

Câu hỏi thường gặp

Câu hỏi 1: Thế hệ CNC FANUC nào sử dụng A16B-1200-0720?

PCB điều khiển servo dòng A16B-1200 được liên kết với nền tảng truyền động servo dòng S của FANUC — thế hệ đi trước dòng Alpha. Ổ đĩa servo dòng S giao tiếp với các bộ điều khiển CNC FANUC Series 0, 3, 5, 6 và 10/11/12 sử dụng giao diện PLC tương tự. Xác nhận việc tạo CNC và truyền động từ tài liệu máy trước khi chỉ định bảng này.

Câu hỏi 2: A16B-1200-0720 có thể được kiểm tra trước khi lắp đặt không?

Việc xác minh chức năng của bộ điều khiển truyền động servo PCB yêu cầu chạy mô-đun truyền động hoàn chỉnh dưới tải động cơ - các điều kiện không thể sao chép nếu không có cụm truyền động đầy đủ và động cơ được kết nối. Một bảng được xác nhận tốt trong thử nghiệm máy của nhà tài trợ là phương pháp xác minh đáng tin cậy nhất. Thử nghiệm bật nguồn trên băng ghế dự bị mà không tải chỉ xác nhận rằng bo mạch bật nguồn mà không gặp lỗi cơ bản.

Câu hỏi 3: Cảnh báo nào cho thấy A16B-1200-0720 bị lỗi?

Cảnh báo đồng thời trên cả trục L và trục M — hai trục được điều khiển bởi bo mạch này — với các động cơ và cáp tốt đã được xác nhận hướng tới PCB điều khiển. Lỗi VRDY (tốc độ sẵn sàng) khi khởi động hoặc mã cảnh báo cho biết lỗi giao tiếp servo cũng chỉ ra thẻ điều khiển khi hệ thống dây dẫn động và động cơ được xác nhận là hoạt động tốt.

Câu hỏi 4: Có cài đặt công tắc hoặc jumper nào trên A16B-1200-0720 phải khớp không?

PCB điều khiển truyền động servo trong dòng A16B-1200 có thể mang các công tắc cấu hình cho các tham số giao diện trục. Trước khi tháo bảng gốc, hãy chụp ảnh hoặc ghi lại tất cả các vị trí chuyển đổi. Bảng thay thế phải được cấu hình giống hệt nhau. Cài đặt công tắc không chính xác tạo ra cảnh báo trục hoặc hành vi truyền động không chính xác không khớp với các tham số chuyển động được lập trình của CNC.

Câu 5: Nguồn gốc của A16B-1200-0720 ở đâu?

Thông qua thị trường hậu mãi ổ đĩa servo dòng S của FANUC — các đại lý linh kiện FANUC, chuyên gia sửa chữa CNC công nghiệp và các nhà cung cấp dư thừa đã được kiểm tra. Xác nhận cụ thể A16B-1200-0720 từ nhãn của bo mạch đã lắp đặt. Họ A16B-1200 có nhiều biến thể; hậu tố -0720 xác định cấu hình 2 trục cụ thể cho mô-đun truyền động 6058.
