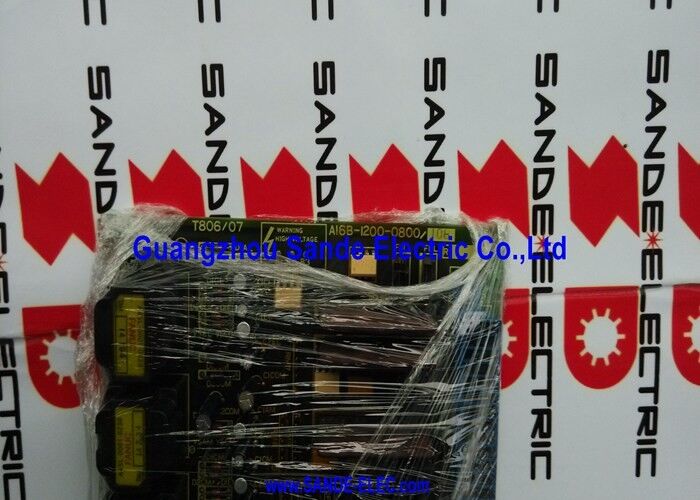

Bảng lái xe A16B-1200-0800 A16B-12OO-O8OO A16B12000800

A16B-1200-0800∙ FANUC S-Series Twin Digital Servo Control PCB ∙ Dual Axis / PWM / A06B-6058 / 0-B / 0-C / Series 15

S-Series Servo Drives ️ Thế hệ CNC mà bảng này phục vụ

FANUC S-series AC servo amplifiers (series A06B-6058) đại diện cho thế hệ thứ hai của FANUC số AC servo drives được phát hành cùng với các hệ thống CNC kỹ thuật số đầu tiên vào cuối những năm 1980.Những ổ này thay thế các servo analog trước đây và servo amplifier thế hệ, mang lại điều khiển PWM kỹ thuật số cho trục máy công cụ.

A16B-1200-0800 là thẻ điều khiển trên cùng cho các ổ đĩa hai trục S-series.Nó nằm trên đỉnh của đơn vị ổ đĩa như là PCB trên cùng lớp thông tin xử lý và kiểm soát trên giai đoạn năng lượng bên dướiKhi CNC gửi lệnh trục đến ổ A06B-6058, A16B-1200-0800 nhận chúng, xử lý chúng,và tạo ra các tín hiệu ổ cổng PWM chỉ huy các bóng bán dẫn điện trong phần năng lượng của ổ đĩa.

Các thông số kỹ thuật chính

PWM kỹ thuật số Làm thế nào để bảng điều khiển các ổ đĩa

Trong điều khiển tự động PWM kỹ thuật số, A16B-1200-0800 tính toán dòng điện động cơ cần thiết cho mỗi trục từ vị trí và sai số tốc độ giữa vị trí trục được lệnh và vị trí thực tế.Nó chuyển đổi lệnh hiện tại này thành chu kỳ PWM tỷ lệ thời gian bật và tắt trong chu kỳ chuyển mạch bóng bán dẫn tỷ lệ mà các bóng bán dẫn điện của ổ đĩa thực hiện ở tần số cao.

Kết quả là một dòng điện động cơ có giá trị trung bình theo sát tham chiếu được chỉ định.dòng động cơ mượt mà hơn và thấp hơn xoắn mô-men xoáy trên trụcPhương pháp tiếp cận PWM kỹ thuật số này thay thế phương pháp tham chiếu dòng tương tự cũ hơn, mang lại phản ứng trục nhất quán hơn trong các điều kiện tải và nhiệt độ khác nhau.

Các kịch bản ứng dụng

Cảnh báo trục ổ S:Một trung tâm gia công với A06B-6058-H222 động cơ hai trục phát triển một báo động servo hai trục.thẻ điều khiển A16B-1200-0800 được xác định là lỗi. cài đặt jumper được ghi lại từ bảng thất bại, lắp đặt vào thay thế, và ổ đĩa trở lại hoạt động bình thường.

Bảo trì 0-C CNC servo drive:Một hệ thống điều khiển 0-C cũ hơn chạy các ổ đĩa S-series có thẻ điều khiển A16B-1200-0800 được thay thế trong quá trình sửa chữa ổ servo theo kế hoạch.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A16B-1200-0800 và các bảng A16B-1200 khác là gì?

Dòng A16B-1200 bao gồm các bảng điều khiển servo S-series khác nhau trên các cấu hình ổ đĩa và kích thước động cơ khác nhau.Phiên bản 0800 là thẻ hai trục cho các ổ đĩa A06B-6058-H22x trung bình bao gồm các dòng động cơ 0S/0S đến 20S/20SSố bộ phận A16B-1200 khác phục vụ các mô hình ổ đĩa S-series khác nhau hoặc cấu hình trục đơn.

Q2: A16B-1200-0800 có thể được sử dụng trong các ổ đĩa S-series khác ngoài A06B-6058-H22x?

A16B-1200-0800 được xác nhận cho A06B-6058-H221 đến H224 (động cơ đôi 6058).Các biến thể khác của A06B-6058 (điểm số điện khác nhau hoặc phiên bản trục đơn có thể yêu cầu các biến thể thẻ điều khiển khác nhau)Luôn luôn xác minh mô hình ổ đĩa cụ thể từ bảng tên ổ đĩa và tham chiếu chéo với danh sách phụ tùng của ổ đĩa trước khi đặt hàng.

Q3: Điều gì sẽ xảy ra nếu các máy nhảy S1 và S2 được đặt không chính xác?

Cài đặt jumper không chính xác trên A16B-1200-0800 thường biểu hiện như: báo động servo ngay lập tức khi kích hoạt động; tốc độ trục không chính xác hoặc hành vi sai sau; trục di chuyển với tốc độ sai;hoặc điều khiển báo động quá tải trong điều kiện tải thấpLuôn luôn kiểm tra cấu hình jumper của thẻ thay thế so với tài liệu bảo trì của ổ đĩa và cài đặt của thẻ ban đầu trước khi bật hệ thống.

Q4: A16B-1200-0800 có tương thích với các hệ thống CNC FSSB (Fanuc Servo Serial Bus) không?

Không. Các ổ đĩa A06B-6058 của dòng S sử dụng giao diện hàng loạt cũ hơn chứ không phải là FSSB. FSSB được giới thiệu với dòng Alpha và Alpha-i trong CNC thế hệ i.A16B-1200-0800 tương thích với các hệ thống CNC sử dụng giao diện bus servo SeriesCác hệ thống CNC thế hệ i (16i, 18i, 21i) sử dụng FSSB và yêu cầu ổ servo Alpha-i hoặc Beta-i.

Q5: Việc thay thế A16B-1200-0800 có yêu cầu thay đổi tham số CNC servo không?

Các thông số servo (sức tăng trục, ID động cơ, loại mã hóa) được lưu trữ trong bộ nhớ tham số của CNC. Thay thế A16B-1200-0800 không thay đổi các thông số này.các thiết lập S1 và S2 jumper trên bảng thay thế phải phù hợp với cấu hình động cơ và ổ đĩaSau khi lắp đặt với jumpers chính xác, xác nhận sẵn sàng servo ở tốc độ thấp trước khi sản xuất đầy đủ.
