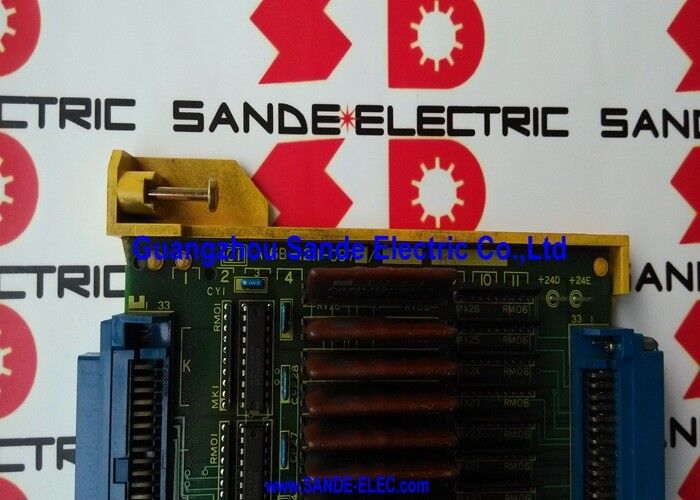

| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-1211-0970 |
Gia đình bảng I/O FANUC Series 0-C (Zero C hoặc F0C) sử dụng tên gọi E để xác định các mức công suất I/O khác nhau trong phạm vi A16B-1211-097x:
| Số phần | Định danh | DI | DO |
|---|---|---|---|
| A16B-1211-0970 | E3 | 104 | 72 |
| A16B-1211-0971 | E2 | Giảm | Giảm |
| A16B-1211-0972 | E1 | Tối thiểu | Tối thiểu |
Danh hiệu E3 A16B-1211-0970 là bảng đầy đủ. Tất cả 104 kênh đầu vào và 72 kênh đầu ra đều được lắp ráp và hoạt động.Các biến thể E2 và E1 mang theo các mạch ngày càng ít hơn cho máy công cụ đơn giản hơn, nơi cần ít điểm I / O hơn.
Đối với các trung tâm gia công và quay dòng 0-C với các bảng điều khiển được trang bị đầy đủ, máy thay dụng cụ tự động, hệ thống pallet và mạch thủy lực,cấu hình E3 cung cấp tổng số I / O cần thiết mà không hết kênh.
| Parameter | Giá trị |
|---|---|
| Định danh | E3 (đầy dân) |
| Các đầu vào số | 104 |
| Các đầu ra số | 72 |
| Hệ thống CNC | FANUC Series 0-C |
| Tương thích | 0-MC, 0-TC, 0-MD, 0-TD |
| Đánh giá | /01A |
A16B-1211-0970 kết nối với logic thang PMC (Programmable Machine Controller) của CNC Series 0-C. Chương trình thang đọc tất cả 104 trạng thái đầu vào mỗi chu kỳ quét và ghi vào tất cả 72 đầu ra.
Đường cầu bảng E3:
Khi A16B-1211-0970 thất bại, PMC mất liên lạc với các thiết bị máy.và không thể điều khiển các thiết bị điều khiển. CNC thường tạo ra các báo động liên kết I / O cụ thể cho phạm vi địa chỉ của bảng E3.
Trục trặc I/O của trung tâm gia công 0-MC:Một trung tâm gia công FANUC 0-MC phát triển báo động PMC ngẫu nhiên ảnh hưởng đến các chức năng thay đổi công cụ và pallet. Các chức năng trục chính vẫn bình thường.Thay thế khôi phục hoàn toàn 104/72 I / O thông tin liên lạc.
Trung tâm quay 0-TC với tự động hóa phức tạp:Một trung tâm xoay 0-TC với bộ cho ăn thanh, chuck thủy lực và đuôi sử dụng 90 trong số 104 đầu vào có sẵn và 65 trong số 72 đầu ra.Khả năng đầy đủ của bảng E3 chứa tải tín hiệu này thoải mái.
Q1: Sự khác biệt giữa E3 (A16B-1211-0970) và E2 (A16B-1211-0971) là gì?
E3 là bảng đầy đủ với 104 DI / 72 DO. E2 (A16B-1211-0971) có ít mạch I / O hơn ‡ một bổ sung DI / DO nhỏ hơn cho các công cụ máy đơn giản hơn.E3 và E2 phục vụ cùng một khe cắm vật lý trong CNC Series 0-C nhưng không thể được trao đổi mà không ảnh hưởng đến tính sẵn có địa chỉ I / ONếu chương trình PMC của một máy giải quyết đầu vào hoặc đầu ra trong phạm vi 73 ‰ 104 DI hoặc 57 ‰ 72 DO, các tín hiệu đó không tồn tại trên một thay thế E2.
Q2: Việc thay thế A16B-1211-0970 có yêu cầu thay đổi chương trình PMC không?
Không, chương trình PMC sử dụng địa chỉ I/O, chứ không phải bản sắc của bảng phần cứng.Thay thế A16B-1211-0970 bằng một bảng E3 giống hệt nhau ở cùng một cấu hình địa chỉ khôi phục hoàn toàn PMC I / O thông tin liên lạc mà không cần bất kỳ sửa đổi chương trình PMCChương trình thang hiện tại tiếp tục giải quyết các điểm I / O 104/72 trên bảng mới.
Q3: Các mạch đầu ra của bảng E3 là loại transistor hay relay?
Các bảng I/O Series 0-C sử dụng mạch đầu ra bóng bán dẫn (loại bể) ‡ không liên lạc rơle cơ học.Chúng phù hợp để điều khiển cuộn relé, đèn chỉ số, và cuộn van điện điện tử nhưng yêu cầu các liên lạc rơle bên ngoài để chuyển tải điện áp nguồn.Kiểm tra loại đầu ra và yêu cầu tải từ tài liệu điện của máy trước khi kết nối bất kỳ tải đầu ra.
Q4: Phạm vi mã báo động PMC chỉ đến A16B-1211-0970 là gì?

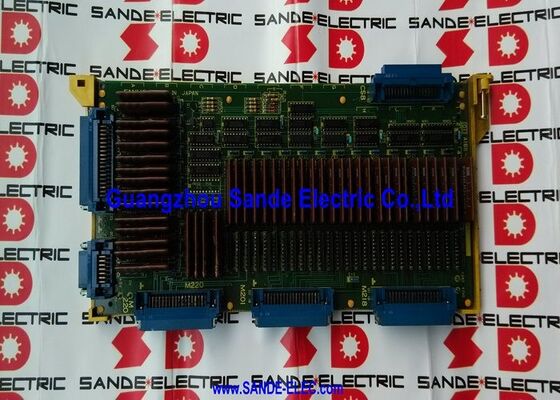

Các báo động I/O được tạo ra khi bảng E3 bị hỏng thường bao gồm mã báo động PMC liên quan đến phạm vi địa chỉ liên lạc liên kết I/O được gán cho bảng.Mã báo động cụ thể được ghi trong hướng dẫn bảo trì và hướng dẫn kết nối phần cứng của FANUC Series 0-C PMC. Các báo động chỉ ra khối địa chỉ I / O cụ thể được gán cho bộ kết nối của bảng E3 (M186, M196, M201, M218, M220) trong cấu hình I / O của CNC thu hẹp lỗi cho bảng này.
