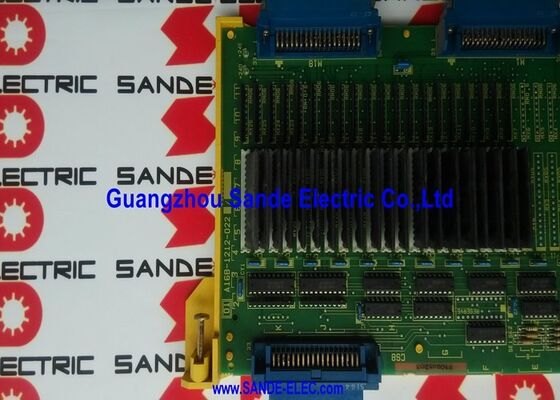

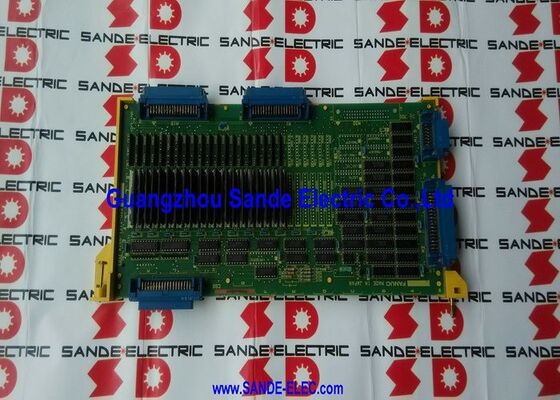

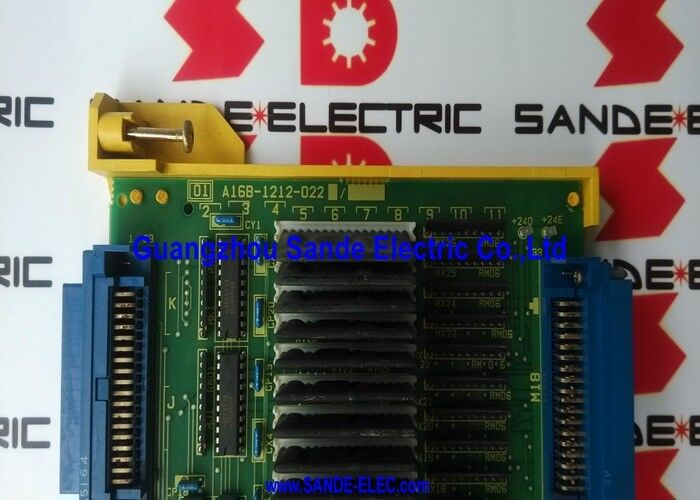

Fanuc PC Board A16B-1212-0220 A16B-1212-O22O A16B12120220

A16B-1212-0220 | Bảng I/O FANUC Series 0-C C7 — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / Không gắn trên bề mặt / Được gắn đầy đủ

104 đầu vào và 72 đầu ra — Điều khiển máy ở quy mô

Số lượng tín hiệu của A16B-1212-0220 phản ánh nhu cầu của một máy công cụ CNC được trang bị đầy đủ. Đếm các tín hiệu cần thiết trên một trung tâm gia công điển hình:

Đầu vào cho CNC (có sẵn 104):Công tắc giới hạn hành trình quá trục (6–12), đầu dò chiều dài dụng cụ, cảm biến mức chất làm mát, công tắc áp suất thủy lực, cửa mở/đóng, kẹp pallet, cảm biến vị trí ổ chứa dụng cụ, phát hiện gãy dụng cụ, mức dầu trục chính, cảm biến đệm an toàn, xác nhận nhả phanh trục, nút bắt đầu chu trình/giữ nguyên liệu, giai đoạn chuyển đổi ghi đè tốc độ tiến dao, giai đoạn chuyển đổi ghi đè tốc độ trục chính, tiếp điểm công tắc chọn chế độ, tín hiệu hoàn thành chức năng phụ trợ — danh sách trên một máy phức tạp dễ dàng đạt tới 80–100+ đầu vào.

Đầu ra từ CNC (có sẵn 72):Rơle bơm làm mát, chất làm mát áp suất cao, khởi động hệ thống thủy lực, nhả phanh trục, khóa cửa, tiếp điểm hướng khởi động trục chính, tiến/rút ổ chứa dụng cụ, kẹp/mở pallet, đèn chỉ báo BẬT/TẮT chất làm mát, chỉ báo cảnh báo, đèn hoạt động chu kỳ, chỉ báo chạy trục chính, chỉ báo giữ cấp liệu, tín hiệu kết thúc chương trình, đầu ra rơle mã M phụ trợ — 60–70 đầu ra trên một máy phức hợp rất đơn giản.

Công suất 104/72 của C7 đáp ứng đầy đủ nhu cầu của một máy công cụ CNC phức tạp mà không cần bảng I/O thứ hai.

Thông số kỹ thuật chính

C7 — Cấu hình được chỉ định đầy đủ

Trong dòng bo mạch Series 0-CI/O, có ba biến thể trong phạm vi A16B-1212-022x:

C7 (A16B-1212-0220) là biến thể được lắp ráp đầy đủ — bảng I/O hoàn chỉnh với tất cả các mạch đầu vào và đầu ra được lắp ráp. C6 và C5 là các phiên bản được rút gọn dần dần dành cho các máy công cụ đơn giản hơn, cần ít điểm I/O hơn.

Việc thay thế C7 bằng C6 hoặc C5 sẽ dẫn đến thiếu địa chỉ I/O trong thang PMC — các tín hiệu mà chương trình bậc thang mong muốn tìm thấy sẽ không tồn tại trên bảng nhỏ hơn, gây ra cảnh báo PMC hoặc hoạt động của máy không chính xác. Luôn thay thế C7 bằng C7.

Kịch bản ứng dụng

Lỗi I/O của trung tâm gia công 0-MC:Trung tâm gia công FANUC 0-MC phát triển mã cảnh báo PMC ngẫu nhiên. Một số đầu vào báo cáo trạng thái không chính xác mặc dù hệ thống dây trường đã được xác nhận là chính xác. Bo mạch A16B-1212-0220 được xác định thông qua cách ly lỗi hệ thống. Việc thay thế khôi phục hoạt động đầu vào và đầu ra chính xác trên tất cả 104/72 điểm.

Cấu hình I/O máy tiện tháp pháo đôi 0-TC:Máy tiện 0-TC hai tháp pháo có hai tháp pháo và khóa liên động liên quan sử dụng toàn bộ công suất I/O 104/72 của A16B-1212-0220 để quản lý tất cả các công tắc vị trí tháp pháo, mạch thủy lực và cảm biến hiện diện bộ phận từ một bảng mạch duy nhất.

Câu hỏi thường gặp

Câu hỏi 1: Có thể kiểm tra A16B-1212-0220 (C7) độc lập bên ngoài CNC không?

DNC Electronics xây dựng các giàn thử nghiệm bo mạch I/O chuyên dụng cho các bo mạch Series 0-CI/O, bao gồm A16B-1212-0220. Điều này xác nhận rằng việc thử nghiệm riêng biệt bo mạch I/O 104/72 là có thể về mặt kỹ thuật. Để thử nghiệm nội bộ, bo mạch yêu cầu nguồn điện thích hợp, tín hiệu địa chỉ I/O và hệ thống dây kích thích thử nghiệm - thiết bị thử nghiệm đầy đủ thường không có sẵn ở cửa hàng máy tiêu chuẩn. Dịch vụ trao đổi từ các nhà cung cấp chuyên nghiệp là giải pháp thay thế thiết thực.

Câu hỏi 2: Tín hiệu nào kết nối với đầu ra của A16B-1212-0220?

Đầu ra kỹ thuật số của bo mạch điều khiển các thiết bị máy thông qua các tiếp điểm rơle hoặc đầu ra bóng bán dẫn. Các kết nối điển hình bao gồm: bộ khởi động động cơ bơm làm mát, cuộn dây van điện từ, mạch đèn báo, cuộn dây khóa cửa và đầu ra tín hiệu đến các máy phụ trợ. Mỗi mạch đầu ra có định mức điện áp và dòng điện tối đa được xác định trong hướng dẫn sử dụng phần cứng Series 0-C. Việc vượt quá định mức đầu ra sẽ khiến bóng bán dẫn hoặc rơ-le trên bo mạch bị hỏng — hãy luôn xác minh thông số tải trước khi kết nối các thiết bị bên ngoài.

Câu hỏi 3: Sự khác biệt trong các ứng dụng giữa 0-MC và 0-TC khi cả hai đều sử dụng A16B-1212-0220 là gì?

Cả 0-MC (trung tâm gia công) và 0-TC (trung tâm tiện) đều sử dụng cùng một bo mạch A16B-1212-0220, nhưng các chương trình bậc thang PMC của chúng sử dụng các điểm I/O 104/72 khác nhau. Trên 0-MC, nhiều đầu vào/đầu ra được dành riêng cho việc thay dao, xử lý pallet và định hướng trục chính. Trên 0-TC, cùng một địa chỉ I/O điều khiển các chức năng mâm cặp, ụ sau và cấp phôi. Phần cứng bo mạch giống hệt nhau - chương trình PMC xác định việc phân công chức năng.

Câu hỏi 4: A16B-1212-0220 có thể sửa chữa được không?

DNC Electronics rõ ràng cung cấp các dịch vụ trao đổi, sửa chữa và kiểm tra cho A16B-1212-0220, đồng thời lưu ý rằng họ có các thiết bị kiểm tra tùy chỉnh cho bo mạch I/O dòng 0. Việc sửa chữa có thể thực hiện được đối với bo mạch này vì cấu trúc không gắn trên bề mặt giúp kỹ thuật viên có trình độ có thể truy cập cấp thành phần một cách dễ dàng. Các dạng lỗi thường gặp — bóng bán dẫn đầu ra bị nổ, bộ ghép quang đầu vào bị lỗi, lỗi thành phần nguồn điện — đều có thể sửa chữa được ở cấp độ thành phần.

Câu hỏi 5: Địa chỉ các điểm I/O của A16B-1212-0220 được xác định trong PMC như thế nào?

Việc gán địa chỉ I/O cho A16B-1212-0220 được xác định bởi cài đặt tham số hệ thống của Series 0-C CNC - cụ thể là các tham số cấu hình I/O ánh xạ các khe cắm bo mạch vật lý tới địa chỉ I/O PMC. Các tham số này xác định địa chỉ PMC nào tương ứng với đầu vào hoặc đầu ra vật lý nào trên bo mạch. Sau khi lắp bo mạch thay thế, không cần phải cấu hình lại địa chỉ trừ khi bo mạch được lắp vào một khe vật lý khác với khe cắm ban đầu.
