| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-1212-0220 |

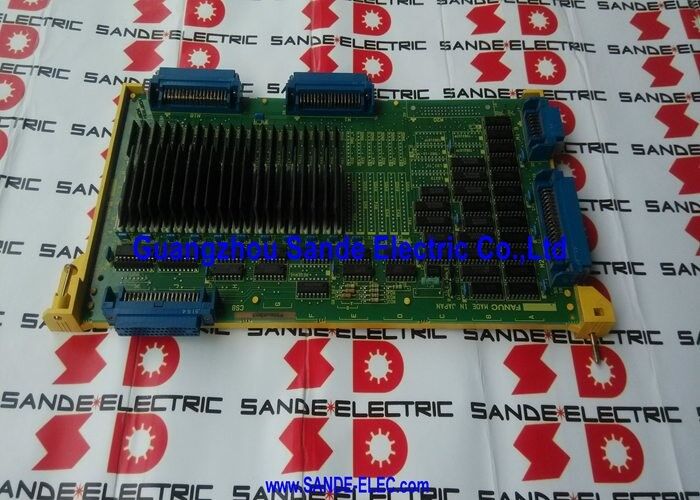

A16B-1212-0220 là bo mạch I/O C7 dành cho máy CNC dòng Zero (0) của FANUC — nền tảng Series 0 chạy lâu dài đã thúc đẩy một thế hệ máy công cụ CNC trong suốt những năm 1980 và 1990 ở các biến thể kiểu C, D và F. Ký hiệu C7 xác định cấu hình I/O được chỉ định đầy đủ ở cấp cao nhất của dòng A16B-1212: 104 đầu vào kỹ thuật số và 72 đầu ra kỹ thuật số. Đây là bo mạch phù hợp với các máy có số lượng I/O cao nhất trong kiến trúc điều khiển Zero C — các trung tâm gia công phức tạp có đầy đủ ATC, pallet và chức năng I/O phụ trợ cũng như các máy phay quay có nhiều trục và điều khiển trục chính.
Bảng mạch xử lý giao diện máy - mọi công tắc, cảm biến, đầu ra rơle và van điện từ được kết nối với máy công cụ mà bộ điều khiển logic bậc thang PMC của CNC đi qua PCB này. Đầu vào đọc trạng thái vật lý của máy (công tắc giới hạn, khóa cửa liên động, tín hiệu cảm biến, nút bấm của người vận hành). Các đầu ra ra lệnh cho bộ truyền động của máy (cuộn dây rơle, van điện từ, đèn báo, bộ kích hoạt ATC).
Cấu trúc không gắn trên bề mặt — các thành phần xuyên lỗ chứ không phải SMD — là đặc điểm vật lý nổi bật của bo mạch dòng C nguyên bản. Các bo mạch I/O FANUC trước đây không được gắn trên bề mặt, điều này có liên quan khi xem xét việc sửa chữa: các bộ phận xuyên lỗ dễ dàng sửa chữa bằng hàn bằng tay hơn so với các bộ phận SMD bước nhỏ.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-1212-0220 |
| Chỉ định hội đồng quản trị | C7 (thông số I/O đầy đủ) |
| Đầu vào kỹ thuật số | 104 |
| Đầu ra kỹ thuật số | 72 |
| Sự thi công | Không gắn trên bề mặt (xuyên lỗ) |
| Máy CNC tương thích | Dòng 0-C, 0-D, 0-F |
| Các loại máy | 0-MC, 0-TC, 0-TTC, 0-MD, 0-TD |
| Giao diện servo | Tương thích OC / OD / OF |
| Loạt | A16B-1212 |
Dòng A16B-1212 bao gồm đầy đủ các bảng I/O dành cho thế hệ điều khiển FANUC Zero C, D và F. Mỗi biến thể trong dòng này khác nhau về số lượng I/O và cấu hình:
| chỉ định | Đầu vào | đầu ra |
|---|---|---|
| C7(A16B-1212-0220) | 104 | 72 |
| Các biến thể thấp hơn | ít hơn | ít hơn |
C7 là biến thể tiêu chuẩn có số lượng I/O cao nhất trong dòng bo mạch này. Máy có ít yêu cầu I/O hơn sử dụng các biến thể có số lượng thấp hơn; C7 phục vụ các máy được trang bị đầy đủ nhất.
Câu hỏi 1: Biến thể FANUC Series 0 nào sử dụng A16B-1212-0220?
Bảng mạch được thiết kế để điều khiển FANUC Series 0-C, 0-D và 0-F trên nhiều loại máy: 0-MC (trung tâm gia công), 0-TC (trung tâm tiện), 0-TTC (trung tâm tiện tháp pháo đôi), 0-MD (gia công với bộ truyền động trực tiếp) và 0-TD (tiện với bộ truyền động trực tiếp). Nó cũng hỗ trợ các giao diện OC, OD và OF trục chính và servo.
Câu hỏi 2: Làm thế nào để chẩn đoán lỗi trên PCB I/O?
Lỗi I/O PCB thường xuất hiện khi đầu vào hoặc đầu ra cụ thể không phản hồi - tín hiệu chuyển đổi cụ thể không đăng ký trong PMC hoặc đầu ra cụ thể không kích hoạt bất kể lệnh PMC. Kiểm tra có hệ thống bằng cách sử dụng màn hình chẩn đoán I/O của CNC (màn hình I/O PMC) xác định điểm I/O cụ thể nào bị lỗi. Nếu lỗi ảnh hưởng đến một khối lớn đầu vào hoặc đầu ra thay vì một điểm duy nhất, thì bản thân bo mạch có nhiều khả năng là nguồn lỗi hơn hệ thống dây điện trường.
Câu hỏi 3: A16B-1212-0220 có thể sửa chữa được không, hay nó cần được thay thế hoàn toàn?
Cấu trúc xuyên lỗ (không gắn trên bề mặt) giúp việc sửa chữa ở cấp độ bảng mạch dễ dàng hơn so với bảng mạch SMD. Các điểm hỏng hóc thường gặp bao gồm các tiếp điểm đầu nối, điốt bảo vệ trên các kênh đầu ra và IC ghép quang trên các kênh đầu vào. Các dịch vụ sửa chữa bo mạch I/O dòng FANUC Zero chuyên dụng có thể xác định và thay thế các thành phần bị lỗi cũng như xác minh toàn bộ số lượng kênh I/O 104/72 đang được kiểm tra.
Câu hỏi 4: Việc thay thế A16B-1212-0220 có cần lập trình lại PMC không?
Chương trình bậc thang PMC được lưu trữ trong bộ nhớ chính của CNC, không phải trên bảng I/O. Việc thay thế bo mạch I/O không làm thay đổi chương trình PMC. Sau khi thay thế, hãy xác minh rằng tất cả các địa chỉ I/O đều hoạt động chính xác bằng cách kiểm tra từng đầu vào và đầu ra trên màn hình PMC. Ánh xạ I/O được xác định bởi phần mềm PMC và vị trí vật lý của bo mạch trong giá đỡ.
Câu 5: Nguồn A16B-1212-0220 ở đâu?
Thông qua thị trường hậu mãi bo mạch I/O dòng FANUC Zero - các đại lý chuyên gia CNC FANUC Series 0, dịch vụ sửa chữa bo mạch và các nhà cung cấp dư thừa đã được kiểm tra. Các dịch vụ sửa chữa và trao đổi được cung cấp rộng rãi cho thế hệ bo mạch I/O FANUC này. Xác nhận A16B-1212-0220 từ nhãn của bo mạch đã lắp đặt. Các bo mạch liên quan trong dòng A16B-1212 có số lượng I/O khác nhau và không thể thay thế cho nhau.
