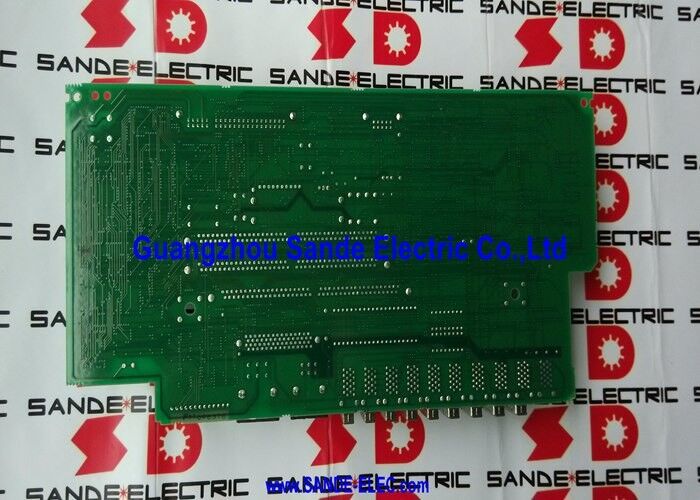

FANUC CONTROL BOARD A16B-2202-0432 A16B-22O2-O432 A16B22020432

A16B-2202-0432∙ FANUC Alpha SPM Control PCB ¢ Top Card cho A06B-6088 Series / SPM-15 đến SPM-55 / 283 ¢ 325VDC / Type 1 Interface

SPM Đơn vị điều khiển Spindle Drive của bảng này

FANUC Alpha SPM (Spindle Power Module) điều khiển động cơ trục chính của máy công cụ.lấy năng lượng từ bus DC của PSM và chuyển đổi nó thành tần số biến đổi, đầu ra AC điện áp biến cho động cơ trục.

Dòng A06B-6088 bao gồm một loạt các chỉ số SPM:

• SPM-15(A06B-6088-H215): ổ đĩa động cơ trục Alpha 12, AlphaP15, AlphaP18
• SPM-22(A06B-6088-H222): ổ đĩa Alpha aP30, động cơ trục Alpha 15
• SPM-26(A06B-6088-H226): ổ đĩa Alpha aP40, động cơ trục Alpha 26
• SPM-30(A06B-6088-H230): điều khiển động cơ trục Alpha 30, AlphaP40
• SPM-45(A06B-6088-H245): điều khiển động cơ trục công suất cao với 45kW
• SPM-55(A06B-6088-H255): Capacity 55kW

A16B-2202-0432 làPCB điều khiển (thẻ trên)Một bảng phục vụ toàn bộ phạm vi SPM-15 đến SPM-55.

Các thông số kỹ thuật chính

Giao diện loại 1 √ Phản hồi động cơ trục

Danh hiệu "Loại 1 (định dạng tiêu chuẩn) " xác định giao diện phản hồi động cơ trục mà SPM này sử dụng:

Cảm biến M:Bộ cảm biến vị trí / tốc độ tiêu chuẩn cho động cơ trục FANUC Alpha. Được sử dụng để phản hồi tốc độ và định vị định hướng trục.

Cảm biến MZ:Một biến thể cảm biến không tốc độ / vị trí được sử dụng trong cấu hình động cơ tích hợp.

Mã vị trí:Một bộ mã hóa vị trí có độ phân giải cao cho các ứng dụng trục C-axis ️ cắt sợi, khớp cứng, chức năng trục đồng bộ.

A16B-2202-0432 xử lý tất cả các loại phản hồi này. Its feedback interface circuits read the sensor signals and use them for the closed-loop speed control algorithm — ensuring the spindle reaches and holds commanded speed precisely under varying cutting load.

Các kịch bản ứng dụng

Cảnh báo trục SPM trên trung tâm gia công 18-MC:Một mô-đun trục FANUC Alpha SPM-22 trong một trung tâm gia công 18-MC phát triển một báo động trục liên tục (mã báo động SP).Thẻ điều khiển A16B-2202-0432 được xác định là lỗi. thay thế bảng phục hồi hoạt động trục.

SPM-30 lỗi bảng điều khiển trên 16-TC trung tâm quay:Một trung tâm quay với một mô-đun trục SPM-30 công suất cao mất kiểm soát tốc độ trục - trục chạy nhưng với tốc độ không chính xác mà không phản ứng với các lệnh chương trình.A16B-2202-0432 mạch vòng lặp điều khiển tốc độ được xác định là lỗi. Thay thế bằng cùng một số phần khôi phục điều chỉnh tốc độ bất kể SPM-30 cao hơn mã công suất.

Câu hỏi thường gặp

Q1: Nếu chỉ có A16B-2202-0432 bị hỏng, nó có thể được thay thế mà không thay thế toàn bộ mô-đun SPM?

Vâng. A16B-2202-0432 là thẻ điều khiển trên cùng tách ra khỏi PCB nguồn cơ sở và bảng điều khiển bên trong lồng mô-đun. Nó có thể được tháo ra và thay thế độc lập.Với mô-đun được lấy ra từ tủ, A16B-2202-0432 có thể truy cập từ mặt trước của mô-đun hoặc sau khi tháo nắp mô-đun, tùy thuộc vào biến thể SPM.

Q2: Việc thay thế A16B-2202-0432 có ảnh hưởng đến các thông số trục trong CNC không?

Không. Các thông số trục (giới hạn tốc độ, tốc độ gia tốc, độ phân giải bộ mã hóa vị trí, tỷ lệ bánh răng, loại cảm biến) được lưu trữ trong bộ nhớ thông số chính của máy CNC, chứ không phải trong bảng điều khiển SPM.Sau khi lắp đặt A16B-2202-0432 thay thế, CNC giao tiếp với mô-đun bằng cách sử dụng các thông số trục hiện có.Kiểm tra độ chính xác tốc độ trục trên phạm vi tốc độ đầy đủ và xác nhận các chức năng chạm cứng hoặc định hướng (nếu được sử dụng) đúng trước khi quay trở lại sản xuất đầy đủ.

Q3: Sự khác biệt giữa A16B-2202-0432 và A16B-2203-0332 xuất hiện bên cạnh nó trong các mô-đun SPM là gì?

Cả hai bảng đều được tìm thấy bên trong các mô-đun SPM dòng A06B-6088.A16B-2203-0332 là một bảng tín hiệu bổ sung cung cấp các chức năng giao diện bổ sung hoặc khả năng I / O mở rộng trong mô-đun. Cả hai đều có sẵn trong cấu hình SPM thông số kỹ thuật cao hơn. Nếu cả hai cần thay thế, hãy đặt hàng cả hai. Chúng phục vụ các chức năng khác nhau và không thể thay thế cho nhau.

Câu 4: Mã báo động trục nào cho thấy A16B-2202-0432 đã thất bại?

Cảnh báo FANUC Alpha SPM hiển thị trên đèn LED của mô-đun:

• Cảnh báo SP 24 (cảnh báo IPM):Thường liên quan đến ổ cổng hoặc lỗi thiết bị điện nhưng nếu bảng ổ cổng (A20B-2902-0390) còn nguyên vẹn, A16B-2202-0432 có thể tạo ra các lệnh chuyển mạch không chính xác
• SP báo động 07 (lỗi tín hiệu phản hồi tốc độ):Điểm đến mạch xử lý phản hồi trên A16B-2202-0432
• SP báo động 29/30/41 (lỗi tốc độ):Các lỗi vòng kiểm soát tốc độ có thể bắt nguồn từ phần cứng thuật toán điều khiển của A16B-2202-0432 Trừ các lỗi động cơ, dây điện và cảm biến trước khi kết luận thẻ điều khiển đã thất bại.

Q5: Điều gì làm cho các mô-đun SPM dòng A06B-6088 "Loại 1" khác với các mô-đun SPM "Loại 2"?

Danh hiệu "loại" đề cập đến tiêu chuẩn phản hồi cảm biến động cơ trục. Loại 1 sử dụng cảm biến FANUC M hoặc phản hồi mã hóa vị trí tiêu chuẩn.Loại 2 (còn được gọi là trục "Series 2) là một hệ thống trục thế hệ sau với các loại cảm biến nâng cao và thông số kỹ thuật thẻ điều khiển được cập nhật. A16B-2202-0432 là thẻ điều khiển loại 1 nó không tương thích với cấu hình cảm biến động cơ trục loại 2. Hãy xác nhận loại mô-đun trục từ bảng tên của nó trước khi đặt hàng.
