| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

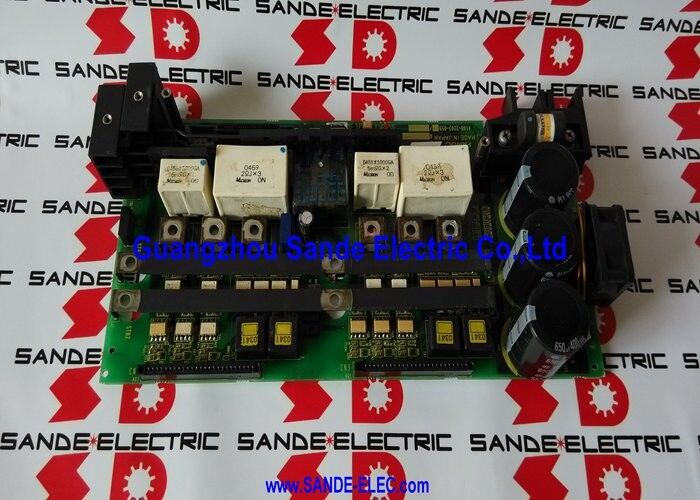

| Số mô hình | A16B-2203-0590 |
FANUC Alpha SVM2-12/40 là mô-đun bộ khuếch đại servo hai trục với các mức dòng điện khác nhau trên mỗi trục. Không giống như SVM2-12/12 đối xứng (12A trên cả hai trục) hoặc SVM2-40/40 (40A trên cả hai trục), cấu hình 12/40 cung cấp:
Việc ghép nối không đối xứng này cho phép người chế tạo máy kết hợp chặt chẽ dòng điện của bộ khuếch đại servo với nhu cầu thực tế của từng trục. Việc lắp đặt mô-đun 40/40 thống nhất trong đó một trục chỉ cần 12A sẽ lãng phí chi phí và không gian tủ. SVM2-12/40 là sự lựa chọn tối ưu về mặt kỹ thuật cho các máy có một trục nhẹ và một trục nặng.
| tham số | Giá trị |
|---|---|
| mô-đun | SVM2-12/40 (2 trục) |
| Giao diện | Loại A và FSSB |
| Mô-đun loại A | A06B-6079-H204 |
| Mô-đun FSSB | A06B-6096-H204 |
| Thay thế | A16B-2202-0770 |
| Vai trò | Bảng nối dây (bảng kết cấu chính) |
A16B-2203-0590 phục vụ SVM2-12/40 ở cả hai biến thể giao diện của nó:
Giao diện loại A (A06B-6079-H204):Giao diện bus servo nối tiếp sử dụng cáp chuyên dụng từ CNC. Thế hệ giao diện sớm hơn, vẫn phổ biến trên các hệ thống Series 15 và i-series đời đầu.
Giao diện FSSB (A06B-6096-H204):Giao diện bus servo sợi quang được sử dụng trên các hệ thống CNC dòng i. Cung cấp khả năng miễn nhiễm với tiếng ồn điện từ từ tủ ổ đĩa.
Bộ đầu nối vật lý của bảng mạch dây phù hợp với cả hai loại giao diện vì kích thước bảng cơ khí và cách bố trí đầu nối động cơ/bus đều phổ biến trên các biến thể Loại A và FSSB SVM2-12/40. Chỉ có PCB điều khiển và đầu nối bus servo là khác nhau giữa hai loại này.
Lỗi board mạch SVM2-12/40:Mô-đun servo FANUC Alpha phát triển các mã cảnh báo ảnh hưởng đến cả hai trục. PCB điều khiển kiểm tra chính xác, nhưng việc kiểm tra cho thấy dấu vết đầu nối động cơ dòng điện cao bị hỏng trên bảng mạch. Việc thay thế A16B-2203-0590 khôi phục tính toàn vẹn của đầu nối mô-đun và cả chức năng servo trục.
Nâng cấp mô-đun:Một mô-đun Alpha SVM2-12/40 đang được tân trang lại xưởng. Bảng dây A16B-2203-0590 được thay thế cùng với PCB điều khiển để cung cấp khả năng làm mới bảng mạch bên trong hoàn chỉnh.
Câu hỏi 1: A16B-2203-0590 có thể được sử dụng trong giao diện FSSB SVM2-12/40 và cả SVM2-12/40 Loại A không?
Đúng. Hướng dẫn bảo trì FANUC Alpha xác nhận A16B-2203-0590 là bảng nối dây cho cả mô-đun A06B-6079-H204 (Loại A) và A06B-6096-H204 (FSSB). Bảng nối dây là thành phần cấu trúc chung cho cả hai biến thể giao diện. Đầu nối giao diện servo CNC trên bảng mạch chấp nhận cả cáp Loại A và đầu nối cáp quang FSSB hoặc kết nối dành riêng cho giao diện được thực hiện thông qua đầu nối của PCB điều khiển thay vì bảng mạch.
Câu hỏi 2: PCB điều khiển kết hợp với A16B-2203-0590 trong SVM2-12/40 là gì?
Đối với cấu hình điều khiển HRV3 (điều khiển dòng điện hiệu suất cao hơn): bảng mạch A16B-2203-0590 kết hợp với PCB điều khiển A20B-2100-0541 (giao diện FSSB). Đối với cấu hình tiêu chuẩn, việc ghép nối phụ thuộc vào thế hệ mô-đun. Bảng hướng dẫn bảo trì FANUC Alpha Series nêu rõ: "Khi sử dụng HRV3, hãy sử dụng các bảng sau cùng nhau: Bảng nối dây: A16B-2203-059X / Bảng mạch in: A20B-2100-054X."
Câu hỏi 3: Tại sao SVM2-12/40 sử dụng định mức dòng điện không đối xứng thay vì mức đồng nhất 40/40?
Cấu hình ổ đĩa phù hợp với hiện tại giúp giảm chi phí và cải thiện khả năng quản lý nhiệt. Giai đoạn đầu ra 40A cho trục 12A lãng phí khoảng 30A công suất định mức, làm tăng thêm chi phí cho các thiết bị IGBT, làm mát và kích thước tủ. SVM2-12/40 cung cấp cho mỗi trục chính xác dòng điện cần thiết. Điều này đặc biệt hữu ích trên máy tiện CNC trong đó trục Z (vận chuyển) mang tải cao hơn trục X (trượt ngang) hoặc trên các máy có một trục là trục phụ nhẹ thay vì trục cắt chính.
Câu hỏi 4: Sau khi lắp A16B-2203-0590 thay thế, cáp bộ mã hóa hoặc động cơ có cần định tuyến lại không?
Các đầu nối cáp bộ mã hóa và động cơ trên bảng mạch duy trì sơ đồ chân vật lý và cấu hình cơ học giống như bảng gốc. Các kết nối cáp được thực hiện lại ở cùng vị trí đầu nối trên bo mạch mới — không cần định tuyến lại hoặc sửa đổi hệ thống dây điện của máy.
Câu hỏi 5: Có thể thay thế bảng mạch A16B-2203-0590 mà không cần truy cập vào PCB điều khiển không?
Trong vỏ mô-đun SVM2-12/40, PCB điều khiển được gắn phía trên bảng nối dây. Để tháo bo mạch dây, trước tiên phải tháo PCB điều khiển để lộ phần cứng giữ của bo mạch dây. Hai bảng được tách ra bên trong mô-đun. Sau khi thay thế A16B-2203-0590, PCB điều khiển được lắp đặt lại trên bảng mạch mới trước khi đóng mô-đun và lắp lại vào tủ ổ đĩa.
