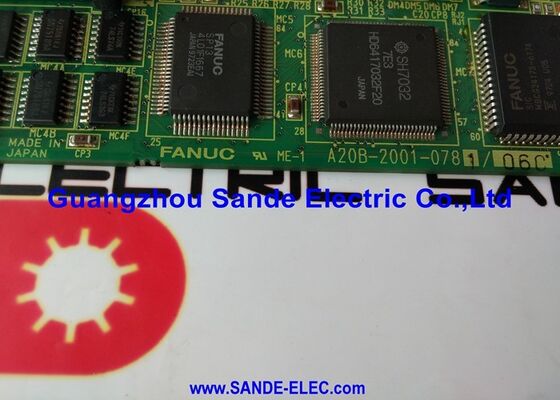

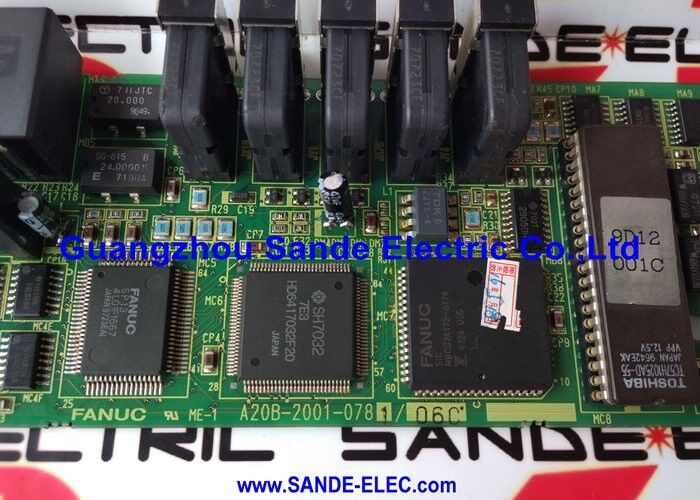

Bảng điều khiển A20B-2001-0781 A2OB-2OO1-O781 A20B20010781

A20B-2001-0781∙ FANUC Servo Drive Control PCB 24VDC / 1A / lớp II / 500V cách nhiệt / lớp phủ phù hợp / nhiều lớp

Các thông số kỹ thuật PCB

A20B-2001-0781 là một PCB điều khiển được xác định bởi một bộ thông số kỹ thuật điện và vật lý chính xác.Mỗi tham số phản ánh một sự lựa chọn thiết kế có chủ ý cho vai trò của nó trong hoạt động FANUC CNC servo drive:

Điện áp hoạt động 24VDC:Đường sắt 24V là nguồn logic và giao diện tiêu chuẩn cho bảng điều khiển CNC FANUC. Separating the 24V logic supply from the high-voltage DC bus (283–325V) that powers the servo motor output stage ensures the control electronics remain powered even when the main bus is off — allowing controlled shutdown sequencing and diagnostic communication to continue after motor power is removed.

Bảo vệ lớp II (cấp độ cách nhiệt đôi):Lớp II có nghĩa là bảng được chế tạo bằng cách cách cô lập củng cố hoặc kép không yêu cầu kết nối đất bảo vệ.Điều này là tiêu chuẩn cho bảng điều khiển điện áp thấp, nơi việc nối đất mạch điều khiển không cần thiết cho an toàn. Đánh giá điện áp cách nhiệt 500V xác nhận bảng có thể chịu được các chuyến đi điện áp lỗi cao hơn đáng kể mức hoạt động 24V của nó.

Lớp phủ phù hợp:Bề mặt PCB được bảo vệ bởi một lớp phủ phù hợp một tấm polymer mỏng (thường là acrylic hoặc polyurethane) được áp dụng trên bảng lắp ráp.lớp phủ phù hợp bảo vệ chống ẩm, bụi kim loại dẫn từ môi trường máy công cụ, và hơi làm mát có thể đi vào tủ truyền động mặc dù niêm phong.

Các thông số kỹ thuật chính

Xây dựng nhiều lớp FR4 Tiêu chuẩn PCB công nghiệp

A20B-2001-0781 sử dụng nền FR4 (epoksi sợi thủy tinh) trong cấu trúc nhiều lớp:

FR4:Tiêu chuẩn cho PCB điều khiển công nghiệp. FR4 cung cấp sự ổn định kích thước cần thiết trên các chu kỳ nhiệt độ hoạt động CNC,Các tính chất dielectric thích hợp cho sự toàn vẹn tín hiệu giữa các lớp, và sức mạnh cơ học để chống lại uốn cong dưới các lực kẹp của việc chèn kết nối cạnh.

Nhiều lớp:Tầm tín hiệu, điện và mặt đất được phân phối trên nhiều lớp PCB bên trong.Giảm lượng phát xạ và cải thiện khả năng miễn dịch với sự can thiệp từ bên ngoài, cả hai đều quan trọng trong môi trường ồn ào điện của tủ điều khiển CNC.

1.6mm:Độ dày PCB công nghiệp tiêu chuẩn.

Các kịch bản ứng dụng

Đổi bảng điều khiển chạy bằng máy chủ:Một FANUC CNC servo drive phát triển một lỗi điều khiển có nguồn gốc từ bảng A20B-2001-0781.Thay thế bảng này khôi phục chức năng điều khiển của ổ đĩa trong khi để lại các phần cứng cấp nguồn cao hiện tại nguyên vẹn.

Cải tạo tủ ổ đĩa:Trong quá trình sửa chữa dự kiến của hệ thống truyền động FANUC, A20B-2001-0781 được thay thế như một phần của chương trình đổi mới PCB, thiết lập lại tuổi thọ của bảng điều khiển.

Câu hỏi thường gặp

Câu 1: Bảo vệ lớp II có nghĩa là gì đối với A20B-2001-0781, và tại sao nó quan trọng?

Lớp II (cấp độ cách nhiệt đôi) có nghĩa là tấm được thiết kế để lỗi cách nhiệt ở bất kỳ điểm nào không thể dẫn đến điện áp nguy hiểm đến người dùng hoặc khung nối đất.Điều này đạt được thông qua cách điện củng cố giữa mạch chính và các bộ phận dẫn điện có thể truy cậpĐối với một bảng điều khiển 24VDC trong tủ CNC, lớp II xác nhận rằng bảng đáp ứng các yêu cầu an toàn của thiết kế cách điện của nó mà không cần kết nối đất từ bản thân bảng.

Q2: Lớp phủ phù hợp là gì và nó bảo vệ A20B-2001-0781 như thế nào?

Lớp phủ phù hợp là một tấm bảo vệ điện cách điện mỏng được áp dụng lên bề mặt PCB lắp ráp. Nó phù hợp với cấu trúc ba chiều của bảng phủ các cơ thể thành phần,Các chất hàn chìĐối với các ứng dụng ổ CNC, nó cung cấp bảo vệ chống lại: độ ẩm (ngăn chặn màng ẩm trên bề mặt PCB giữa các dây dẫn), bụi kim loại (thường xảy ra trong môi trường gia công),Lớp phủ ngăn chặn các dòng rò rỉ bề mặt có thể gây ra lỗi logic hoặc thiệt hại thành phần.

Câu 3: Đánh giá cách nhiệt 500V có nghĩa là bảng này hoạt động ở 500V?

Không. 500V là điện áp cách điện theo định số ‡ điện áp thử nghiệm tối đa mà cách điện của bảng có thể chịu được giữa các dây dẫn mà không bị hỏng. Bảng hoạt động ở 24VDC.Chỉ số cách nhiệt 500V cung cấp một biên an toàn hơn 20 lần so với điện áp hoạt động, đảm bảo cách điện vẫn hiệu quả ngay cả trong tình trạng điện áp chuyển tiếp hoặc các điều kiện lỗi trong mạch ổ xung quanh.

Q4: Tại sao một bảng điều khiển 24VDC, 1A cần một chỉ số cách điện 500V?

A20B-2001-0781 hoạt động bên trong một tủ ổ servo, trong đó điện áp bus DC chính là 283 ∼ 325VDC.kết nối cáp, và các thành phần điện áp cao khác có nghĩa là cách điện phải chịu được điện áp đầy đủ của tủ trong trường hợp một vòng cung, theo dõi hoặc sự cố lỗi thành phần gần đó.Đánh giá 500V đảm bảo cách điện của bảng duy trì tính toàn vẹn của nó trong môi trường này.

Q5: Những triệu chứng thất bại điển hình nào cho thấy A20B-2001-0781 cần thay thế?

Các lỗi của bảng điều khiển ổ servo thường biểu hiện như: ổ không đạt đến trạng thái sẵn sàng mặc dù nguồn cung cấp điện và kết nối động cơ chính xác; báo động servo liên tục xóa khi thiết lập lại nhưng lặp lại;lỗi liên lạc giữa ổ đĩa và CNCKiểm tra vật lý cho các thiệt hại có thể nhìn thấy, lớp phủ phù hợp bị nứt, các thành phần đổi màu,các liên lạc kết nối cạnh bị hư hại hỗ trợ chẩn đoán trước khi thay thế.
