Fanuc Sensors A20B-2002-0300 A2OB-2OO2-O3OO A20B20020300

FANUC A20B-2002-0300∙ Alpha Series Spindle Motor Encoder Sensor Unit Với Ứng đệm gắn / Onboard Relay / Type-B Interface

Phản hồi tốc độ cho Spindle Alpha Series

A20B-2002-0300 là bộ cảm biến mã hóa động cơ trục cho hệ thống truyền động trục dòng Alpha của FANUC. Nó được gắn trên mặt sau của động cơ trục, thường nằm dưới quạt thổi trục,và cung cấp tín hiệu phản hồi spindle RPM mà các mô-đun tăng cường spindle loạt Alpha cần để điều chỉnh tốc độ spindle dưới tải cắt.

Không giống như bộ mã hóa động cơ servo báo cáo vị trí trục tuyệt đối hoặc gia tăng để điều khiển vị trí,chức năng chính của bộ mã hóa trục là phản hồi tốc độ tín hiệu liên tục mà bộ khuếch đại trục đọc để duy trì RPM theo lệnh chống lại sự thay đổi trong lực cắtNếu không có cảm biến mã hóa hoạt động, bộ khuếch đại trục không thể đóng vòng lặp tốc độ của nó: nó mất khả năng giữ tốc độ ổn định dưới tải, ảnh hưởng đến kết thúc bề mặt, tuổi thọ công cụ,và độ chính xác chạm cứng.

Đơn vị cảm biến kết nối với đầu cuối JY2 trên mô-đun khuếch đại trục dòng Alpha bằng cách sử dụng giao diện hàng loạt loại B.Thông số kỹ thuật giao diện này là cụ thể cho loạt Alpha không thể hoán đổi với phản hồi dựa trên FSSB của Alpha i hoặc các thế hệ ổ đĩa sau.

Có hai sửa đổi phần cứng: /01A và /02A. Xác nhận sửa đổi của đơn vị được cài đặt từ nhãn của nó trước khi đặt mua thay thế.

Các thông số kỹ thuật chính

Phương tiện chuyển tiếp trên máy bay và hỗ trợ gắn

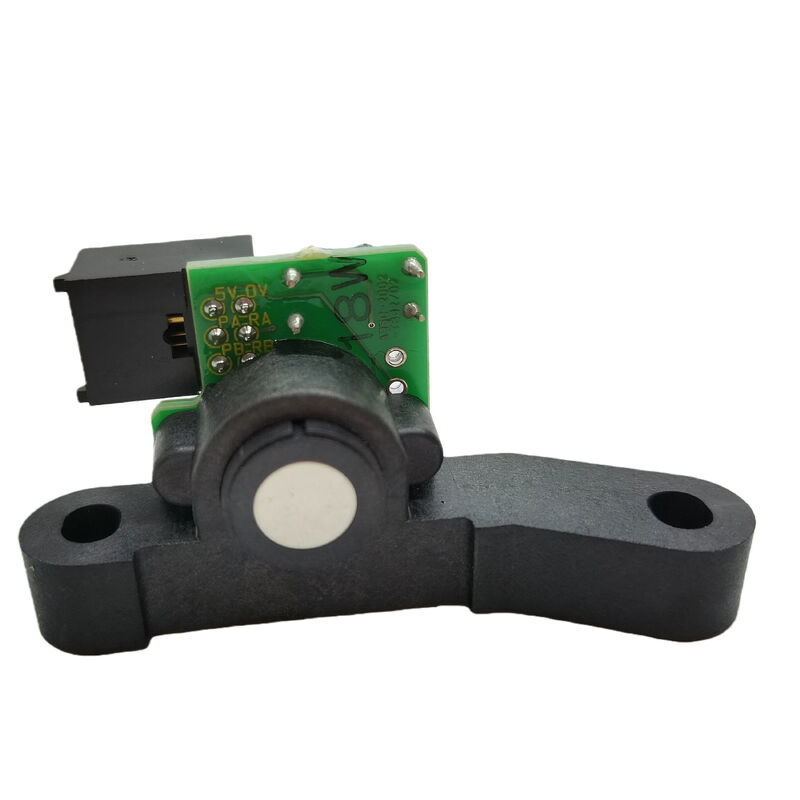

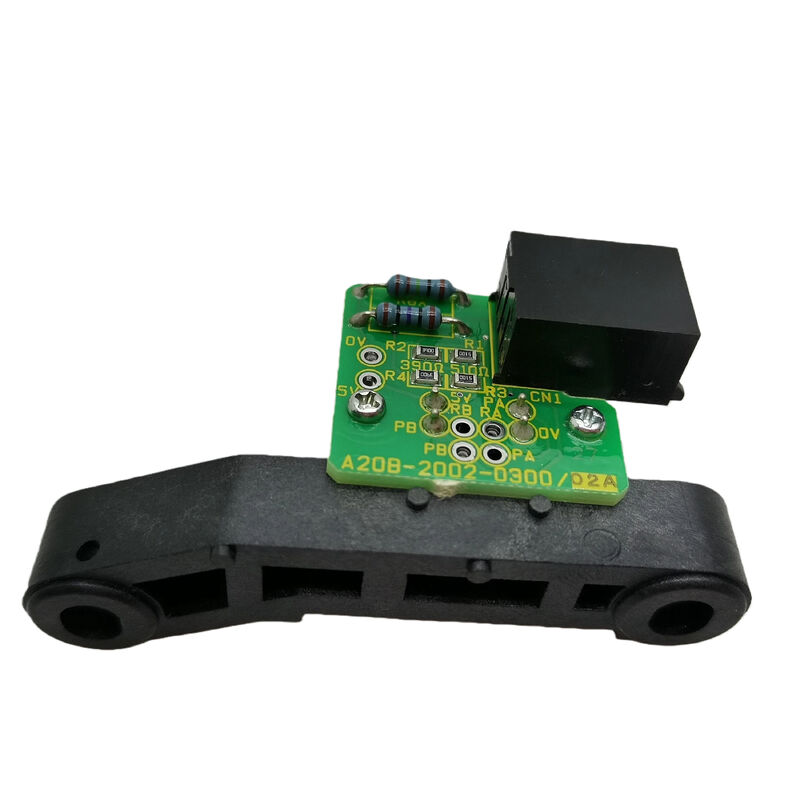

A20B-2002-0300 được cung cấp như một bộ cảm biến hoàn chỉnh: PCB với bộ chuyển tiếp trên máy được gắn trong một khung đặt đúng so với mục tiêu cảm biến của động cơ trục.Nắp giữ đảm bảo cảm biến PCB được đặt ở vị trí phù hợp với vòng tròn mục tiêu từ tính của động cơ.

Khi lắp đặt một bộ phận thay thế, hãy xác minh vị trí khoan và khoảng cách cảm biến-mục tiêu theo tài liệu bảo trì động cơ trục.Một PCB mới được lắp đặt ở khoảng trống không chính xác sẽ tạo ra các điều kiện báo động tương tự như một lỗi.

Câu hỏi thường gặp

Q1: A20B-2002-0300 làm gì trong hệ thống truyền động?

Nó cung cấp phản hồi RPM trục cho mô-đun khuếch đại trục dòng Alpha.Cảm biến phát hiện sự xoay của trục động cơ trục và gửi tín hiệu tốc độ đến bộ khuếch đại thông qua kết nối đầu cuối JY2Nếu không có tín hiệu này, bộ khuếch đại không thể đóng vòng lặp tốc độ của nó và trục không thể duy trì tốc độ ổn định dưới tải cắt.

Q2: Các trục hiển thị tốc độ săn dưới tải cắt nhưng chạy đúng ở không tải.

Vận động nhanh dưới tải trọng, khi tốc độ trục giảm hoặc dao động khi lực cắt tăng, là một triệu chứng đặc trưng của phản hồi tốc độ suy giảm hoặc gián đoạn.Nếu tín hiệu phản hồi tốc độ sạch khi không tải nhưng bị suy giảm dưới tải (do rung động ảnh hưởng đến khoảng cách giữa cảm biến và mục tiêu hoặc tiếp xúc kết nối)Kiểm tra hỗ trợ gắn máy cho sự lỏng lẻo và kết nối JY2 cho tiếp xúc gián đoạn trước khi thay thế PCB.

Q3: /01A và /02A có thể thay thế nhau không?

Cả hai phiên bản đều có cùng một chức năng. Sự khác biệt nhỏ trong sửa đổi phần cứng duy trì cùng một giao diện điện và thông số kỹ thuật gắn kết. Trong hầu hết các trường hợp, các phiên bản có thể thay thế nhau.nhưng xác nhận sửa đổi từ nhãn của đơn vị lắp đặt và xác định phù hợp khi đặt hàng để đảm bảo sự phù hợp gần nhất.

Q4: Sau khi thay thế A20B-2002-0300, trục cho thấy lỗi định hướng.

Sau khi thay đổi cảm biến, định hướng trục đòi hỏi phải được đặt lại bằng không. Verify tool change alignment and adjust the spindle orientation stop position parameter (the spindle orientation shift parameter in the CNC's spindle parameter set) in small increments if the spindle stops at a slightly incorrect angle.

Q5: A20B-2002-0300 vẫn có sẵn không?

Thông qua thị trường phụ tùng CNC của FANUC, các đại lý phụ tùng CNC và các chuyên gia dịch vụ động cơ trục có cả các đơn vị mới và đã được thử nghiệm.Xác nhận sửa đổi (/01A hoặc /02A) và xác minh cả PCB và bracket đều được bao gồm trong đơn vị được cung cấp. Kiểm tra chức năng chuyển tiếp trên máy bay và đầu ra tín hiệu cảm biến trước khi chấp nhận bất kỳ đơn vị nào được sử dụng.
