| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2101-0022 |
Trên các máy công cụ CNC nhỏ — trung tâm tiện nhỏ gọn, trung tâm gia công nhỏ, máy đào tạo — FANUC Beta iSVSP (βiSVSP) cung cấp bộ truyền động servo và trục chính hoàn chỉnh trong một bộ phận duy nhất. Nó loại bỏ sự cần thiết của PSM (mô-đun nguồn điện), SVM (mô-đun servo) và SPM (mô-đun trục chính) riêng biệt - iSVSP tích hợp cả ba chức năng:
Cung cấp điện tích hợp:Chỉnh lưu nguồn điện xoay chiều trực tiếp bên trong thiết bị - không cần PSM bên ngoài. Thiết bị chuyển đổi AC đầu vào thành bus DC cần thiết cho nguồn điện servo và trục chính.
Điều khiển trục servo:Điều khiển động cơ servo trên trục cấp liệu của máy - thường là X và Z trên máy tiện CNC.
Điều khiển trục chính:Điều khiển động cơ trục chính của máy — lên đến 15kW trong biến thể trục kép A06B-6134-H203 có chứa A20B-2101-0022.
Sự tích hợp này làm cho iSVSP trở nên lý tưởng cho các máy công cụ nhỏ trong đó tủ Alpha-i đầy đủ (riêng PSM + SVM + SPM) sẽ không cân xứng về mặt vật lý và kinh tế. Một thiết bị, một kết nối tủ, một bộ cáp nguồn AC.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2101-0022 |
| mô-đun | A06B-6134 biSVSP |
| Cấu hình | Trục kép + trục chính 15kW |
| Vai trò của Hội đồng quản trị | Nguồn PCB/thẻ nối dây |
| Loại ổ đĩa | Bộ khuếch đại tích hợp Beta i Series |
| Loại trục | Kênh servo đôi |

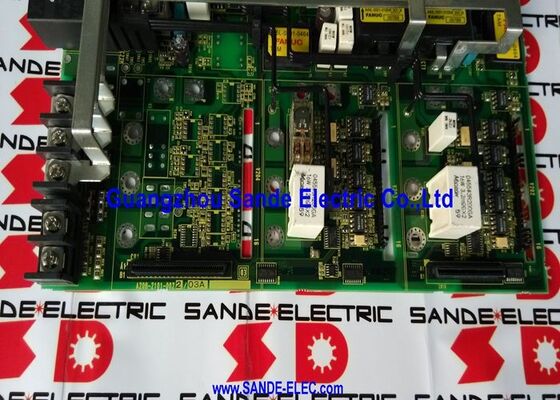

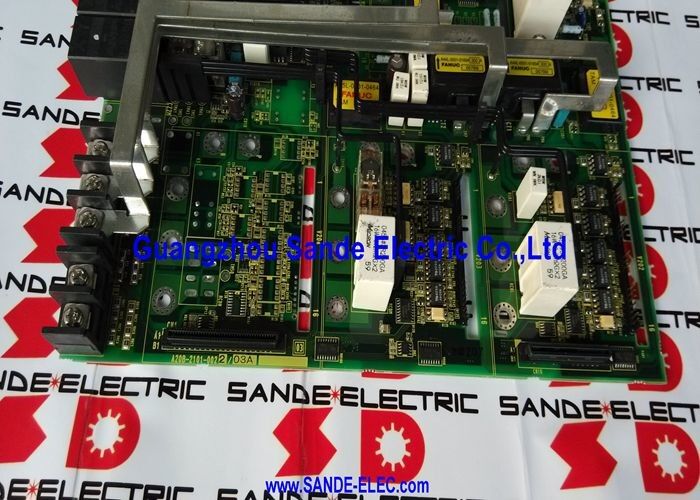

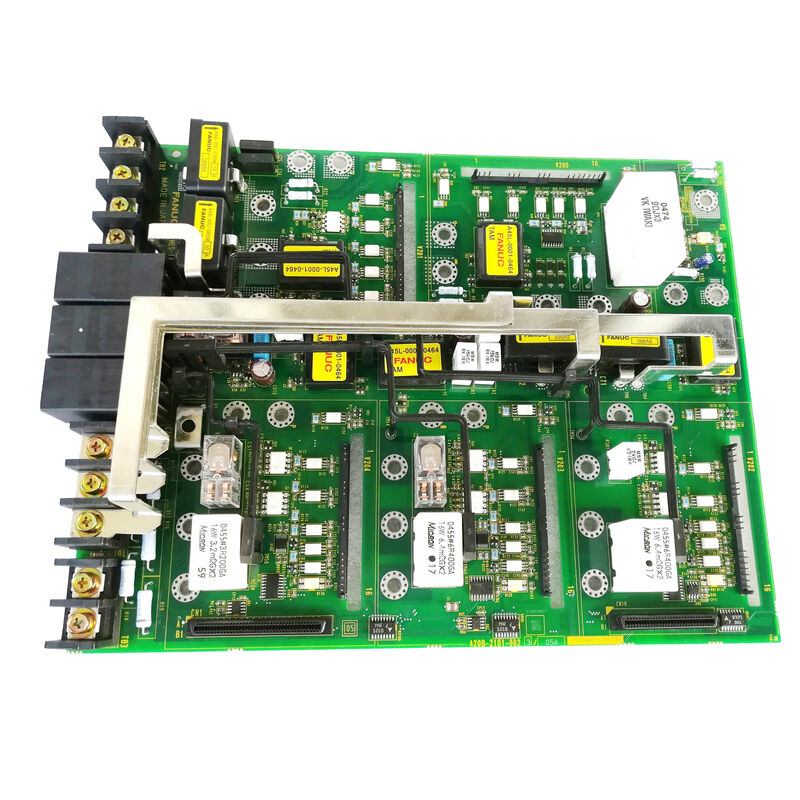

A20B-2101-0022 là PCB nguồn (card nối dây) bên trong thiết bị βiSVSP. Nó cung cấp:
Lớp kết nối dòng điện cao:Dây dẫn bus DC, kết nối đầu ra ba pha cho hai trục servo và trục chính, cũng như phần cứng cảm biến dòng điện cung cấp phản hồi cho PCB điều khiển.
Giao diện IGBT:Kết nối ổ đĩa cổng từ bảng điều khiển/kích hoạt (A20B-2902-0672 trong một số biến thể) đến thiết bị nguồn IGBT. Bảng điện định tuyến các tín hiệu truyền động cổng đến các đầu cuối IGBT chính xác cho từng trục và cầu trục chính.
Phần cứng cung cấp điện tích hợp:Các kết nối mạch chỉnh lưu và nạp trước là một phần của bố cục bảng nguồn — không giống như một PSM riêng biệt, phần cứng cấp nguồn của iSVSP nằm bên trong cùng một thiết bị.
Lỗi board nguồn Beta iSVSP:Bộ biSVSP FANUC A06B-6134 trên máy tiện CNC nhỏ phát triển các cảnh báo ảnh hưởng đồng thời đến cả trục servo và trục chính. Sau khi xác nhận board điều khiển còn nguyên vẹn thì board nguồn A20B-2101-0022 được xác định là có lỗi. Đơn vị hoàn chỉnh thường là phương pháp dịch vụ (vì DNC Electronics xác nhận rằng bo mạch riêng lẻ thường không có sẵn riêng biệt) — nhưng một số trung tâm dịch vụ chuyên nghiệp lại cung cấp bo mạch một cách độc lập.
Cải tạo toàn bộ căn hộ:Thiết bị Beta iSVSP được tân trang lại bởi trung tâm dịch vụ CNC chuyên dụng. Bo mạch nguồn A20B-2101-0022 được thay thế cùng với PCB điều khiển trong quá trình tân trang để khôi phục cả hai bo mạch quan trọng bên trong.
Câu hỏi 1: Có thể mua riêng A20B-2101-0022 hay chỉ có sẵn bộ A06B-6134 hoàn chỉnh?
DNC Electronics xác nhận họ "chỉ cung cấp thiết bị BETA dòng A06B-6134 hoàn chỉnh có chứa A20B-2101-0022" và "không cung cấp riêng PCB điều khiển." Hầu hết các tổ chức dịch vụ FANUC đều áp dụng cách tiếp cận tương tự đối với dòng iSVSP do tính phức tạp của việc tích hợp. Một số trung tâm sửa chữa chuyên dụng cung cấp riêng A20B-2101-0022 để sửa chữa cấp bo mạch cho các thiết bị đã được phục hồi. Trao đổi dịch vụ (thiết bị đầu vào bị lỗi, thiết bị đầu ra đã sửa chữa) là mô hình dịch vụ phổ biến nhất đối với các lỗi βiSVSP.
Câu hỏi 2: Sự khác biệt giữa A20B-2101-0022 (trục kép) và A20B-2101-0025 (ba trục) là gì?
A20B-2101-0022 là board nguồn cho trục kép + trục chính 15kW βiSVSP (thường là A06B-6134-H203). A20B-2101-0025 là bo mạch nguồn cho trục ba trục + trục chính 15kW βiSVSP (A06B-6134-H303). Số trục khác nhau yêu cầu bố trí bảng nguồn khác nhau để đáp ứng ba giai đoạn đầu ra servo thay vì hai giai đoạn. Những bảng này không thể thay thế cho nhau.
Câu hỏi 3: Các chỉ báo cảnh báo điển hình trên A20B-2101-0022 bị lỗi là gì?
Khi bo mạch nguồn A20B-2101-0022 gặp lỗi, βiSVSP thường hiển thị các cảnh báo liên quan đến quá dòng, lỗi bus DC, lỗi IPM (mô-đun nguồn thông minh) hoặc ngắt bảo vệ phần cứng. Các cảnh báo ảnh hưởng đồng thời đến cả ba chức năng truyền động (cả trục servo và trục chính) — chứ không phải lỗi một trục — đặc trưng hơn của lỗi bảng điện hơn là lỗi bảng điều khiển, vì bảng điện phục vụ đồng thời cả ba chức năng. Tham khảo hướng dẫn bảo trì FANUC Beta i Series để biết định nghĩa mã cảnh báo cụ thể.
Câu hỏi 4: Biện pháp phòng ngừa an toàn cụ thể nào đối với nguồn điện tích hợp trong βiSVSP?
βiSVSP chứa một dãy tụ điện bus DC tích hợp giúp duy trì điện áp nguy hiểm sau khi tháo nguồn điện xoay chiều — giống như một PSM riêng biệt. Bởi vì nguồn điện được tích hợp nên bộ tụ điện nằm trong cùng một vỏ với bảng điện. Phải tuân thủ thời gian chờ phóng điện cần thiết (được chỉ định trong hướng dẫn bảo trì FANUC Beta i Series) trước khi mở thiết bị hoặc xử lý nội bộ A20B-2101-0022. Đèn LED chỉ báo sạc (nếu có) và phép đo điện áp bus DC xác nhận phóng điện.
Câu hỏi 5: A20B-2101-0022 có tương thích với các thiết bị βiSVSP sử dụng các biến thể giao diện #A và #C không?
Dòng A06B-6134 bao gồm các biến thể #A (giao diện tiêu chuẩn) và #C (giao diện loại C). Bảng nguồn (A20B-2101-0022) cung cấp các kết nối điện dòng cao - độc lập với loại giao diện truyền thông CNC. Việc biến thể #A và #C có dùng chung bảng nguồn hay không tùy thuộc vào việc có tồn tại bất kỳ sự khác biệt nào về đầu nối hoặc phần cứng giữa hai biến thể hay không. DNC Electronics tham khảo "A06B-6134-H203#A" và "A06B-6134-H203#C" dưới dạng các đơn vị riêng biệt — xác nhận từ tài liệu nội bộ của đơn vị cụ thể xem A20B-2101-0022 có chung cho cả hai biến thể hay không.
