| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2902-0277 |
Hệ thống CNC FANUC Series 16/18 Model B (16 MB, 16 TB, 18 MB, 18 TB) sử dụng kiến trúc hiển thị mô-đun. Chức năng hiển thị không được cố định trong bo mạch chính - nó được cung cấp bởi bo mạch phụ CRTC (Bộ điều khiển CRT) cắm vào khe cắm OPT1 (Tùy chọn 1) của bộ điều khiển CNC.
Trong dòng mô-đun CRTC A20B-2902-027x dành cho Dòng 16/18-B, có một số biến thể để phù hợp với các cấu hình màn hình khác nhau:
A20B-2902-0270:Biến thể CRT màu 14 inchA20B-2902-0271:Độ phân giải chuẩn CRT 9 inchA20B-2902-0272:Biến thể đầu ra VGA (dành cho màn hình LCD hoặc VGA)A20B-2902-0273:Màn hình CRT 14 inch thay thếA20B-2902-0275:biến thể VGAA20B-2902-0276:Màn hình CRT 9 inch thay thếA20B-2902-0277:9 inchđộ phân giải caomàn hình CRTA20B-2902-0278:biến thể VGA

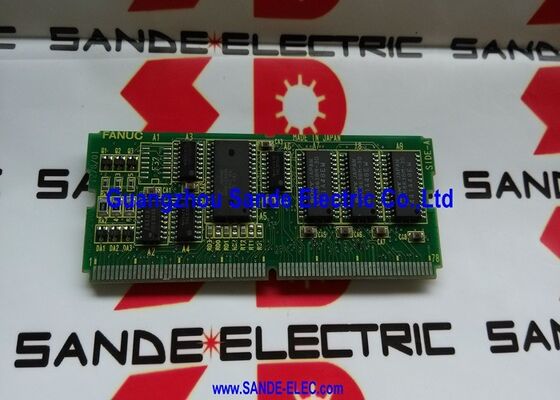

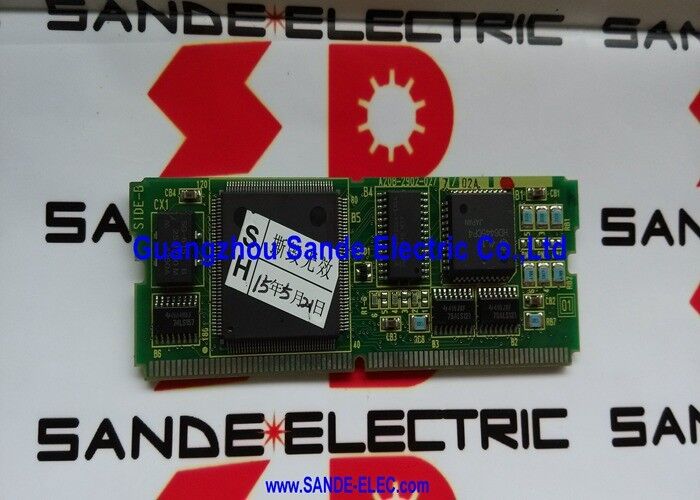

A20B-2902-0277 đặc biệt là biến thể CRT 9 inch có độ phân giải cao — được xác nhận cho các hệ thống FS16/18/160/180-MB với màn hình vận hành CRT đơn sắc có độ phân giải cao.
| tham số | Giá trị |
|---|---|
| Loại mô-đun | CRTC (CRT độ phân giải cao 9 inch) |
| Tương thích | Dòng 16/18/160/180 Model B |
| Cài đặt | Bảng OPT1, phích cắm SMD |
| Trưng bày | Màn hình CRT đơn sắc 9 inch |
| Mã sản phẩm | A20B-2902-0277 |
Trong màn hình vận hành CNC FANUC, "độ phân giải cao" phân biệt khả năng hiển thị nâng cao với các mô-đun CRT có độ phân giải tiêu chuẩn được trang bị trên cùng một dòng:
Độ phân giải tiêu chuẩn:Được sử dụng cho màn hình hiển thị văn bản chiếm ưu thế hiển thị vị trí trục, nội dung chương trình, độ lệch dao và mã cảnh báo - đủ cho giao diện dựa trên ký tự cơ bản của CNC.
Độ phân giải cao:Tạo ra nhiều pixel hơn trên mỗi đơn vị diện tích trên màn hình 9 inch — cho phép hiển thị ký tự mịn hơn, đồ họa sắc nét hơn và hiển thị nhiều nội dung hơn trên mỗi trang mà không làm mất khả năng đọc. Đối với các hệ thống CNC yêu cầu hiển thị đường dẫn dao đồ họa, chế độ xem danh sách chương trình mật độ cao hơn hoặc màn hình chẩn đoán chi tiết hơn, mô-đun CRT có độ phân giải cao cung cấp chất lượng hiển thị mà mô-đun tiêu chuẩn không thể làm được.
A20B-2902-0277 điều khiển CRT 9 inch với mật độ điểm ảnh cao hơn mà cấu hình hiển thị độ phân giải cao yêu cầu.
Màn hình của bộ điều khiển CNC Series 16/18 Model B được phục vụ bởi bo mạch OPT1 - một bo mạch có khe cắm mở rộng chuyên dụng trong giá đỡ thẻ của CNC. Mô-đun CRTC cắm vào ổ cắm trên bảng OPT1 này, kết nối đầu ra video của CRTC với các mạch cường độ và độ lệch của màn hình CRT.
Việc thay thế A20B-2902-0277 yêu cầu:
Lỗi hiển thị CNC 16 MB:Trung tâm gia công FANUC 16 MB mất màn hình người vận hành — CRT 9 inch bị trống hoặc hiển thị nội dung bị hỏng. Hoạt động CNC vẫn tiếp tục bình thường. Chẩn đoán cách ly lỗi đối với mô-đun CRTC A20B-2902-0277. Thay thế khôi phục lại màn hình.
Bảo trì chất lượng hiển thị:CRT 9 inch có độ phân giải cao trên CNC 18 MB phát triển khả năng hiển thị ký tự bị méo do các thành phần mô-đun CRTC cũ. Thay thế A20B-2902-0277 khôi phục chất lượng hiển thị mà không cần thay thế màn hình CRT.
Câu hỏi 1: A20B-2902-0277 khác với A20B-2902-0271 (cũng là mô-đun CRT 9 inch) như thế nào?
Cả hai đều là mô-đun CRT CRTC 9 inch dành cho dòng Series 16/18-B, nhưng 0277 là biến thể có độ phân giải cao và 0271 là biến thể có độ phân giải tiêu chuẩn. Phiên bản có độ phân giải cao tạo ra nhiều pixel hơn trên mỗi dòng quét, tạo ra các ký tự và đồ họa mịn hơn trên cùng một màn hình vật lý 9 inch. Xác nhận biến thể nào được cài đặt trên máy CNC cụ thể bằng cách kiểm tra số bộ phận trên nhãn bảng trước khi đặt hàng.
Câu hỏi 2: A20B-2902-0277 có thể được lắp vào máy CNC Series 16/18 Model C (MC) không?
Danh sách linh kiện của KFAS LLC hiển thị A20B-2902-0277 xuất hiện trong cả danh sách linh kiện Model B (16MB/18MB) và Model C (16MC/18MC). Khả năng tương thích giữa cấu hình B và C tùy thuộc vào biến thể bảng OPT1 cụ thể và phiên bản hệ thống CNC. Xác nhận từ tài liệu phụ tùng của CNC cụ thể xem 0277 có được chỉ định cho cấu hình hệ thống đã cài đặt hay không.
Câu hỏi 3: Những triệu chứng nào cho thấy A20B-2902-0277 bị hỏng so với ống màn hình CRT?
Mô-đun CRTC bị lỗi thường gây ra sự mất đột ngột, hoàn toàn nội dung hiển thị — CRT chuyển sang màu tối mà không mờ dần đi kèm với hiện tượng lão hóa ống. Ống CRT bị hỏng biểu hiện các triệu chứng ngày càng nặng: giảm độ sáng, mất nét, biến dạng hình học. Nếu CRT 9 inch tối nhưng CNC hoạt động bình thường (trục di chuyển, chạy chương trình, xóa cảnh báo) và kiểm tra CRT bằng tín hiệu bên ngoài xác nhận ống còn nguyên vẹn thì mô-đun CRTC A20B-2902-0277 là mục tiêu thay thế.
Câu hỏi 4: Việc thay thế A20B-2902-0277 có yêu cầu điều chỉnh tham số CNC nào không?
Không. Mô-đun CRTC là thành phần phần cứng hiển thị - nó không lưu trữ các thông số CNC. Sau khi lắp A20B-2902-0277 thay thế và cấp nguồn cho CNC, màn hình sẽ khôi phục ngay lập tức. Nếu định dạng hiển thị xuất hiện không chính xác (sai kích thước ký tự hoặc tỷ lệ sai), hãy kiểm tra xem tham số loại hiển thị của CNC có khớp với cấu hình mô-đun đã cài đặt hay không.
Câu hỏi 5: A20B-2902-0277 có thể sửa chữa được nếu mô-đun hoàn chỉnh bị lỗi không?
A20B-2902-0277 là mô-đun xây dựng SMD (Thiết bị gắn trên bề mặt). Về mặt kỹ thuật, trung tâm dịch vụ điện tử CNC chuyên nghiệp có thể sửa chữa cấp độ linh kiện đối với các lỗi liên quan đến các bộ phận bị lỗi có thể xác định được (lỗi bộ dao động, lỗi bộ điều chỉnh điện áp). Đối với các máy quan trọng trong sản xuất, việc thay thế bo mạch trực tiếp là giải pháp nhanh hơn. Sửa chữa là một lựa chọn khả thi khi không có mô-đun thay thế hoặc khi chi phí sửa chữa thấp hơn đáng kể.
