A20B-2902-0390∙ FANUC Alpha Power Driver Module ∙ IGBT Gate Drive / Firing Board / PSM / SPM-15 đến SPM-37 / CNC Drive Systems

Mô-đun điều khiển năng lượng Đường cầu giữa các thiết bị điều khiển và năng lượng

Bên trong mỗi mô-đun ổ đĩa FANUC Alpha, chuyển đổi năng lượng xảy ra thông qua các thiết bị chuyển mạch IGBT (Isolated Gate Bipolar Transistor).Những bóng bán dẫn này mang toàn bộ dòng động cơ hoặc xe buýt và chuyển đổi ở tần số cao, thông thường là 2kHz cho ổ trụcĐể chuyển đổi chính xác, mỗi IGBT cần một xung ổ cổng đúng thời gian ở mức điện áp chính xác.

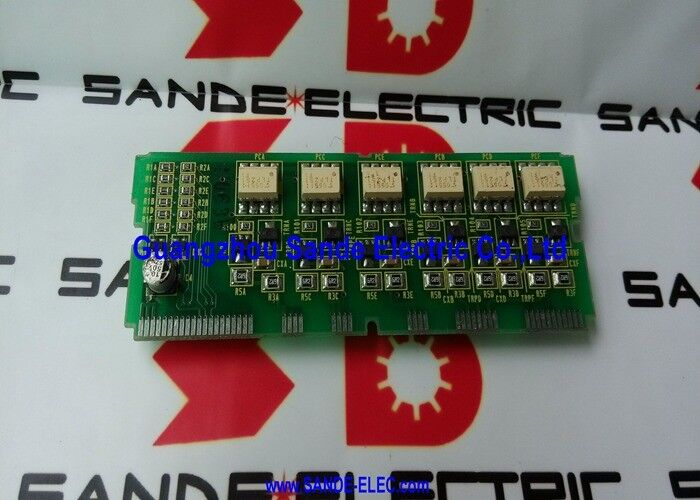

A20B-2902-0390 mô-đun điều khiển năng lượng tạo ra các xung ổ cổng này. It receives low-level switching commands from the control PCB (A16B-2202-0432 for spindle modules) and amplifies them into the high-current gate drive signals that actually turn the IGBT devices on and off. Chức năng kích hoạt / ổ cổng này là lý do tại sao bảng được phân loại là một "mô-đun điều khiển" - nó điều khiển các thiết bị điện.

Nếu không có A20B-2902-0390 hoạt động đúng:

• IGBT nhận tín hiệu ổ cổng không chính xác hoặc không có tín hiệu
• Chuyển đổi năng lượng thất bại
• Các mô-đun không thể phát triển điện áp đầu ra hoặc hiện tại
• Cảnh báo bảo vệ quá tải hoặc phần cứng nổ ngay lập tức

Thông tin chính về sản phẩm

Các PCB bên trong trong Alpha SPM Module

Để có hình ảnh đầy đủ: A06B-6088-H222 (SPM-22) như một ví dụ chứa:

• A16B-2202-0432(thẻ điều khiển): điều khiển tốc độ trục, xử lý phản hồi, logic bảo vệ
• A20B-1006-0481(Base/power board): kết nối bus DC, kết nối đầu ra động cơ, đường dẫn dòng điện cao
• A20B-2902-0390(bảng điều khiển): xung IGBT ổ cổng
• A16B-2203-0332(bảng tín hiệu bổ sung)

A20B-2902-0390 là lớp dịch tín hiệu điều khiển thành các sự kiện điện di chuyển dòng động cơ.

Các kịch bản ứng dụng

Cảnh báo trục SPM ngay lập tức bật:Một mô-đun trục FANUC Alpha tạo ra một báo động quá điện ngay khi lệnh kích hoạt trục được phát hành, không có tải trên động cơ.Nhưng kiểm tra cho thấy bảng điều khiển A20B-2902-0390 đang tạo ra xung ổ cổng không đối xứng. thay thế khôi phục chuyển đổi chính xác và xóa báo động.

PSM không thiết lập bus DC:Một đơn vị Alpha PSM bật nhưng không phát triển điện áp bình thường DC, hiển thị báo động sạc.đầu ra ổ cổng của bảng điều khiển A20B-2902-0390 được xác định là không chính xác. thay thế bảng phục hồi PSM tiền thanh toán và thiết lập xe buýt.

Câu hỏi thường gặp

Q1: A20B-2902-0390 là cùng một bảng trong cả PSM và SPM module?

CNC Spare UK xác nhận A20B-2902-0390 xuất hiện trong nhiều module SPM (SPM-15, 22, 26, 30) cùng với A16B-2202-0432.Các bảng vật lý tương tự được sử dụng trong chức năng ổ cổng của cả PSM và SPM mô-đun trong phạm vi năng lượng nàyCác yêu cầu mạch điều khiển cho ổ cổng IGBT trong cả hai loại ứng dụng đều tương tự nhau để chia sẻ cùng một thiết kế bảng.

Q2: Sự khác biệt giữa A20B-2902-0390 và A20B-2902-0391 là gì?

Đây là các số phần liền kề trong cùng một gia đình mô-đun điều khiển. Các biến thể 0390 và 0391 phục vụ các chỉ số công suất hoặc các loại giao diện khác nhau trong phạm vi Alpha PSM / SPM.A20B-2902-0391 là bảng điều khiển tương ứng cho các mô-đun có công suất cao hơn hoặc HV-seriesLuôn luôn xác nhận biến thể nào được cài đặt từ nhãn bảng trước khi đặt hàng

Q3: Một A20B-2902-0390 bị hư hại có thể gây ra thiệt hại vĩnh viễn cho các thiết bị điện IGBT?

Vâng. Một bảng ổ cổng tạo ra thời gian không chính xác, ví dụ, đồng thời bật IGBT trong cùng một chân pha, tạo ra một đường ngắn trực tiếp trên xe buýt DC.Điều kiện "bắn qua" này làm cho dòng điện cực kỳ cao chảy qua các thiết bị IGBT trong microsecondsBất cứ khi nào lỗi IGBT được truy xuất trở lại một lỗi cấp bảng, A20B-2902-0390 nên được thay thế cùng với các thiết bị điện bị hỏng để ngăn ngừa tái phát.

Q4: Quy trình xả an toàn trước khi truy cập A20B-2902-0390 bên trong một module PSM hoặc SPM là gì?

Cả PSM và SPM đều chứa tụ bus DC lớn giữ điện áp nguy hiểm sau khi nguồn điện được loại bỏ.Thời gian chờ bắt buộc (thường là 5~20 phút tùy thuộc vào kích thước của mô-đun) phải được tuân thủ trước khi mở bất kỳ nắp mô-đun nào. Kiểm tra xả bằng cách kiểm tra chỉ số sạc LED của mô-đun và đo điện áp xe buýt DC bằng đồng voltmét được hiệu chỉnh. Đừng bao giờ xử lý A20B-2902-0390 với nguồn kết nối.

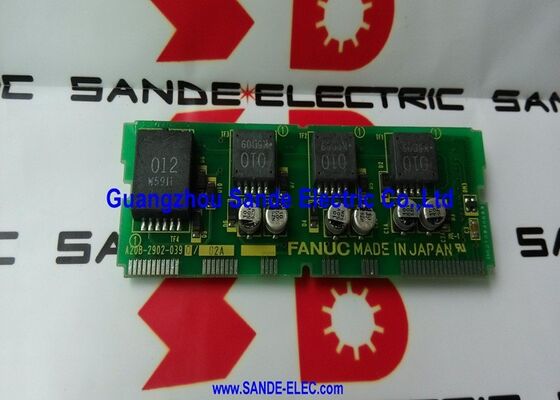

Q5: Có phải sửa đổi /02A là quan trọng, hoặc có thể thay thế sửa đổi trước đó?

Bản sửa đổi /02A chỉ định bản cập nhật phần cứng cho thiết kế cơ bản A20B-2902-0390. Đối với hầu hết các ứng dụng thay thế, các bản sửa đổi sau đó tương thích ngược với cùng một mô-đun.Nếu nhãn bảng được cài đặt cho thấy một sửa đổi trước đó (eXác nhận từ tài liệu dịch vụ FANUC nếu có bất kỳ yêu cầu sửa đổi tối thiểu nào được biết cho mô hình PSM hoặc SPM cụ thể.
