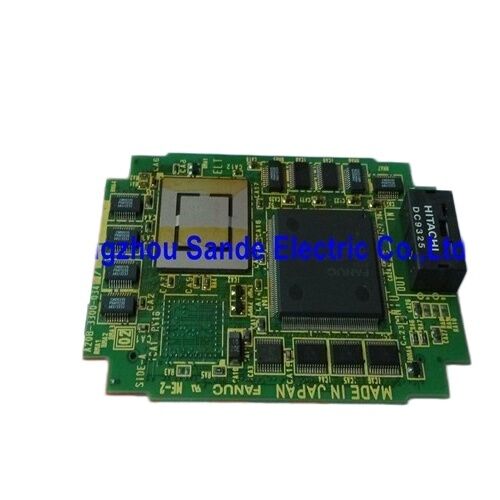

Custom Fanuc Display Circuit Board LCD Panel PCB A20B-3300-0340

A20B-3300-0340∙ FANUC LCD / MDI Khả năng điều khiển màn hình ∙ Embedded Ethernet / 7.2-Inch Display / 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 3 chức năng trong một thẻ cắm

A20B-3300-0340 là một thẻ PC cắm nhỏ gọn thực hiện ba chức năng riêng biệt trong đơn vị điều khiển CNC FANUC i-Series:

Ứng dụng màn hình LCD:Thẻ tạo ra tín hiệu video cho bảng điều khiển LCD 7,2 inch của CNC, cung cấp đầu ra hiển thị cho giao diện người vận hành của CNC.Tất cả các thông tin trực quan mà người điều hành thấy trên màn hình, nội dung chương trình, các trang tham số, đồ họa đường dẫn công cụ, văn bản báo động và màn hình chẩn đoán

Giao diện MDI (Manual Data Input):Thẻ quản lý giao diện truyền thông đến bảng bàn phím MDI thiết bị đầu vào của người vận hành để nhập dữ liệu, chọn chế độ và điều hướng màn hình CNC.Không có giao diện MDI hoạt động, nhà khai thác không thể nhập chương trình hoặc thay đổi các tham số tại địa phương.

Ethernet nhúng:Thẻ cung cấp một cổng Ethernet kết nối FANUC CNC với mạng nhà máy cho phép chuyển giao chương trình DNC (Direct Numerical Control), giám sát từ xa, thu thập dữ liệu,và chẩn đoán hệ thống CNC từ một máy tính được kết nối mạng mà không cần dây cáp hàng loạt RS-232.

Các thông số kỹ thuật chính

Ethernet nhúng kết nối mạng cho 16i/18i/21i-B điều khiển

The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:

Hoạt động DNC:Các phần chương trình được lưu trữ trên mạng có thể được chuyển trực tiếp vào bộ nhớ của CNC hoặc chạy theo chế độ "drip-feed" từ máy chủ mạng.Các chương trình lớn quá lớn cho bộ nhớ CNC nội bộ có thể được gia công trực tiếp từ mạng.

Theo dõi từ xa:Kết nối Ethernet cho phép các hệ thống giám sát cấp nhà máy đọc dữ liệu trạng thái CNC vị trí trục, tên chương trình, trạng thái báo động và số lượng sản xuất từ một máy tính tập trung.

Các kịch bản ứng dụng

Trục trặc hiển thị trong trung tâm gia công 18i-B:Một trung tâm gia công FANUC 18i-MB mất đầu ra màn hình màn hình LCD hiển thị một màn hình trống mặc dù máy CNC dường như được bật.Thay thế khôi phục đầu ra hiển thị, chức năng MDI, và kết nối Ethernet.

lỗi cổng Ethernet:Một điều khiển 21i-B bị mất kết nối mạng của nó DNC chương trình chuyển giao thất bại.

Câu hỏi thường gặp

Q1: A20B-3300-0340 có hoạt động với cả màn hình LCD đơn và màu 7,2 inch không?

Vâng A20B-3300-0340 hỗ trợ cả bảng LCD đơn sắc 7,2 inch và màu.Bảng hiển thị cụ thể được gắn vào CNC xác định xem đầu ra là đơn hoặc màu ¢ bản thân thẻ tương thích với cả hai loại bảngKiểm tra loại màn hình hiện có trước khi giả định thẻ thay thế sẽ thay đổi màn hình từ mono sang màu hoặc ngược lại.

Q2: Điều gì sẽ xảy ra với MDI và các chức năng mạng nếu A20B-3300-0340 thất bại?

Vì tất cả ba chức năng hiển thị, MDI và Ethernet được xử lý bởi A20B-3300-0340, lỗi thẻ thường ảnh hưởng đến cả ba cùng một lúc.Một màn hình trống hoặc bị đóng băng kết hợp với các phím MDI không đáp ứng và mất kết nối mạng là một chỉ báo chẩn đoán mạnh mẽ rằng A20B-3300-0340 là thành phần bị lỗi.

Q3: A20B-3300-0340 có tương thích với FANUC 0i-B cũng như 16i/18i/21i-B không?

Có A20B-3300-0340 được xác nhận cho các hệ thống CNC FANUC 0i-B, 16i-B, 18i-B và 21i-B. Các hệ thống này chia sẻ kiến trúc điều khiển và định dạng bo mạch chủ i-Series Model B,cho phép cùng một thẻ hiển thị phục vụ tất cả bốn nền tảng trong 7Cấu hình LCD 2 inch.

Q4: Sau khi thay thế A20B-3300-0340, có cần thiết phải tái sử dụng không?

Các thông số CNC và các chương trình phần được lưu trữ trong các mô-đun bộ nhớ FROM / SRAM không trong thẻ hiển thị. Thay thế A20B-3300-0340 không ảnh hưởng đến dữ liệu được lưu trữ.cấu hình cổng Ethernet (địa chỉ IP), tên máy chủ, cài đặt FTP) có thể cần phải được xác minh lại sau khi thay thế vì dữ liệu này có thể được liên kết với cấu hình của thẻ trước đó.Xác nhận cài đặt mạng từ màn hình tham số Ethernet của CNC sau khi lắp đặt thay thế.

Q5: Có những biến thể hậu tố nào của A20B-3300-0340 và hậu tố có quan trọng không?

A20B-3300-0340 có thể mang một hậu tố phần mềm như /04A (ví dụ: A20B-3300-0340/04A) xác định sửa đổi phần mềm cụ thể của thẻ.Đảm bảo hậu tố của thẻ thay thế phù hợp hoặc được xác nhận là tương thích với sửa đổi phần cứng CNC hiện cóHướng dẫn bảo trì FANUC áp dụng cho mô hình CNC cụ thể xác định phiên bản hậu tố chính xác.
