| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-3300-0410 |
Mọi tương tác giữa trung tâm gia công hoặc người vận hành máy tiện và phần mềm của CNC đều đi qua màn hình. Người vận hành đọc các vị trí trục hiện tại, nhập giá trị bù dao, xem lại mã cảnh báo, chỉnh sửa dòng chương trình và điều hướng hệ thống menu của CNC - tất cả thông qua màn hình 9 inch phía trước họ. Nếu không có màn hình hoạt động, khả năng tương tác với CNC của người vận hành sẽ bị ảnh hưởng nghiêm trọng.

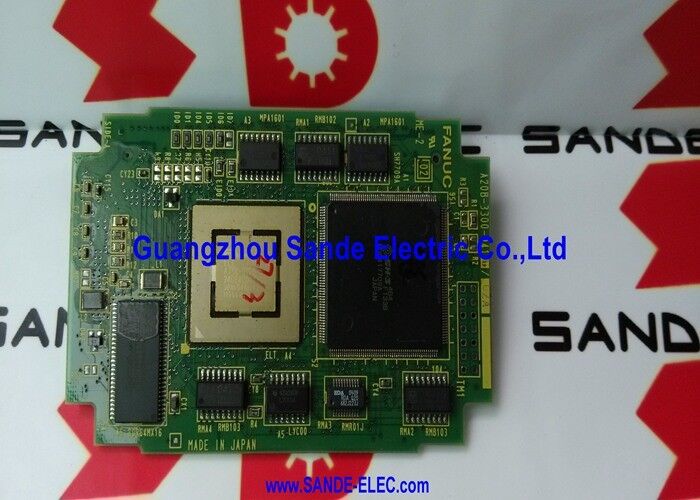

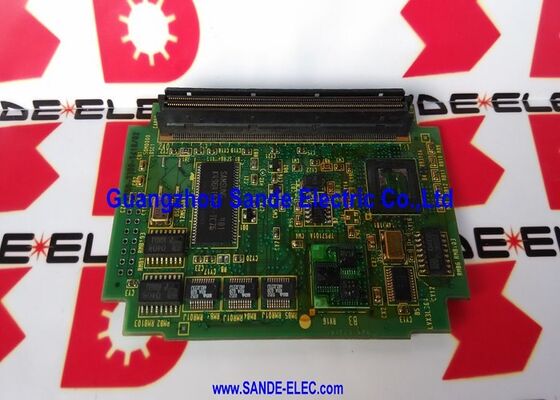

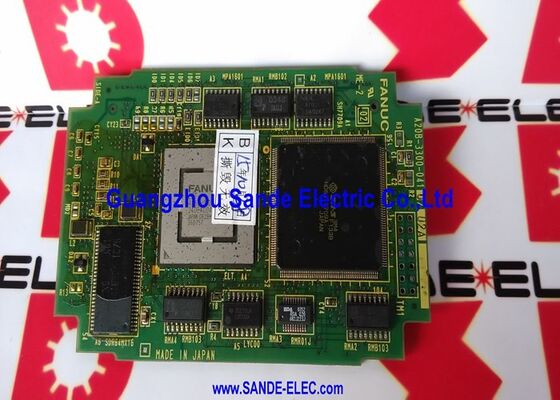

A20B-3300-0410 là mô-đun điều khiển màn hình này. Nó nhận dữ liệu hiển thị từ bộ xử lý chính của CNC và chuyển đổi nó thành tín hiệu video tương tự điều khiển CRT 9 inch — tín hiệu lệch ngang và dọc, tín hiệu cường độ (đối với CRT đơn sắc, kênh độ sáng đơn) và các xung đồng bộ đồng bộ hóa chùm tia điện tử với nội dung hình ảnh.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-3300-0410 |
| Loại hiển thị | Màn hình CRT 9 inch (đơn sắc) |
| Chức năng | Mô-đun điều khiển màn hình CRT |
| Loạt | A20B-3300 |
| Ứng dụng | Màn hình vận hành CNC FANUC |
Bộ xử lý chính của CNC tạo ra nội dung hiển thị dưới dạng luồng dữ liệu ký tự và đồ họa - văn bản, số và các thành phần đồ họa đơn giản tạo nên màn hình của CNC. Dữ liệu này chuyển đến mô-đun hiển thị A20B-3300-0410, thực hiện một số bước chuyển đổi:
Kết xuất nhân vật:Mô-đun đọc dữ liệu mã ký tự từ CNC và chuyển đổi nó thành các mẫu pixel cần thiết để vẽ các ký tự chữ và số có thể nhận dạng được trên CRT. Màn hình FANUC CNC sử dụng bộ ký tự xác định - bộ nhớ phông chữ của mô-đun chứa mẫu pixel cho mỗi ký tự.
Đồng bộ hóa thời gian:Mô-đun này tạo ra các tín hiệu đồng bộ theo chiều ngang và chiều dọc để điều khiển quá trình quét raster chùm tia điện tử của CRT. Thời gian đồng bộ hóa phải khớp chính xác với tần số lệch của màn hình CRT. Thời gian không chính xác khiến hình ảnh bị cuộn, rung hoặc không xuất hiện.
Điều chế cường độ:Khi chùm tia điện tử quét màn hình, mô-đun sẽ điều chỉnh cường độ của nó tùy theo vị trí chùm tia hiện tại nên sáng hay tối. Điều này tạo ra các ký tự phốt pho màu trắng hoặc xanh lục trên nền tối đặc trưng của màn hình CRT CNC đơn sắc.
Khi A20B-3300-0410 bị lỗi, CRT sẽ trống hoặc hiển thị hình ảnh bị hỏng, không ổn định — trong khi các chức năng gia công của CNC vẫn tiếp tục không bị ảnh hưởng.
Lỗi hiển thị CNC:Trung tâm gia công CNC FANUC bật nguồn và hoạt động bình thường — cập nhật vị trí trục, chạy chương trình và xóa cảnh báo — nhưng màn hình 9 inch không hiển thị nội dung. Phần cứng màn hình CRT đã được kiểm tra và thấy còn nguyên vẹn. Mô-đun điều khiển hiển thị A20B-3300-0410 được xác định là có lỗi. Việc thay thế sẽ khôi phục màn hình vận hành.
Lỗi hiển thị một phần:CRT 9 inch trên máy tiện CNC FANUC hiển thị một phần nội dung hiển thị - một số ký tự xuất hiện chính xác nhưng một số ký tự khác bị thiếu hoặc bị hỏng. Lỗi được bắt nguồn từ mạch tạo ký tự của mô-đun A20B-3300-0410. Thay thế khôi phục lại màn hình đầy đủ, sạch sẽ.
Câu hỏi 1: A20B-3300-0410 có thể điều khiển màn hình CRT hoặc LCD 14 inch thay vì CRT 9 inch không?
Không. A20B-3300-0410 được hiệu chỉnh cho các yêu cầu về hình học độ lệch và thời gian đồng bộ hóa của màn hình CRT 9 inch. CRT 14 inch có các yêu cầu về độ lệch và thời gian khác nhau; hình học hình ảnh sẽ không chính xác. Màn hình LCD yêu cầu tín hiệu video kỹ thuật số hoặc định dạng VGA — không phải tín hiệu ổ đĩa CRT tương tự do A20B-3300-0410 tạo ra. Đối với hệ thống CRT màu 14 inch, hãy sử dụng mô-đun hiển thị 14 inch thích hợp; để thay thế màn hình LCD, cần có bộ chuyển đổi CRT sang LCD thích hợp hoặc trang bị thêm màn hình.
Câu hỏi 2: Lỗi mô-đun hiển thị có hình dáng khác với ống CRT bị lỗi như thế nào?
Lỗi ống CRT có xu hướng tiến triển - mờ dần, mất tiêu điểm, giảm độ sáng hoặc đường ngang sáng do độ lệch dọc không thành công. Lỗi mô-đun hiển thị thường xảy ra đột ngột — hình ảnh biến mất hoàn toàn hoặc bị hỏng ngay lập tức mà không bị suy giảm dần. Việc kiểm tra bằng cách thay thế một mô-đun hiển thị đã biết tốt (hoặc một ống CRT đã biết tốt trên cùng một đầu ra tín hiệu) sẽ tách lỗi thành một thành phần.
Câu 3: Việc thay thế A20B-3300-0410 có cần điều chỉnh thông số CNC không?
Không. Mô-đun hiển thị là một thành phần phần cứng — nó không lưu trữ các thông số CNC hoặc yêu cầu cấu hình phần mềm. Sau khi lắp thiết bị thay thế và cấp nguồn, CNC sẽ tải nội dung hiển thị của nó vào mô-đun và màn hình vận hành sẽ khôi phục ngay lập tức. Không cần thay đổi tham số hoặc các bước cấu hình phần mềm.
Câu hỏi 4: Có thể nâng cấp từ màn hình CRT 9 inch lên màn hình LCD phẳng không?
Giải pháp trang bị thêm LCD cho hệ thống FANUC CNC thay thế CRT 9 inch bằng màn hình phẳng hiện đại. Những trang bị thêm như vậy thường sử dụng màn hình LCD tương thích phù hợp với tín hiệu đầu ra video của CNC, thường được kết hợp với bộ chuyển đổi định dạng video. Mô-đun A20B-3300-0410 có thể vẫn còn trong hệ thống để tạo tín hiệu video mà bộ chuyển đổi của trang bị thêm LCD chấp nhận — hoặc trang bị thêm có thể bao gồm việc thay thế giao diện hiển thị hoàn chỉnh. Tham khảo ý kiến của nhà cung cấp dịch vụ FANUC CNC đủ điều kiện để có phương pháp trang bị thêm LCD chính xác cho kiểu máy CNC cụ thể.
Câu hỏi 5: Mối quan hệ giữa A20B-3300-0410 và tùy chọn đồ họa của CNC là gì?
A20B-3300-0410 điều khiển màn hình vận hành tiêu chuẩn - màn hình dựa trên ký tự của CNC để nhập tham số, chỉnh sửa chương trình và hiển thị cảnh báo. Hệ thống FANUC CNC có thể tùy chọn có chức năng đồ họa riêng biệt để tạo hiển thị đồ họa đường chạy dao. Chức năng đồ họa có thể sử dụng mô-đun đồ họa riêng (chẳng hạn như tùy chọn đồ họa màu) ngoài mô-đun hiển thị tiêu chuẩn. A20B-3300-0410 điều khiển màn hình tiêu chuẩn bất kể tùy chọn đồ họa có được cài đặt hay không.
