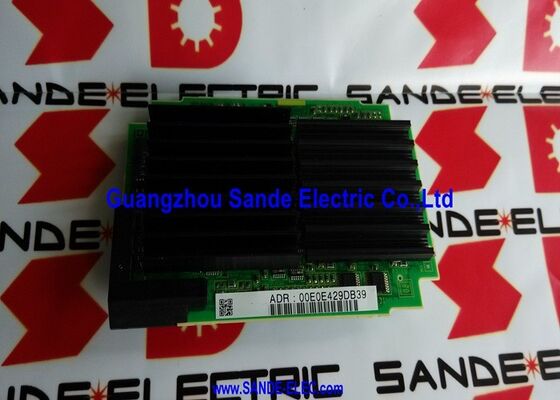

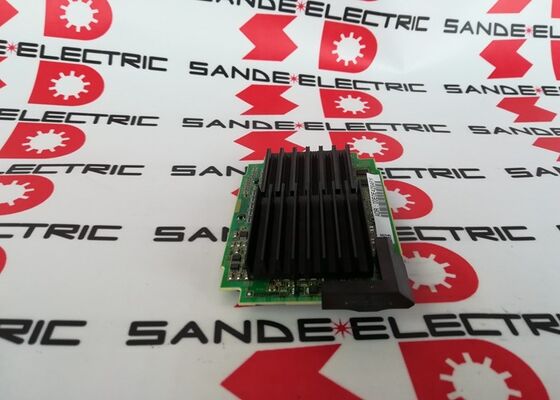

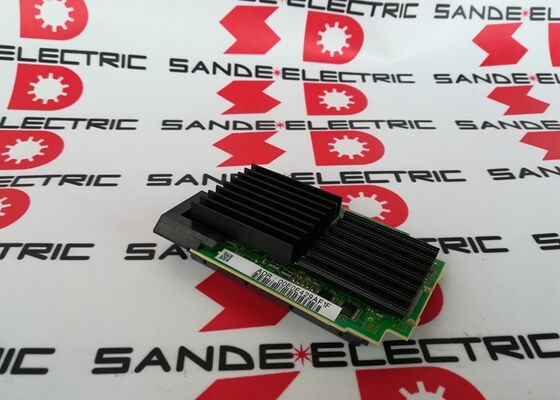

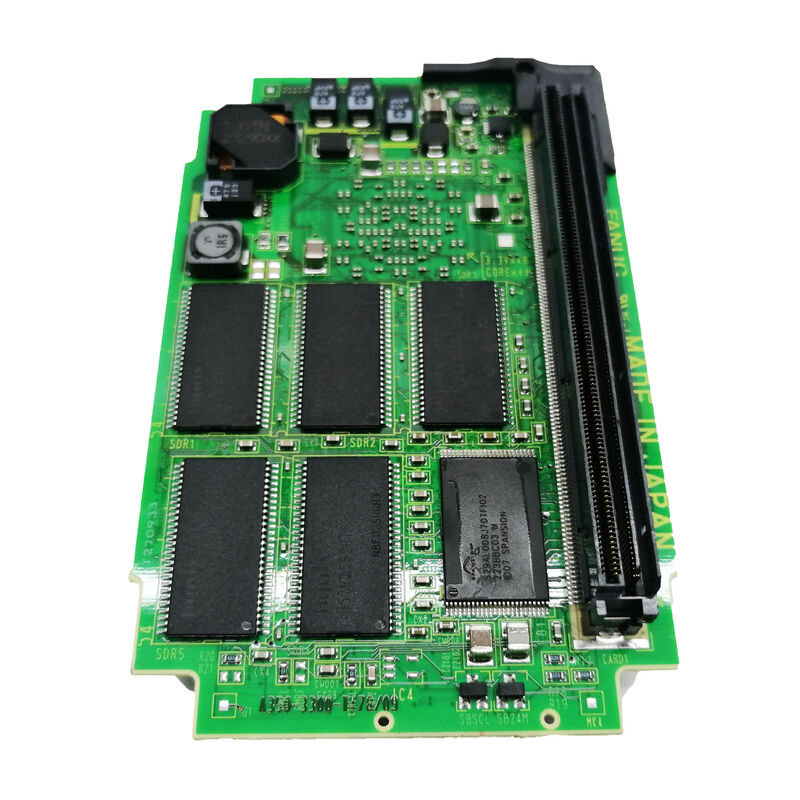

A20B-3300-0472 FANUC A6 CPU Module 128MB SDRAM / Series 30i / Plug-In Processor Card

Series 30i

FANUC Series 30i nằm ở đỉnh của dòng sản phẩm CNC thế hệ i của FANUC, một nền tảng được xây dựng cho các ứng dụng gia công đòi hỏi khắt khe nhất.Trong khi 0i-D xử lý công cụ máy tiêu chuẩn và 31i / 32i xử lý máy đa trục phức tạp, 30i được thiết kế cho:

Số lượng trục tối đa:Tối đa 40 trục được điều khiển trên 10 đường dẫn điều khiển cho phép các tế bào sản xuất linh hoạt hoàn toàn tự động, các đường truyền chuyển nhiều trục và máy kết hợp chế biến song song.

Tắt tốc độ cao:AI Contour Control II (AICC II), nano interpolation, và HRV4 phản ứng cao kiểm soát hiện tại kết hợp để hỗ trợ cao tốc độ chết và khuôn gia công và

Mô hình thành phần hàng không vũ trụ ở tốc độ có thể gây ra các lỗi sau trên CNC thông số kỹ thuật thấp hơn.

Khả năng máy kết hợp:Các hoạt động quay đồng thời, quay nhiều trục đồng bộ và phối hợp giữa các đường dẫn cho phép một CNC 30i duy nhất thay thế những gì trước đây yêu cầu hai hoặc nhiều CNC riêng biệt.

A20B-3300-0472 là mô-đun CPU cung cấp năng lượng cho nền tảng này - thẻ bộ xử lý được cài đặt trên bảng CPU chính của 30i thực hiện chương trình điều khiển thời gian thực của CNC.

Các thông số kỹ thuật chính

128MB SDRAM ️ Bộ nhớ làm việc cho hệ thống 40 trục

SDRAM 128MB trên A20B-3300-0472 là bộ nhớ làm việc có sẵn cho môi trường xử lý thời gian thực của 30i. Trong cấu hình 40 trục, 10 đường dẫn, CNC phải đồng thời duy trì:

• Dữ liệu vị trí và tính toán can thiệp cho 40 trục
• Các hàng lệnh servo cho tất cả các trục hoạt động trên tất cả các đường dẫn
• Vị trí thực hiện thang PMC cho nhiều đường dẫn
• Dữ liệu bộ đệm xem trước của chương trình cho tất cả các đường dẫn hoạt động
• Phần mềm hệ thống, phần mềm tùy chọn và dữ liệu thời gian chạy của chúng

128MB đại diện cho sự phân bổ bộ nhớ hoạt động đáng kể so với các thế hệ CNC trước đó.bộ đệm nhìn về phía trước của 30i sẽ bị hạn chế giới hạn tốc độ cấp tối đa mà CNC có thể thực hiện các đường dẫn công cụ đường viền phức tạp mà không bị chậm lại.

Các kịch bản ứng dụng

30i lỗi trong CPU CNC:Một trung tâm gia công FANUC 30i phát triển mã báo động hệ thống chỉ vào thẻ CPU. Tất cả các chức năng trục bị ức chế. Sau khi xác nhận bảng chính, mô-đun bộ nhớ và nguồn cung cấp điện vẫn còn nguyên vẹn,A20B-3300-0472 được thay thế:. CNC tiếp tục hoạt động bình thường.

Mô-đun CPU điều khiển robot:A20B-3300-0472 cũng phục vụ các bộ điều khiển robot FANUC sử dụng cùng phần cứng bảng chính.Lưu ý để sao lưu "Fanuc Robot dữ liệu lưu trữ trong các mô-đun bộ nhớ" trước khi thay thế áp dụng cho các ứng dụng bộ điều khiển robot nhiều như các ứng dụng CNC.

Câu hỏi thường gặp

Q1: A20B-3300-0472 có chứa bất kỳ phần mềm CNC cụ thể nào không?

Không. Phần mềm hệ thống CNC được lưu trữ trong các mô-đun FROM - các mục cắm riêng biệt. A20B-3300-0472 chỉ là phần cứng xử lý: SDRAM của nó là bộ nhớ làm việc mà CPU sử dụng trong thời gian chạy,Không lưu trữ lâu dàiThay thế A20B-3300-0472 không ảnh hưởng đến nội dung FROM hoặc các tham số được lưu trữ trong SRAM, miễn là các mô-đun đó vẫn còn nguyên vẹn.

Q2: Bản sao lưu dữ liệu nào là cần thiết trước khi thay thế A20B-3300-0472 trong hệ thống 30i?

Sao lưu tất cả các dữ liệu tham số và dữ liệu chương trình cho tất cả các đường dẫn điều khiển hoạt động trong một hệ thống 30i đa đường dẫn, điều này có nghĩa là các tham số và chương trình cho mỗi đường dẫn được sao lưu riêng biệt.Ngoài ra sao lưu tất cả dữ liệu công cụ, dữ liệu phối hợp làm việc, và thang và dữ liệu PMC. Trong ứng dụng robot, sao lưu tất cả các chương trình robot và biến hệ thống. Thực hiện sao lưu trước khi xử lý bảng.

Q3: A20B-3300-0472 (loại A6) so sánh với A20B-3300-0475 (loại A3) về hiệu suất như thế nào?

Cả hai đều là các mô-đun CPU DRAM 128MB trong gia đình A20B-3300, nhưng cho các thế hệ CNC và loại bảng chính khác nhau:

• A20B-3300-0475 (loại A3): Đối với các hệ thống 0i-D (thể loại đầu tiên/trung cấp i)
• A20B-3300-0472 (loại A6): Đối với loạt 30i (series i đa trục cao cấp)

Loại A6 nhắm mục tiêu một nền tảng CNC hiệu suất cao hơn với số lượng trục lớn hơn, nhiều đường dẫn điều khiển hơn và yêu cầu xử lý thời gian thực đòi hỏi nhiều hơn.

Q4: Điều gì sẽ xảy ra nếu 128MB SDRAM trên A20B-3300-0472 bị lỗi một phần?

Thất bại bộ nhớ một phần khi một số tế bào bộ nhớ bị lỗi nhưng mô-đun vẫn khởi động một phần thường biểu hiện như báo động hệ thống gián đoạn, đặt lại CNC không rõ nguyên nhân,hoặc nội dung hiển thị bị hỏngCác triệu chứng này có thể giống như các lỗi khác. Một sự cố bộ nhớ đầy đủ, liên tục khiến CNC thất bại trong tự thử nghiệm bật và ngăn chặn khởi động bình thường.thay thế A20B-3300-0472 giải quyết lỗi bộ nhớ.

Q5: A20B-3300-0472 có thể được thử nghiệm trước khi lắp đặt không?

A20B-3300-0472 yêu cầu bảng chính máy chủ để hoạt động nó không thể được thử nghiệm một mình.quan sát trình tự khởi động, và xác nhận hệ thống đạt đến trạng thái hoạt động bình thường. Một mô-đun được nghi ngờ là bị lỗi (từ một nguồn xấu được biết đến) có thể được kiểm tra bằng cách thay thế nó trong một hệ thống 30i hoạt động nếu có một.
