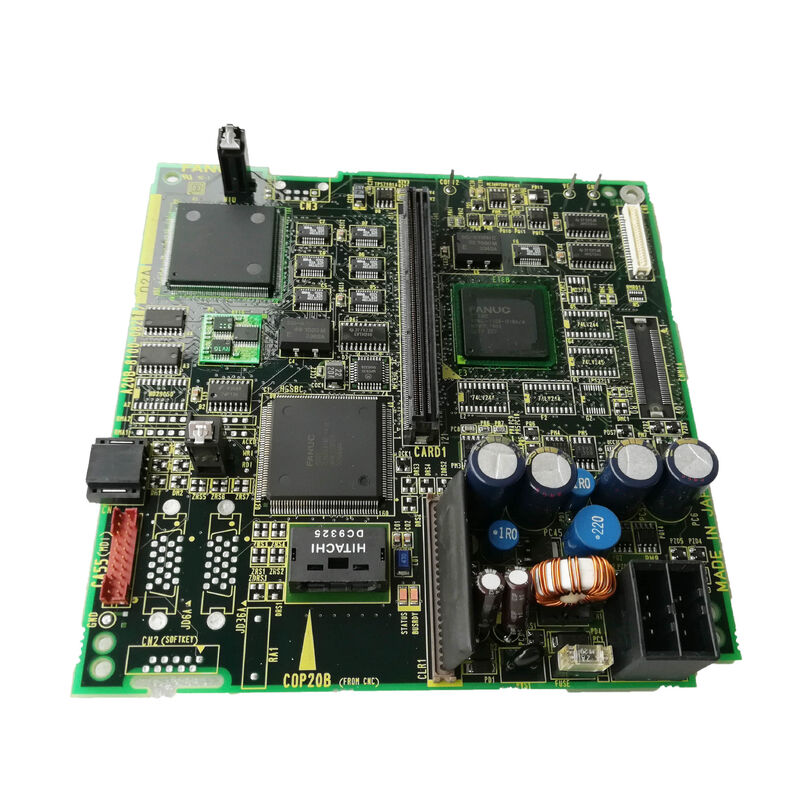

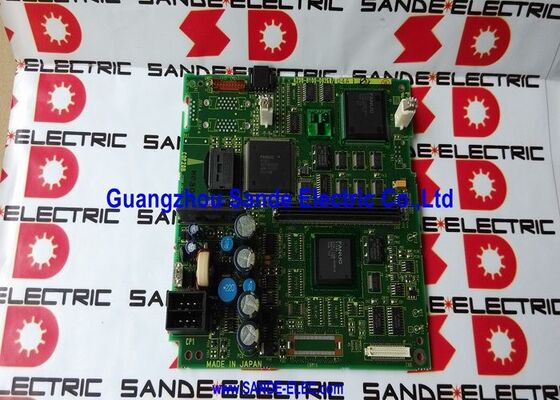

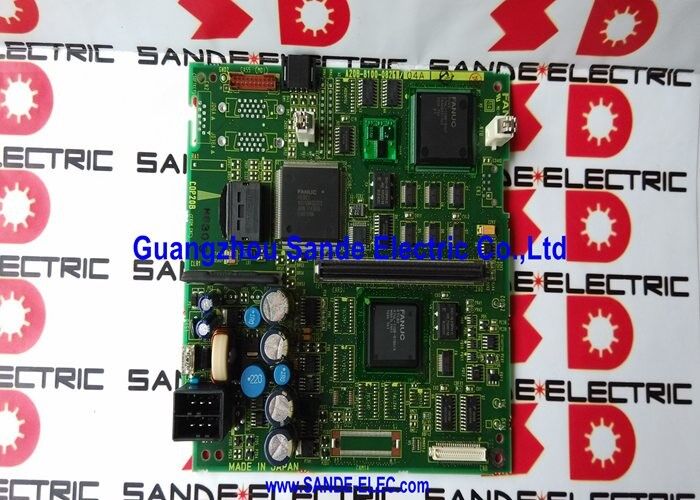

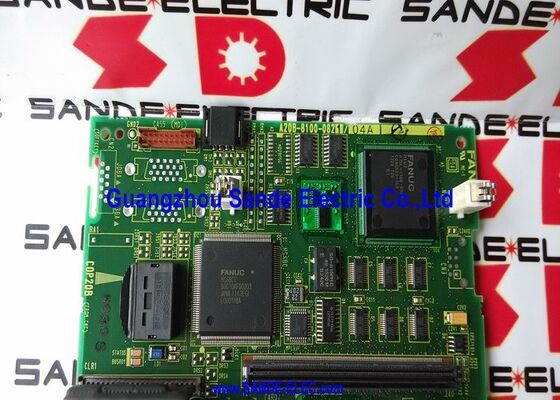

FANUC PC BOARD A20B-8100-0821 A2OB-81OO-O821 A20B81000821

A20B-8100-0821. FANUC Series 0i-B Digital LCD Driver PCB 8.4 inch / 9.5 inch LCD / MDI Unit / F0i-B CNC Display Board

Màn hình LCD trong CNC 0i-B

Giao diện người điều khiển của FANUC Series 0i-B CNC là một đơn vị LCD / MDI riêng biệt, kết hợp màn hình và bàn phím kết hợp với đơn vị điều khiển chính của CNC.Bảng LCD cho thấy giao diện của người vận hành: vị trí trục, nội dung chương trình, thông báo báo động, dịch chuyển công cụ và tất cả các màn hình CNC.

Giữa tín hiệu video của CNC và bảng điều khiển LCD vật lý, A20B-8100-0821 điều khiển LCD kỹ thuật số PCB thực hiện chuyển đổi quan trọng.chuyển đổi nó thành các tín hiệu thời gian cụ thể và mức điện áp cần thiết cho bảng điều khiển LCD, và điều khiển mảng pixel của bảng điều khiển và điều khiển đèn nền để tạo ra một hình ảnh hiển thị dễ đọc, định dạng chính xác.

Nếu A20B-8100-0821 không hoạt động chính xác, bảng điều khiển LCD sẽ nhận được tín hiệu lái không chính xác hoặc không có tín hiệu dẫn đến màn hình trống, hình ảnh bị hỏng hoặc màn hình nhấp nháy.

Các thông số kỹ thuật chính

8.4 inch và 9.5 inch 2 kích cỡ màn hình, một bảng

A20B-8100-0821 hỗ trợ cả bảng LCD 8,4 inch và 9,5 inch trong phạm vi đơn vị LCD / MDI 0i-B.Hai kích thước đại diện cho các tùy chọn bảng điều khiển LCD vật lý khác nhau được sử dụng bởi các nhà sản xuất máy công cụ trong thế hệ 0i-B:

8.4 inch LCD:Kích thước màn hình nhỏ gọn được sử dụng trong các bảng điều khiển máy điều khiển CNC nhỏ hơn 0i-B hiệu quả không gian cho các trung tâm quay và các trung tâm gia công nhỏ, nơi không gian của bảng điều khiển máy giới hạn.

9.5 inch LCD:Bảng điều khiển lớn hơn một chút cung cấp khu vực hiển thị dễ đọc hơn được sử dụng trong các hệ thống 0i-B, nơi một bảng điều khiển lớn hơn được chỉ định.

Các thông số thời gian và mức tín hiệu của bảng điều khiển hỗ trợ cả hai kích thước màn hình, làm cho A20B-8100-0821 là sự thay thế chính xác cho các hệ thống 0i-B với kích thước màn hình.Xác nhận kích thước bảng vật lý từ đơn vị hiện có trước khi đặt hàng.

Các kịch bản ứng dụng

Trục trặc hiển thị 0i-B:Một máy quay CNC FANUC 0i-B hiển thị một màn hình trống trên bảng điều khiển.Điều tra xác nhận bảng điều khiển LCD và đèn nền hoạt động khi thử nghiệm với tín hiệu bên ngoài. Bảng điều khiển LCD A20B-8100-0821 bên trong đơn vị LCD / MDI được xác định là lỗi. Thay thế khôi phục màn hình người vận hành.

Hiển thị sự cố trên trung tâm gia công 0i-B:Màn hình LCD 8,4 inch của trung tâm gia công 0i-B hiển thị các ký tự bị biến dạng hoặc hình ảnh nhấp nháy thay đổi theo rung động của máy.Thay thế giải quyết lỗi hiển thị.

Câu hỏi thường gặp

Q1: A20B-8100-0821 có tương thích với cả hệ thống 0i-A và 0i-B không?

CNC Tools LLC xác nhận A20B-8100-0821 là cho các điều khiển "0i-A, 0i-B". Cả hai thế hệ 0i-A và 0i-B đều sử dụng kiến trúc đơn vị LCD / MDI riêng biệt tương tự với màn hình 8,4 inch và 9,5 inch.Xác minh số bộ phận của đơn vị LCD/MDI cụ thể với tài liệu phụ tùng cho CNC có thể áp dụng trước khi đặt hàng.

Q2: Sự khác biệt giữa một trình điều khiển LCD kỹ thuật số PCB và một trình điều khiển LCD tương tự là gì?

Một trình điều khiển LCD kỹ thuật số gửi dữ liệu hiển thị dưới dạng tín hiệu kỹ thuật số riêng biệt phù hợp với giao diện kỹ thuật số gốc của bảng điều khiển LCD. Một trình điều khiển tương tự chuyển đổi dữ liệu video thành tín hiệu tương tự liên tục.Các tấm LCD hiện đại sử dụng giao diện kỹ thuật số để có chất lượng hình ảnh tốt hơn và chống ồnA20B-8100-0821 là loại kỹ thuật số phù hợp với công nghệ LCD được sử dụng trong các đơn vị hiển thị CNC FANUC thời đại 0i-B.

Q3: Một A20B-8100-0821 thất bại có thể làm hỏng bảng điều khiển LCD không?

Một lỗi PCB trình điều khiển có thể tạo ra mức điện áp bất thường hoặc tín hiệu thời gian tại các đầu vào của bảng điều khiển LCD.một bảng điều khiển bị lỗi làm cho màn hình trở nên trống hoặc hiển thị nội dung bị hỏng mà không làm hỏng vĩnh viễn bảng điều khiển LCDTuy nhiên, mức điện áp không chính xác từ một thành phần điều khiển ngắn có thể gây căng thẳng cho bảng điều khiển LCD.Kiểm tra bảng điều khiển LCD trực quan sau khi lắp đặt một bảng điều khiển thay thế xác nhận hình ảnh hiển thị là chính xác trên toàn màn hình trước khi tuyên bố sửa chữa hoàn thành.

Q4: Việc thay thế A20B-8100-0821 có yêu cầu thay đổi tham số CNC không?

Không. Máy điều khiển LCD PCB là một giao diện hiển thị phần cứng, nó không mang các thông số CNC. Sau khi lắp đặt thay thế A20B-8100-0821 và kết nối lại đơn vị LCD / MDI,CNC nên tạo ra một màn hình chính xác ngay lập tức khi bật điện mà không có bất kỳ thay đổi tham sốNếu nội dung màn hình bị sai hoặc định dạng không chính xác sau khi thay thế, hãy kiểm tra xem tham số loại màn hình của máy CNC phù hợp với kích thước màn hình LCD được cài đặt (8,4 inch hoặc 9,5 inch).

Q5: Cáp tín hiệu kết nối đơn vị LCD / MDI với đơn vị chính CNC là gì?

Đơn vị LCD / MDI riêng biệt kết nối với bảng chính của CNC thông qua cáp tín hiệu hiển thị chuyên dụng. Cáp này mang dữ liệu hiển thị kỹ thuật số ( tín hiệu video trong LVDS hoặc định dạng kỹ thuật số tương tự),đường ray cung cấp điện cho đơn vị LCD/MDICác loại cáp và đầu nối được xác định trong hướng dẫn kết nối FANUC Series 0i-B.Điều kiện cáp nên được kiểm tra khi điều tra lỗi hiển thị một cáp tín hiệu bị hỏng hoặc kết nối kém có thể tạo ra các triệu chứng tương tự như một bảng A20B-8100-0821 bị hỏng.
