Sản phẩm áp suất cao A20B-8100-0962 A2OB-81OO-O962 A20B81000962

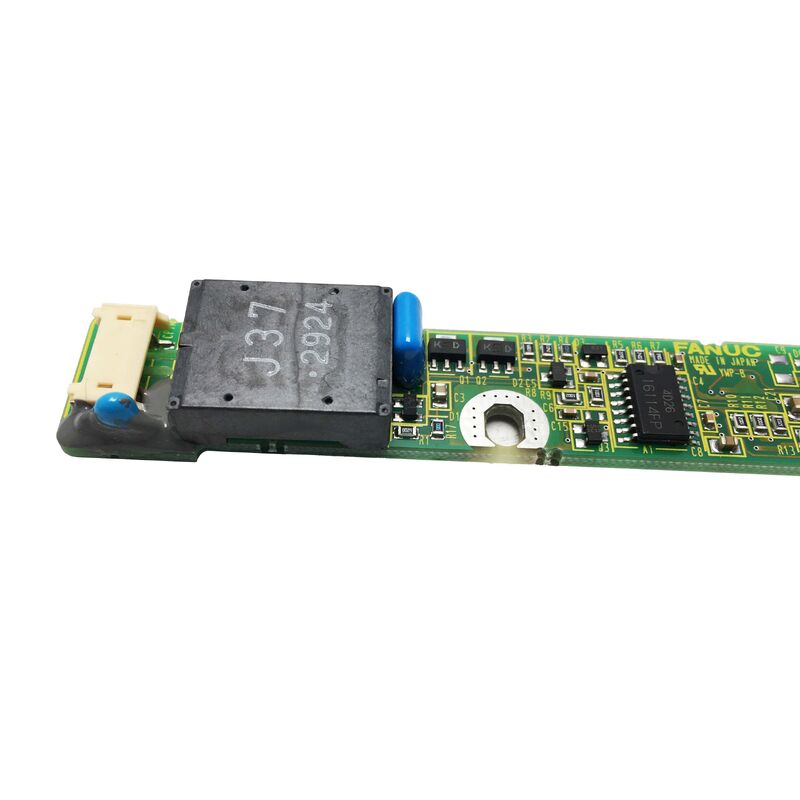

A20B-8100-0962 PowerPoint FANUC LCD Inverter Card màn hình LCD CNC / 0 ̊40 ° C / 80% RH / Backlight Power Supply PCB

Một Inverter Card làm gì trong màn hình CNC

Bảng LCD trong giao diện điều khiển FANUC CNC đòi hỏi hai điều để tạo ra một hình ảnh có thể nhìn thấy:tín hiệu video từ CNC (đã xác định những gì để hiển thị) và ánh sáng nền phía sau bảng điều khiển (đã cung cấp ánh sáng làm cho hình ảnh hiển thị cho người vận hành).

Tín hiệu video đến từ bảng điều khiển màn hình của máy CNC, năng lượng đèn nền đến từ thẻ biến tần.

FANUC màn hình CNC trong thời đại khi A20B-8100-0962 được thiết kế sử dụng CCFL (Cold Cathode đèn huỳnh quang). đèn CCFL đòi hỏi tần số cao,Điện áp xoay chiều cao để hoạt động thông thường 500V hoặc nhiều hơn ở 40 100kHz. Nguồn điện DC của CNC không thể trực tiếp điều khiển CCFL. A20B-8100-0962 là mạch thực hiện chuyển đổi này:nó lấy điện áp thấp DC cung cấp từ CNC và tạo ra tần số cao, đầu ra AC điện áp cao điều khiển đèn CCFL.

Khi biến tần A20B-8100-0962 bị hỏng, đèn nền của bảng điều khiển LCD tắt màn hình hiển thị xuất hiện hoàn toàn tối hoặc rất mờ, mặc dù máy CNC đang chạy bình thường.Hình ảnh về mặt kỹ thuật vẫn đang được tạo ra bởi mạch video, nhưng nó là vô hình mà không có ánh sáng hậu trường.

Các thông số kỹ thuật chính

Thông số kỹ thuật môi trường hoạt động

A20B-8100-0962 được chuẩn bị để hoạt động trong cùng một môi trường như đơn vị điều khiển CNC mà nó phục vụ:

Nhiệt độ (0 ∼ 40°C):Hệ thống làm mát của tủ điều khiển CNC duy trì nhiệt độ bên trong dưới giới hạn hoạt động 40 ° C. Nếu làm mát tủ thất bại Các bộ lọc không khí nhiệt độ bên trong có thể tăng lên trên giới hạn này, có nguy cơ biến tần cùng với các bảng khác.

Độ ẩm (≤ 80% RH, không ngưng tụ):Yêu cầu không ngưng tụ là quan trọng. Sự ngưng tụ trên phần đầu ra điện áp cao của thẻ biến tần có thể tạo ra các đường dẫn dẫn dẫn gây ra vòng cung, tổn thương theo dõi hoặc lỗi thành phần.Các thiết bị CNC trong môi trường ẩm (cửa hàng đúc), cửa hàng in) nên đảm bảo áp suất tích cực của tủ và niêm phong ngăn không khí ẩm xâm nhập.

Độ cao (≤ 1.000 m):Trên 1.000 mét, mật độ không khí giảm ảnh hưởng đến quản lý nhiệt của các transistor chuyển đổi tần số cao của biến tần.Các biến tần tiêu chuẩn không được khuyến cáo trên độ cao này nếu không xác nhận sự phù hợp với tài liệu kỹ thuật của FANUC.

Các kịch bản ứng dụng

Màn hình CNC tối khi bật điện:Một đơn vị điều khiển CNC FANUC hoạt động bình thường tất cả các trục phản hồi, các chương trình chạy, báo động có mặt trên trạng thái CNC nội bộ nhưng màn hình bảng điều khiển hoàn toàn tối.Nhấn nút tạo ra phản hồi CNC xác nhận CNC đang chạy. Một thử nghiệm với một nguồn ánh sáng bên ngoài cho thấy một hình ảnh mờ trên màn hình LCD, xác nhận bảng điều khiển LCD và mạch video còn nguyên vẹn nhưng đèn nền đã thất bại. A20B-8100-0962 thẻ biến tần được thay thế.Màn hình trở lại độ sáng đầy đủ.

Chậm màn hình liên tục:Một màn hình bảng điều khiển CNC thỉnh thoảng mờ đi đáng kể trước khi trở lại độ sáng bình thường.Các thành phần biến tần của A20B-8100-0962 cho thấy sự suy giảm do nhiệt độ. Thay thế chủ động ngăn chặn một thất bại đèn hậu hoàn toàn.

Câu hỏi thường gặp

Q1: Làm thế nào tôi phân biệt một lỗi thẻ biến tần từ một lỗi bảng LCD?

Một lỗi biến tần gây mất ánh sáng nền bảng điều khiển tối hoặc rất mờ, nhưng bản thân màn hình LCD vẫn còn nguyên vẹn.các đường xuyên qua hình ảnhKiểm tra bằng cách chiếu một ánh sáng sáng mạnh vào bề mặt LCD ở một góc nông nếu bạn có thể nhìn thấy một màn hình CNC được hiển thị chính xác.tín hiệu video đang đạt đến màn hình LCD và biến tần là thành phần thất bạiNếu bảng điều khiển cho thấy biến dạng hoặc thiếu khu vực, bảng điều khiển LCD có thể chính là lỗi.

Q2: A20B-8100-0962 có thể được sử dụng với các thiết bị thay thế LCD đèn LED?

Các tấm LCD đèn LED không sử dụng bộ biến tần CCFL. Các tấm LED có mạch điều khiển LED tích hợp của riêng chúng hoặc chấp nhận tín hiệu DC điện áp thấp trực tiếp.Nếu LCD CCFL gốc được thay thế bằng bảng điều khiển nâng cấp LED, bộ biến tần A20B-8100-0962 thường bị bỏ qua hoặc ngắt kết nối các yêu cầu năng lượng của bảng điều khiển LED là khác nhau.Xác nhận các yêu cầu kết nối của thiết bị sau trang bị LED cụ thể trước khi tiến hành.

Q3: Điều gì gây ra các biến tần CCFL thất bại theo thời gian?

Thất bại của bộ biến tần CCFL thường liên quan đến tuổi tác. Các tụ điện phân trong mạch biến tần bị suy giảm theo thời gian, mất công suất hoặc phát triển sức đề kháng hàng loạt tương đương tăng lên (ESR).Khi chất lượng của tụ điện xuống cấp, tần số dao động của biến tần và điện áp đầu ra trở nên không ổn định.đặt nhiều căng thẳng hơn trên biến tầnSự kết hợp của sự lão hóa đèn và lão hóa tụ là cơ chế thất bại phổ biến nhất.

Q4: A20B-8100-0962 là một phụ tùng CNC tiêu chuẩn hay một thành phần cụ thể của máy?

Thẻ biến tần A20B-8100-0962 là một số bộ phận của FANUC, đây là một thành phần CNC tiêu chuẩn của FANUC, chứ không phải là một bộ phận cụ thể của máy.Nó xuất hiện trong nhiều cấu hình hiển thị FANUC CNC sử dụng cùng một phần cứng biến tầnĐiều này làm cho nó trở thành một dự phòng có thể lưu trữ cho các cơ sở duy trì các hệ thống CNC FANUC với các đơn vị hiển thị tương thích.

Q5: Sau khi thay thế A20B-8100-0962, có cần điều chỉnh CNC không?

Không. thẻ biến tần là một thành phần nguồn cung cấp năng lượng thuần túy nó không có giao diện kỹ thuật số với CNC và không mang theo các thông số được lưu trữ. sau khi lắp đặt thay thế và bật, nó sẽ được sử dụng cho các máy tính.Đèn nền nên chiếu sáng ngay lập tức mà không cần bất kỳ bước cấu hình CNC nàoNếu màn hình hiển thị vẫn còn tối sau khi lắp đặt thay thế, hãy kiểm tra đèn CCFL chính nó. Đèn có thể đã đạt đến kết thúc của cuộc sống độc lập.
